Оформление контрольной работы
Контрольную работу оформляют в школьной тетради. Схемы выполняют в соответствии с ГОСТ 2.701-84 ЕСКД и ГОСТ 2.702-76 ЕСКд.
Отчет должен содержать:
1)задание;
2)расчет стабилизированного источника электропитания;
3)полную принципиальную схему стабилизированного источника электропитания со спецификацией;
4)список использованных источников.
При использовании литературы в тексте ссылаются на источник с указанием страницы, номера формулы, таблицы, приложения. Список использованных источников приводят в алфавитном порядке.
Исправления в тексте работы после проверки ее преподавателем не допускаются. Все необходимые исправления должны быть оформлены в виде работы над ошибками в той же тетради.
ПОРЯДОН: выполнения контрольной работы
I.Выбор и обоснование структурной схемы источника
Структурная схема источника питания, на вход которого подается
постоянное напряжение, должна содержать инвертор, выпрямитель с
фильтром и стабилизатор постоянного напряжения. При использовании энергии сети переменного тока напряжение, подаваемое на стабилизатор, должно быть преобразовано в постоянное выпрямителем напряжения, а пульсации сглажены фильтром. При выходной мощности выше 20-25 Вт в целях улучшения массогабаритных показателей можно применить схему с бестрансформаторным входом и промежуточным преобразованием частоты.
2.Выбор, обоснование и расчёт принципиальной схемы стабилизатора
постоянного напряжения
Расчет источника питания начинают с выбора схемы стабилизатора. Предпочтительнее использовать стабилизаторы на основе серийно выпускаемых интегральных микросхем (ИМС) серии К142. Необходимо по [7] или [8] выбрать ИМС, обеспечивающую получение напряжения заданной величины и стабильности. Методика расчёта стабилизатора на ИМС приведена в [8]. В целях повышения КПД можно применить импульсный стабилизатор и рассчитать его силовую цепь по методике, изложенной в [7,
с.22-23; 4, С.323-328; 14, С.361-366].

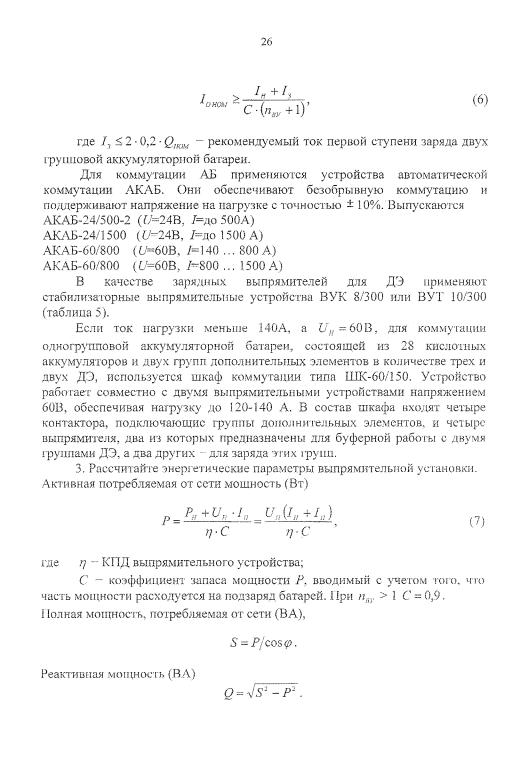

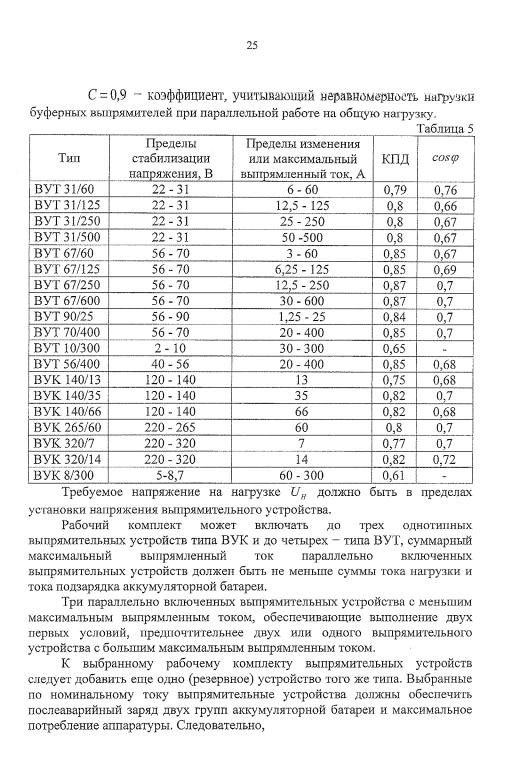

3.Выбор и обоснование принципиальной схемы преобразователя напряжения, выпрямителя и фильтра.
Если на вход источника питания подается постоянное напряжение,
необходимо выбрать тип инвертора, составить принципиальную схему
