5. Какие способы уменьшения и устранения выбросов коллекторного тока используются в инверторе с независимым возбуждением?
6.Что называется фактической кратностью тока базы?
7.В какой из схем инверторов с независимым возбуждением наибольшая амплитуда напряжения на выходе?
8.Каков принцип работы регулируемого инвертора?
9.В каких случаях в качестве фильтров выпрямителей, работающих с
инверторами, используют емкостные или начинающиеся с емкости?
Тема 6. Стабилизаторы напряжения и тока
Назначение (роль и место в источниках электропитания), классификация, структурные схемы, требования и возможные пути их
выполнения.
Параметрические стабилизаторы постоянного и переменного напряжения: принцип действия, характеристики, расчетные соотношения, область применения.
Компенсационные стабилизаторы постоянного напряжения с
непрерывным регулированием, их статические и динамические
характеристики.
Компенсационные стабилизаторы постоянного напряжения с импульсным регулированием, выбор частоты, способы уменьшепия помех. Принципы управления и особенности технической реализации.
Компенсационные стабилизаторы переменного напряжения. Особенности использования различных регуляторов в стабилизаторах
напряжения.
Литература: [1, С.166-208; 2, С.171-221; 3, С.152-205; 4, С.166-208, 306-
340; 7, С.3-14, 17-28; 8.].
Методические указания
Нормальная работа большинства радиоустройств невозможна без постоянного напряжения питания. Устройство, автоматически
поддерживающее питающее напряжение в заданных пределах, называется стабилизатором напряжения. Стабилизаторы тока поддерживают ток нагрузки в заданных пределах. Качество работы стабилизаторов оценивается коэффициентом стабилизации.
Существует два основных метода стабилизации: параметрический и компенсационный. Сначала следует ознакомиться с работой параметрического стабилизатора постоянного напряжения. Далее изучают схемы и принцип действия компенсационных непрерывных стабилизаторов с
последовательным и параллельным включением регулирующего элемента.
14
Необходимо ознакомиться с разновидностями схем сравнения и силовых цепей. Рекомендуется выяснить, какие серийные микросхемы применяются в непрерывных стабилизаторах.
КПД непрерывных стабилизаторов постоянного напряжения невысок, Этот недостаток устраняется в импульсных (ключевых) стабилизаторах, в которых регулирующий транзистор работает в режиме переключения. Частоту переключения выбирают достаточно высокую, а сглаживание пульсаций достигается малогабаритным фильтром. Необходимо ИЗУЧИТЬ устройство силовых цепей ключевых стабилизаторов, а также устройство схем управления релейных стабилизаторов с широтно-импульсной модуляцией (ШИМ).
Материал этой темы достаточно полно изложен во всех учебниках, приведенных в списке основной литературы. Методика и примсры расчета
даны в [4,7,8].
Вопросы для самопроверки
1. Какие существуют методы стабилизации напряжения? В чем они заключаются?
2. Перечислите преимущества и недостатки параметрического стабилизатора постоянного напряжения.
3.Приведите схему простейшего стабилизатора тока.
4.Приведите схему сравнения компенсационного стабилизатора малых
постоянных напряжений.
5. В чем преимущества и недостатки схем последовательного и цараллельного включения регулирующего элемента?
6.13 чем причина того, что коэффициент стабилизации
компенсационного стабилизатора выше, чем параметрического?
7.Почему КПД импульсного стабилизатора выше, чем непрерывного?
8.Поясните принцип действия импульсного стабилизатора с IllИlV1.
9.Поясните принцип действия релейного стабилизатора.
10.Сформулируйте требования к быстродействию регулирующего транзистора и блокирующего диода в импульсном стабилизаторе.
11. Какие меры применяются для уменьшения интенсивности
коммутационных помех в импульсных стабилизаторах? ]2. Укажите область использования стабилизаторов.

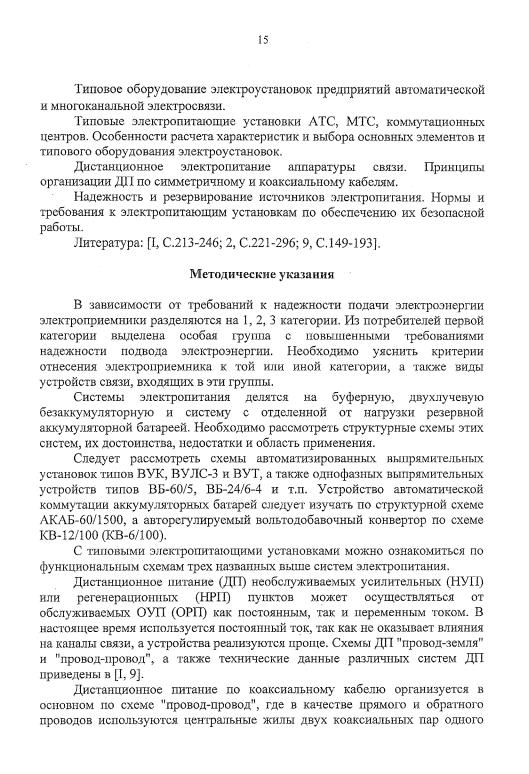

7. |
|
|
автоматической и |
|
|
многоканальной электросвязи |
|
||
Требования, |
предъявляемые |
к |
системам |
электропитания. |
Классификация систем 13 соответствии с ВСН 332-93.
![](/html/65386/283/html_LG5jijYEzV.FjX7/htmlconvd-dU3UPy16x1.jpg)
]6
дуплексного канала системы передачи. Схема организации такого ДП системы ИКМ-480 приведсна в [1, С.243], а фрагменты принципиальной схемы - там же на с.245.
Материал этой темы следует изучать по [1, 2, 9].
Вопросы для самопроверки
1.Какие электроприемники относят к особой группе первой категории
икаким образом организуется их электроснабжение?
2.В какой системе электропитания используется устройство ВУЛС-3 и что входит в это устройство?
3.В какой системе электропитания используется устройство АКАБ и па какие токи потребления они рассчитаны?
4.Какой тип стабилизации напряжения используется в вольтдобавочном конверторе КВ 12/100?
5.Каковы недостатки буферной системы электропитания?
6.Персчислите достоинства системы электропитания с отделенной от нагрузки резервной аккумуляторной батареей.
7.Для питания какой аппаратуры применяется Д11 по схеме "провод земля" и в чем недостатки такого электропитания?

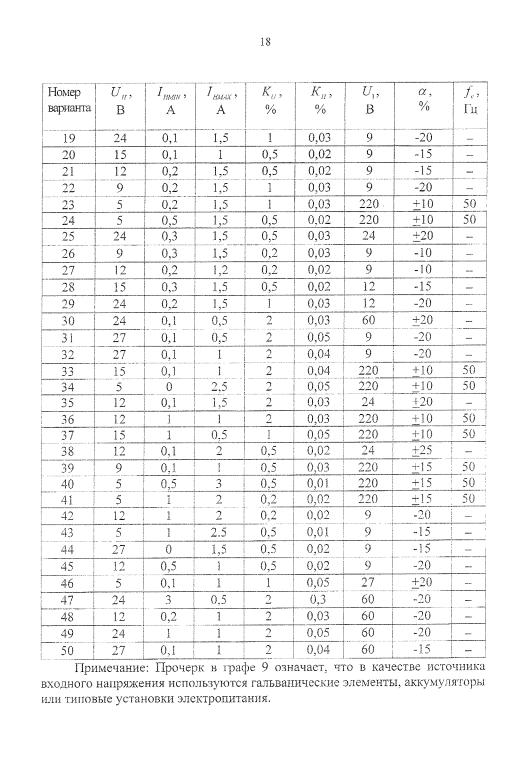

Рассчитать стабилизированный источник электропитания. Дано:
1) выходное напряжение источника U rr ;
2) пределы изменения тока нагрузки от |
до |
|
3) |
нестабильность выходного напряжения |
= tJ.U jUч |
4) |
входное напряжение и,; |
|
5) нестабильность входного напряжения а |
tJ.U, |
6)коэффициент пульсаций выходного напряжения кп ;
7)частота питаюшей сети /:.
Выполнитьследующее:
1)выбор и обоснование структурной схемы источника;
2)выбор и обоснование принципиальной схемы стабилизатора
постоянного напряжения;
3) расчет элементов принципиальной схемы стабилизатора;
![](/html/65386/283/html_LG5jijYEzV.FjX7/htmlconvd-dU3UPy18x1.jpg)
![](/html/65386/283/html_LG5jijYEzV.FjX7/htmlconvd-dU3UPy19x1.jpg)
