Задачи (3-ий вопрос в билете):
Создать
проект ЦУ на ПЛИС графическим
методом с
использованием САПР Qurtus
(компьютер в аудитории для экзамена,
по полученным временным диаграммам
показать, что проект ЦУ на ПЛИС
соответствует условию задачи):
-
мажоритарное устройство;
-
шифратор;
-
мультиплексор;
-
сумматор по модулю 2;
-
RSC
-,T-,
D-
триггер, регистр сдвига.
Примеры
Задач:
Задача
№ 1.
Разработать
мажоритарное устройство на 3 входа
(гафическим методом), используя структурную
формулу в СДНФ и базисе И-НЕ.
Задача
№ 2.
Разработать
мажоритарное устройство на 3 входа
(гафическим методом), используя структурную
формулу в СКНФ и базисе И-НЕ.
Задача
№ 3.
Разработать
мультиплексор на 4 входа (графическим
методом), используя структурную формулу
в СДНФ и базисе И-НЕ.
Задача
№ 4.
Разработать
RSС-триггер
(графическим методом).
Задача
№ 5.
Разработать

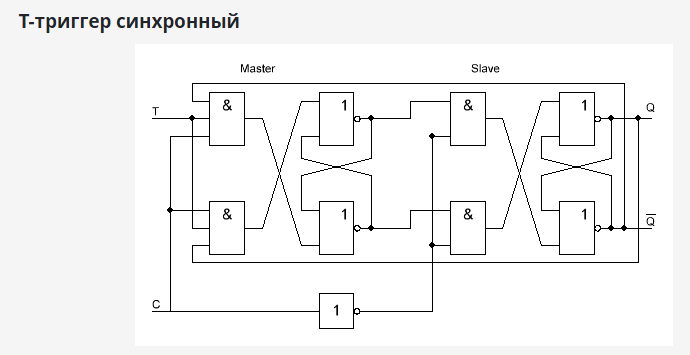

T-триггер
(графическим методом).
S
