Лабораторная работа 2
АСИНХРОННЫЕ И СИНХРОННЫЕ RS-TPИГГЕРЫ
Цель работы
Изучение правил функционирования асинхронного и синхронного RS-триггеров.
Домашнее задание
1. Изучить вопросы функционирования асинхронных и синхронных RS-триггеров по конспекту лекций и литературе.
2. Ознакомиться с заданием на работу в лаборатории, продумать методику проведения экспериментов, заготовить таблицы для записи результатов по форме, приведенной ниже.
3. Провести самоконтроль знаний по теме, используя вопросы, приведенные в конце описания работы.
2.1. Общие сведения об асинхронном RS-триггере
Асинхронные RS-триггеры представляют собой простейшие схемы конечных автоматов (последовательностных устройств) с двумя устойчивыми состояниями (рис. 2.1). По входу S (set-установка) триггер переключается в единичное состояние Q= 1, Q = 0, по входу R (reset-сброс) -в нулевое состояние Q = 0, Q= 1. Далее на рисунках Q обозначено Q^.
а) б)
Рис. 2.1
По каждому из входов триггер может переключаться:
Сигналами 1 (триггер с прямыми входами), если схема триггера на
логических элементах (ЛЭ) ИЛИ-НЕ (условно-графическое обозначение
триггера на рис. 2.1, а);
сигналами 0 (триггер с инверсными входами), если схема триггера на
ЛЭ И-НЕ или с использованием триггера с прямыми входами и инверторов
на входах S и R (рис. 2.1, б).
Если триггер находится в состоянии 1 (единичное состояние), то на прямом выходе Q сигнал имеет значение 1, а на инверсном Q^ - значение 0. Если триггер в состоянии 0 (нулевое состояние), то наоборот, Q=0, Q^= 1, т е. необходимым условием работы триггера является Q≠Q^.
Запрещенными комбинациями входных сигналов RS-триггеров являются значения входных сигналов, которые не обеспечивают условие работы триггера, а именно, Q≠Q^. Такими сигналами являются S = R = 1 для триггера с прямыми входами (рис. 2.1, а) и S = R = 0 для триггера с инверсными входами (рис. 2.1, б).
2.2. Задание на работу в лаборатории
2.2.1. Исследование асинхронного RS-триггера с прямыми входами
Эксперимент состоит в том, что, меняя комбинации сигналов на входах S и R триггера, необходимо определить сигналы на прямом (Q) и инверсном (Q^) выходах асинхронного RS-триггера. Результаты эксперимента оформляются в виде таблицы переключений (табл. 2.1). В столбце «Со-стояние триггера» записать его состояние (хранение, запись 1 или 0, запрещенное состояние).
Таблица 2.1
Номер набора |
|
|
|
|
|
Состояние триггера |
0 |
0 |
0 |
1 |
|
|
|
1 |
0 |
0 |
0 |
|
|
|
2 |
1 |
0 |
1 |
|
|
|
3 |
1 |
0 |
0 |
|
|
|
4 |
0 |
1 |
1 |
|
|
|
5 |
0 |
1 |
0 |
|
|
|
6 |
1 |
1 |
1 |
|
|
|
7 |
1 |
1 |
0 |
|
|
|
Для проведения эксперимента необходимо:
1) загрузить программу Quartus II;

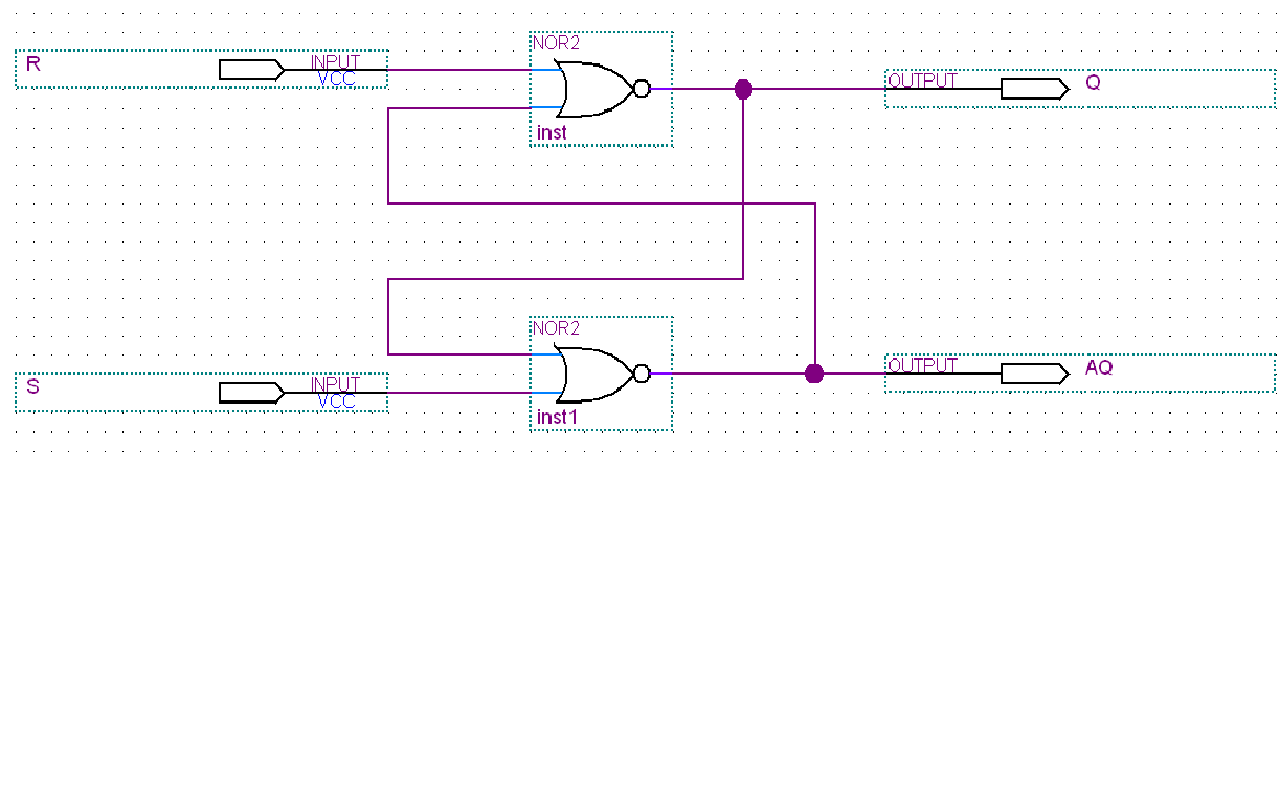

2) собрать схему триггера с прямыми входами на ЛЭ 2ИЛИ-НЕ (рис. 2.2);
Рис 2.2
Построить временную диаграмму как показано на рисунке:
Для установки предыдущего значения сигналов на выходе триггера =1 ( ) неооходимо: подать на вход S=1 и R=0, имитируя , . Чтобы установить нулевое предыдущее состояние триггера ( , ), нужно подать на входы триггера сигналы и
Результаты эксперимента занести в таблицу переключений (табл. 2.1)
2.2.2. Исследование асинхронного RS-триггера с инверсными входами

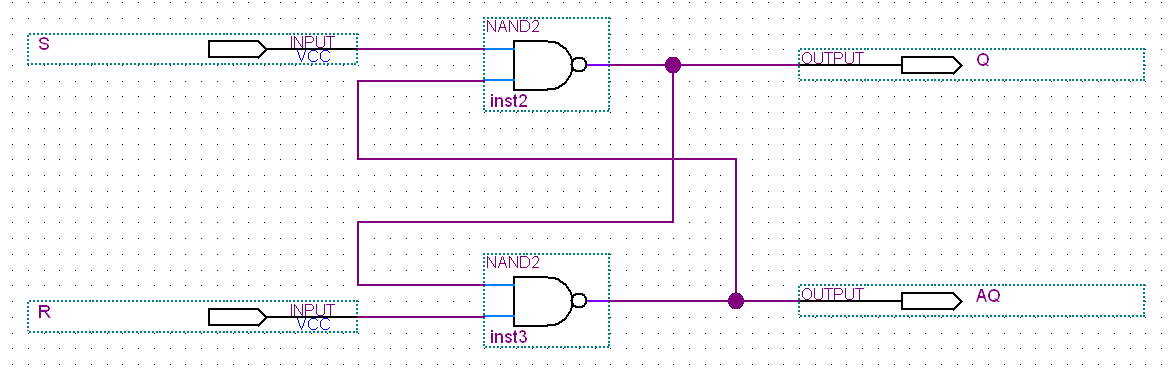

Собрать схему асинхронного RS-триггера с инверсными входами (ЛЭ 2И-НЕ):
Подавая сигналы на S и R входы триггера аналогично п. 3 (учитывать, что активным сигналом является 0), определить сигналы на прямом (Q) и инверсном (Q^) выходах. Результаты эксперимента занести в таблицу переключений (табл. 2.1).
2.2.3. Исследование синхронного RS-триггера с прямыми входами
Эксперимент состоит в том, что, меняя комбинации сигналов на входах С, S и R синхронного триггера, необходимо определить сигналы на прямом и инверсном выходах триггера. Результаты эксперимента оформить в виде таблицы переключений (табл. 2.2).
Для проведения эксперимента необходимо:

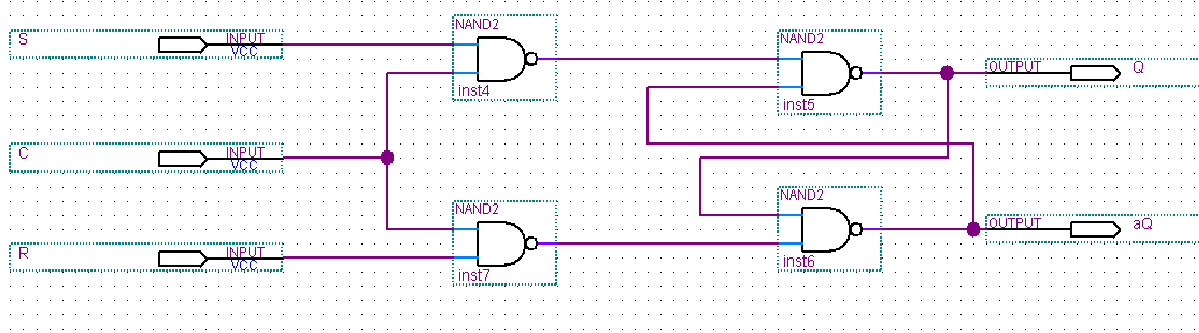

собрать схему (ЛЭ 2И-НЕ):
2)Построить временную диаграмму (красными линиями отмечены промежутки между предыдущими состояниями триггера, т.е. их может не быть):
При установке предыдущего единичного состояния триггера
, , переключатели S = 1, R = 0 и С = 1.
Чтобы установить предыдущее нулевое состояние триггера , нужно подать на входы синхросигнал С = 1, сигналы R=1, S = 0. При подаче запрещенной комбинации С = S = R = 1 убедиться, что значения сигналов на выходах триггера Q = Q^ .
3)Заполнить таблицу 2.2
Таблица 2.2
Номер набора |
|
|
|
|
|
|
Состояние триггера |
0 |
0 |
0 |
0 |
1 |
|
|
|
1 |
0 |
0 |
0 |
0 |
|
|
|
2 |
0 |
1 |
0 |
1 |
|
|
|
3 |
0 |
1 |
0 |
0 |
|
|
|
4 |
0 |
0 |
1 |
1 |
|
|
|
5 |
0 |
0 |
1 |
0 |
|
|
|
6 |
0 |
1 |
1 |
1 |
|
|
|
7 |
0 |
1 |
1 |
0 |
|
|
|
8 |
1 |
0 |
0 |
1 |
|
|
|
9 |
1 |
0 |
0 |
0 |
|
|
|
10 |
1 |
1 |
0 |
1 |
|
|
|
11 |
1 |
1 |
0 |
0 |
|
|
|
12 |
1 |
0 |
1 |
1 |
|
|
|
13 |
1 |
0 |
1 |
0 |
|
|
|
14 |
1 |
1 |
1 |
1 |
|
|
|
15 |
1 |
1 |
1 |
0 |
|
|
|
Отчет
Отчет должен содержать:
1. Схемы исследуемых триггеров.
2. Полученные экспериментальные данные в виде таблиц переключений.
3. Временные диаграммы входных и выходных сигналов исследуемых схем.
4. Выводы по результатам исследований.
Контрольные вопросы для самопроверки
1. Сколько устойчивых состояний имеют триггеры типа RS?
2. Что такое переключающий (активный) сигнал? Какой переключающий сигнал имеют RS- триггеры с прямым и инверсным входами?
3. Что такое запрещенная комбинация входных сигналов триггера? К чему приводит подача запрещенной комбинации?
