1.6. Единая сеть электросвязи России
18 июня 2003 г. Государственной Думой принят новый Федеральный закон «О связи», а старый утратил силу с 1 января 2004 г. Это событие знаменует завершение одного этапа развития связи в России (с 1992 г. по 2003 г. включительно) и начало нового. Предшествовавший период был связан с созданием и развитием Взаимоувязанной сети связи (ВСС), которая в свою очередь является преемницей Единой автоматизированной сети связи (ЕАСС), существовавшей в СССР с 1963 по 1992 г.
Новый этап в развитии российских телекоммуникаций — это этап пре- вращения российского общества на базе конвергентного объединения информатизации и телекоммуникации в электронно-информационное общество [4]. Сетевой основой российских телекоммуникаций определена Единая сеть электросвязи (ЕСЭ). Рассмотрим особенности новой сетевой структуры, её задачи, направления и темпы развития.
1.6.1. Принципы построения есэ
Единая сеть электросвязи (ЕСЭ РФ) — комплекс технологически сопряженных сетей электросвязи общего пользования и ведомственных сетей электросвязи на территории Российской Федерации, обеспеченных общим централизованным управлением. При этом в состав ЕСЭ не входят выделенные сети, а также внутрипроизводственные и технологические сети.
В техническом плане функционирование ЕСЭ РФ базируется на принципах и структурах, в соответствии с которыми вся сеть связи страны подразделяется на две взаимосвязанные составляющие: первичную сеть и вторичную сеть.
Первичная (транспортная) сеть. Организационно технически первичная сеть представляет собой совокупность отдельных структурных элементов: сетевых станций, сетевых узлов и линий передачи, их соединяющих.
Названные элементы позволяют организовать сеть каналов передачи и групповых трактов. Каждый канал и групповой тракт обеспечивает передачу сигналов электросвязи либо в определенной полосе частот, либо в определенный промежуток времени.
Структура первичной сети учитывает административное разделение территории страны. Вся территория России поделена на зоны, совпадающие, как правило, с территорией областей, краев, а иногда — республик. В соответствии с этим первичная сеть также состоит из отдельных частей.
- Часть сети, ограниченная территорией сельского района или города, называется местной первичной сетью.
- Часть ЕСЭ, охватывающая территорию зоны и обеспечивающая соединение между собой каналов разных местных сетей внутри этой зоны, образует внутризоновую первичную сеть.
- Часть сети, соединяющая между собой каналы разных зоновых сетей на всей территории страны, составляет магистральную первичную сеть.
Таким образом, первичная сеть ЕСЭ включает в себя одну магистральную первичную сеть, много внутризоновых и местных первичных сетей. Принцип построения первичной сети ЕСЭ показан на рис. 1.6.
Рис. 1.6. Принцип построения первичной сети ЕСЭ
Вторичная сеть. Каждая сеть электросвязи, входящая в ЕСЭ, помимо технических средств элементов первичной сети, использует ряд устройств, присущих только этой сети. Совокупность средств, обеспечивающая передачу сообщений определенного вида от отправителя к получателю (получателям), называется вторичной сетью ЕСЭ. В состав вторичной сети входят: оконечные абонентские устройства; индивидуальные абонентские и соединительные линии; коммутационные устройства; каналы, выделенные из первичной сети для образования данной вторичной сети.
В зависимости от вида электросвязи вторичная сеть ЕСЭ имеет название: телефонная, телеграфная, передачи данных, факсимильная, передачи газет, звукового вещания, телевизионного вещания.

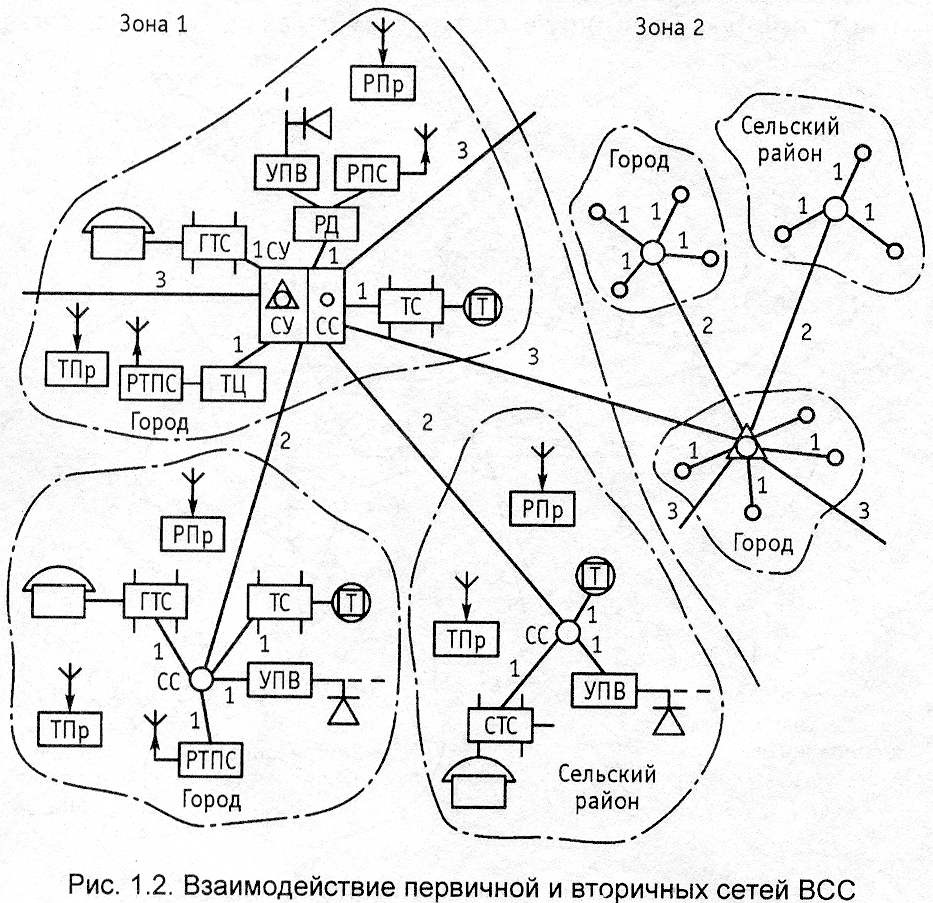

На рис. 1.7 показано взаимодействие первичной и вторичных сетей ЕСЭ. На схеме приведены две зоны, на территории каждой из которых выделено по два города и одному сельскому району. Один город областного значения (центр зоны), а другой — районного. Элементы первичной сети — сетевые станции СС, сетевые узлы СУ и линии передачи (1, 2, 3) — выделены утолщенными линиями. Сетевые узлы и станции часто территориально совмещаются, как показано на рис. 1.7.
Рис. 1.7. Взаимодействие первичной и вторичных сетей ЕСЭ
Местные первичные сети образованы линиями передачи, обозначенными на рис. 1.7 цифрой 1, и частью оборудования СС или СУ. На территории каждой зоны показаны три местные первичные сети. Внутризоновые первичные сети представлены СС, соответствующим оборудованием СУ и линиями передачи, обозначенными цифрой 2. Совокупность местных первичных сетей одной зоны и ее внутризоновая сеть образуют зоновую первичную сеть передачи 3. Элементы вторичных сетей ВСС приведены достаточно подробно для зоны 1. На рис. 1.7 показаны вторичные сети ЕСЭ: телефонная, телеграфная, звукового и телевизионного вещания. Вторичная телефонная сеть представлена совокупностью сельских и городских сетей (СТС и ГТС), расположенных на территориях сельских районов и городов, и каналов передачи первичной сети, образованных оборудованием СС, линий передачи и СУ.
Аналогично построена вторичная телеграфная сеть, представляющая совокупность телеграфных сетей ТС городов, телеграфных пунктов ТП сельских районов и каналов, выделенных для передачи сигналов из первичной сети.
В сеть звукового вещания входят: радио дом РД, узлы проводного вещания УПВ, радиопередающие станции РПС и каналы звукового вещания первичной сети. Программы звукового вещания принимаются радиоприемниками РПр. В состав сети телевизионного вещания входят: телецентр ТЦ, радиотелевизионные передающие станции РТПС и каналы первичной сети ВСС. Телевизионные программы принимаются с помощью телевизионных приемников ТПр - телевизоров. С целью упрощения схемы элементы вторичных сетей в зоне 2 не показаны.
Приведенная выше структура сети связи формировалась в течение нескольких десятилетий. В её составе и по сей день присутствуют аналоговые системы передачи сигналов электросвязи для организации стандартных каналов передачи и групповых трактов, которые оказались малоэффективными для создания современной цифровой сети связи.
Учитывая это обстоятельство, а также то, что ЕСЭ РФ является составной частью Всемирной сети связи (Worldwide communication network) — совокупности всех взаимоувязанных сетей связи на земном шаре, в настоящее время происходит структурное преобразование ЕСЭ в соответствие с общемировой практикой построения национальных сетей с использованием современных телекоммуникационных технологий [3], согласно которой цифровая сеть связи страны функционирует в виде двух взаимоувязанных составляющих: транс- портной сети и сети доступа, обеспеченных общим централизованным управлением при помощи специализированной сети управления.
Сеть транспортная (transport network) — часть сети связи, охватывающая магистральные узлы (МУ), междугородные станции (МС), а также соединяющие их каналы и узлы (национальные, международные).
Сеть доступа (access network) — совокупность абонентских линий и станций местной сети (СМС), обеспечивающих доступ абонентских терминалов к транспортной сети, а также местную сеть без выхода на транспортную сеть.
Сеть управления электросвязью (telecommunications management network (TMN)) — специальная сеть, обеспечивающая управление сетями электросвязи и их услугами путем организации взаимосвязи с компонентами различных сетей электросвязи на основе единых интерфейсов и протоколов, стандартизированных Международным Союзом Электросвязи.

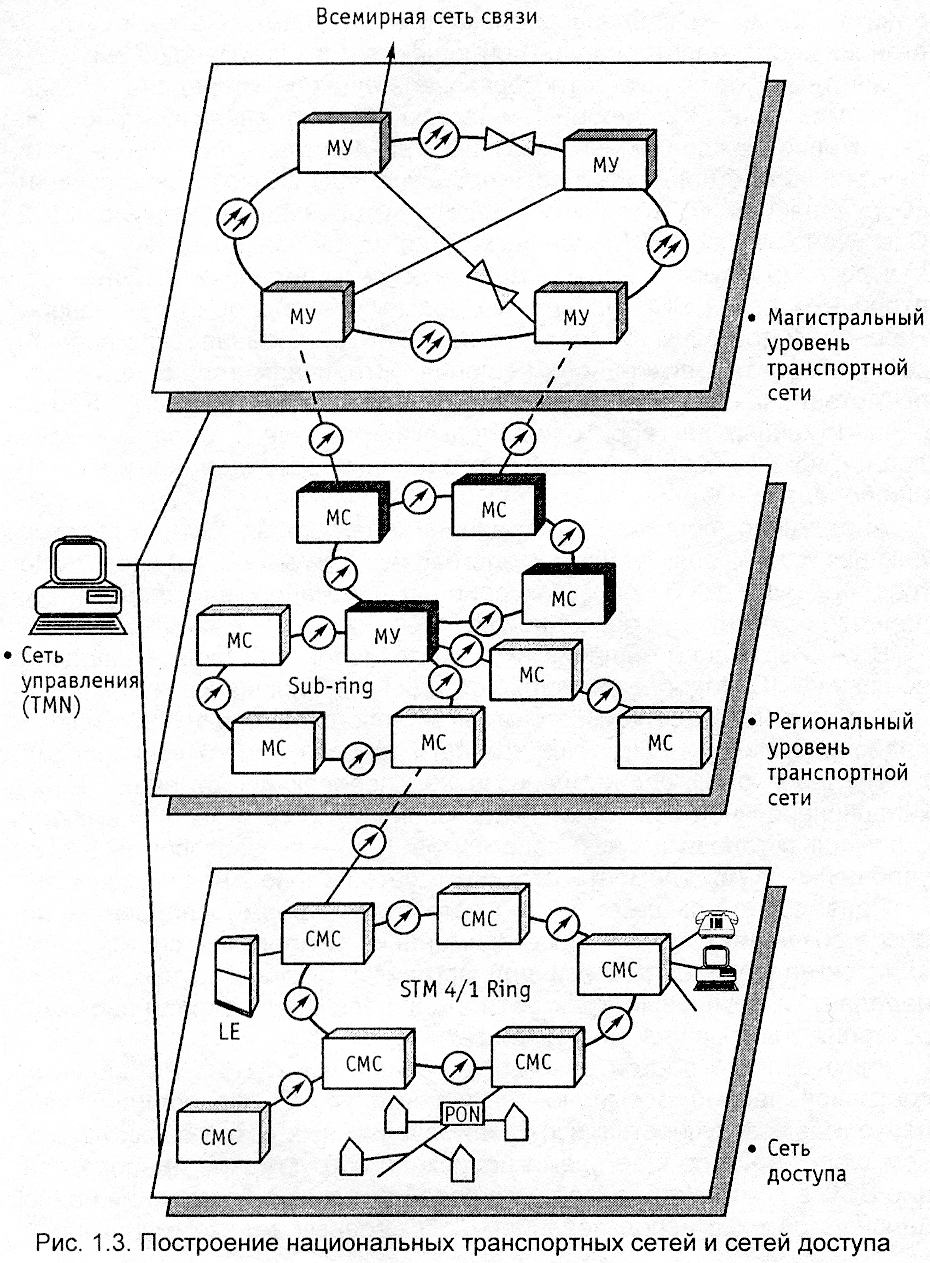

Наибольшей отличительной особенностью функционирования ЕСЭ РФ в виде транспортной сети и сети доступа, приведенной на рис. 1.8, является ее построение на всех уровнях в виде кольцевых структур (Ring), обеспечивающих возможность автоматического «самовосстановления» кольцевой сети (Self Healing Ring — SHR) в случае возникновения аварийных ситуаций на любом участке «кольца».
В соответствии с новым подходом к построению ЕСЭ РФ в состав транспортной сети входят магистральный и внутризоновый участки первичной сети ЕСЭ, на которых организуется передача информации по стандартным цифровым каналам и трактам, а также междугородные и международные узлы коммутации во вторичной сети ЕСЭ.
рис. 1.8. Построение национальных транспортных сетей и сетей доступа
Соответственно, в состав сети доступа входит местный участок первичной сети и элементы вторичной сети в виде абонентских линий и систем передачи, а также коммутационных станций.
Сеть управления электросвязью обеспечивает единое управление цифровыми сетями, входящими в ЕСЭ РФ.
Основные принципы построения и функционирования транспортных сетей и сетей доступа рассмотрены в [5] гл. 7, 10.
