Цель лабораторной работы
Создать с нуля сеть в packet tracer, настроить телефонию, защитить передачу через IPSec.
Задачи лабораторной работы
Добавить 4 пк
Добавить 4 телефона
Добавить 2 коммутатора
Добавить два маршрутизатора 2811
Добавить HTTP/FTP сервер
Используемое программное обеспечение
Cisco Packet Tracer 8.0

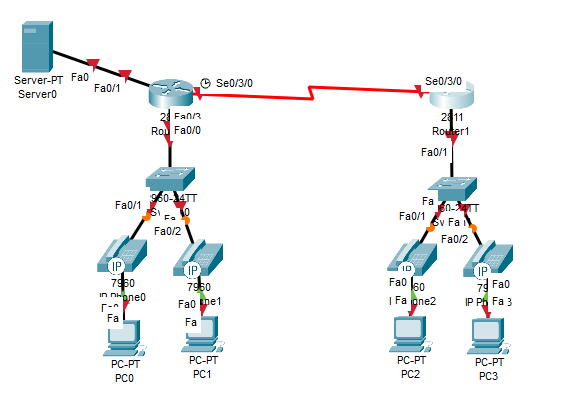

Схема топологии сети
Выполнение лабораторной работы
Настройка роутеров

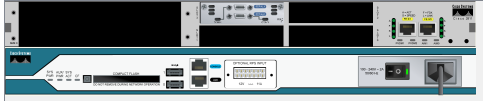

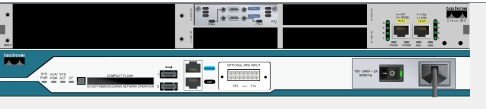

Выключить роутер, добавить модуль HWIC-2T. Соединить роутера serial кабелями.
Проверить, что работает команда telephony-service.
Проверить лицензии для активации IPSec, настроить.
R0:
R1:

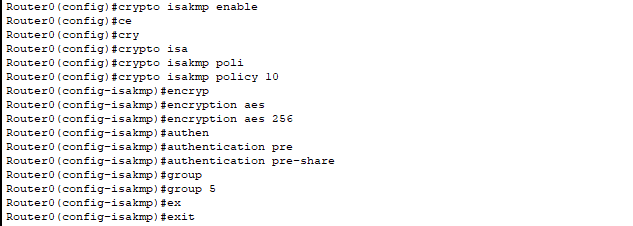

Router(config)#crypto isakmp enable
Router(config)#crypto isakmp policy 10
Router(config-isakmp)#encryption aes 256
Router(config-isakmp)#authentication pre-share
Router(config-isakmp)#group 5
Router(config)#access-list 101 permit ip 172.16.20.0 0.0.0.255 192.168.20.0 0.0.0.255
Router(config)#crypto ipsec transform-set VPN-SET esp-aes esp-sha-hmac
Router(config)#crypto isakmp key vpnpa55 address 10.0.0.1
Router(config)#crypto map VPN-MAP 10 ipsec-isakmp
Router(config-crypto-map)#set peer 10.0.0.1
Router(config-crypto-map)#set transform-set VPN-SET
Router(config-crypto-map)#match address 101
Router(config)#interface s0/3/0
Router(config-if)#cr
Router(config-if)#crypto map
Router(config-if)#crypto map VPN-MAP
Настроить маршрутизацию, интерфейсы.
R0:
Router0(config)#int f0/0
Router0(config-if)#ip ad
Router0(config-if)#ip address 192.168.0.1 255.255.255.0
Router0(config-if)#int s0/3/0
Router0(config-if)#ip ad
Router0(config-if)#ip address 10.0.0.1 255.0.0.0
Router0(config-if)#int f0/0.10
Router0(config-subif)#encap
Router0(config-subif)#encapsulation do
Router0(config-subif)#encapsulation dot1Q 10
Router0(config-subif)#ip add
Router0(config-subif)#ip address 192.168.10.1 255.255.255.0
Router0(config-subif)#int f0/0.20
Router0(config-subif)#encap
Router0(config-subif)#encapsulation do
Router0(config-subif)#encapsulation dot1Q 20
Router0(config-subif)#ip add
Router0(config-subif)#ip address 192.168.20.1 255.255.255.0
Router0(config)#ip route 172.16.20.0 255.255.255.0 10.0.0.2
R1:
Router(config)#int f0/0
Router(config-if)#ip add
Router(config-if)#ip address 172.16.0.1 255.255.255.0
Router(config-if)#int s0/3/0
Router(config-if)#ip add
Router(config-if)#ip address 10.0.0.2 255.0.0.0
Router(config-if)#int f0/0.10
Router(config-subif)#encap
Router(config-subif)#encapsulation dot
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add
Router(config-subif)#ip address 172.16.10.1 255.255.255.0
Router(config-subif)#int f0/0.20
Router(config-subif)#encap
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add
Router(config-subif)#ip address 172.16.20.1 255.255.255.0
Router(config-subif)#ip route
Router(config-subif)#ip route
Router(config-subif)#ex
Router(config)#ip rou
Router(config)#ip route
Router(config)#ip route 192.168.20.0 255.255.255.0 10.0.0.1
Настроить dhcp.
R0:
Router0(config)#ip dhcp pool DATA
Router0(dhcp-config)#ner
Router0(dhcp-config)#net
Router0(dhcp-config)#network 192.168.10.0 255.255.255.0
Router0(dhcp-config)#de
Router0(dhcp-config)#default-router 192.168.10.1
Router0(dhcp-config)#ex
Router0(config)#ip dhc
Router0(config)#ip dhcp poo
Router0(config)#ip dhcp pool VOICE
Router0(dhcp-config)#ne
Router0(dhcp-config)#network 192.168.20.0 255.255.255.0
Router0(dhcp-config)#de
Router0(dhcp-config)#default-router 192.168.20.1
Router0(dhcp-config)#op
Router0(dhcp-config)#option 150 ip
Router0(dhcp-config)#option 150 ip 192.168.20.1
Router0(dhcp-config)#ex
Router0(dhcp-config)#exit
Router0(config)#ip
Router0(config)#ip
Router0(config)#ip dhc
Router0(config)#ip dhcp ex
Router0(config)#ip dhcp excluded-address 192.168.10.1
Router0(config)#ip dhcp excluded-address 192.168.20.1
R1:
Router(config)#ip dhcp pool DATA
Router(dhcp-config)#net
Router(dhcp-config)#network 172.16.10.0 255.255.255.0
Router(dhcp-config)#de
Router(dhcp-config)#default-router 172.16.10.1
Router(dhcp-config)#ex
Router(dhcp-config)#exit
Router(config)#ip dhc
Router(config)#ip dhcp po
Router(config)#ip dhcp pool VOICE
Router(dhcp-config)#ne
Router(dhcp-config)#network 172.16.20.0 255.255.255.0
Router(dhcp-config)#de
Router(dhcp-config)#default-router
% Incomplete command.
Router(dhcp-config)#default-router 172.16.20.1
Router(dhcp-config)#ex
Router(dhcp-config)#exit
Router(config)#ip dhc
Router(config)#ip dhcp po
Router(config)#ip dhcp pool VOICE
Router(dhcp-config)#ip oi
Router(dhcp-config)#ip op
Router(dhcp-config)#ip option
Router(dhcp-config)#op
Router(dhcp-config)#option 150 ip 172.16.20.1
Router(dhcp-config)#ex
Router(config)#
Router(config)#ip
Router(config)#ip dhc
Router(config)#ip dhcp ex
Router(config)#ip dhcp excluded-address 172.16.10.1
Router(config)#ip dhcp excluded-address 172.16.20.1
