ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ
Настройка CDP, LLDP и NTP
Направление/специальность подготовки
10.03.01 Информационная безопасность
Студенты:
Преподаватель:
Герлинг Е.Ю
(Ф.И.О) (подпись)
Санкт-Петербург 2022
Packet Tracer - Настройка CDP, LLDP и NTP Таблица адресации
-
Устройство
Интерфейс
IP-адрес
HQ
G0/0/0
192.168.1.1/24
G0/0/1
192.168.2.1/24
S0/1/0
192.168.3.1/30
Branch
G0/0/0
192.168.1.2
S0/1/0
192.168.3.2/30
HQ-SW-1
VLAN 1
Без конфигурации
HQ-SW-2
VLAN 1
Без конфигурации
BR-SW-1
VLAN 10
192.168.4.250
BR-SW-2
VLAN 10
192.168.4.253
BR-SW-3
VLAN 10
192.168.4.254
Сервер NTP
NIC
192.168.1.254
PC1
NIC
192.168.2.10
PC2
NIC
192.168.4.10
PC3
NIC
192.168.4.20
Топология сети

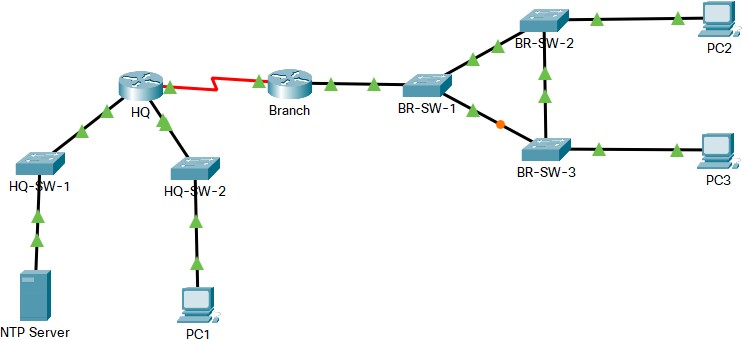

Рис. 1 Топология сети
Цели
В этом действии необходимо настроить маршрутизатор для получения информации о времени через NTP и настроить устройства с CDP и LLDP.
Настройка CDP для глобального запуска на устройстве.
Отключите CDP на интерфейсах устройств, где это необходимо.
Настройте LLDP для глобального запуска на устройстве.
Настройте LLDP для отправки и получения сообщений в соответствии с требованиями.
Настройте маршрутизатор на использование сервера NTP.
Общие сведения и сценарий
Администратору сети было предложено изучить сеть нового клиента. Документация для сети неполна, поэтому необходимо обнаружить некоторую информацию. Кроме того, сервер NTP должен быть настроен на маршрутизаторе. Протоколы обнаружения также должны быть скорректированы для управления трафиком протокола обнаружения трафика и предотвращения получения информации о сети потенциально несанкционированными узлами.
Некоторые IP-адреса устройства вам неизвестны. Необходимо определить, какие IP-адреса, чтобы можно было подключаться к устройствам через SSH, чтобы настроить их. Вы можете ввести их в Таблицу адресации по мере их обнаружения.
Используйте приведенную ниже таблицу для входа в коммутаторы филиала, когда это необходимо.
-
Устройство
Имя
пользователя
Пароль
пользователя
Enable Secret
BR-SW1
admin
SW1admin#
SW1EnaAccess#
BR-SW2
admin
SW2admin#
SW2EnaAccess#
BR-SW3
admin
SW3admin#
SW3EnaAccess#
Настройте LLDP следующим образом:
Отключить CDP на маршрутизаторе HQ.
Рис. 2 Отключение cdp на HQ
Включите LLDP глобально на маршрутизаторе HQ.
Рис. 3 Включение lldp глобально на HQ
В HQ настройте каналы на коммутаторах, чтобы получать только сообщения LLDP.
Рис. 4 Настройка g0/0/0, чтобы получать только сообщения lldp
Рис. 5 Настройка g0/0/1, чтобы получать только сообщения lldp
Отключите CDP на коммутаторах HQ-SW-1 и HQ-SW-
Включите LLDP на коммутаторах HQ-SW-1 и HQ-SW-2.
Рис. 6 Отключение cdp и включение lldp на HQ-SW-1
Рис. 7 Отключение cdp и включение lldp на HQ-SW-2
На коммутаторах HQ-SW-1 и HQ-SW-2 настройте ссылки на маршрутизатор HQ только для отправки, не получения сообщений LLDP.
Рис. 8 Настройка g0/1 на HQ-SW-1 только для отправки сообщений lldp
Рис. 9 Настройка g0/1 на HQ-SW-2 только для отправки сообщений lldp
Отключить LLDP полностью на используемых портах доступа HQ-SW-1 и HQ-SW-2.
Рис. 10 Отключение lldp на f0/24 HQ-SW-1
Рис. 11 Отключение lldp на f0/1 HQ-SW-2
Настройте CDP следующим образом:
Активация CDP на маршрутизаторе филиала.
Рис. 12 Включение cdp на маршрутизаторе филиала
Подключение к коммутатору BR-SW-1 через SSH. Вы не сможете открыть окно CLI, нажав на коммутатор Branch.
Рис. 13 IP-адрес BR-SW-1
Рис. 14 Подключение к BR-SW-1 через SSH
Подключение к коммутаторам BR-SW2 и BR-SW3 по SSH. Настройте используемые порты доступа, чтобы не отправлять сообщения CDP из портов.
Рис. 15 IP-адреса BR-SW-2 и BR-SW-3
Рис. 16 Подключение к BR-SW-2 по SSH и настройка f0/1, чтобы не отправлять сообщения cdp
Рис. 17 Подключение к BR-SW-3 по SSH и настройка f0/1, чтобы не отправлять сообщения cdp
Настройка NTP
Настройте HQ для использования устройства по адресу 192.168.1.254 в качестве сервера NTP.
Рис. 18 Настройка HQ в качестве NTP-сервера
Рис. 19 Результат выполнения работы
