МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ,

СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»

(СПбГУТ)

Факультет Инфокоммуникационных сетей и систем

Кафедра Защищенных систем связи

Дисциплина Принципы организации локальных вычислительных сетей

Отчет по лабораторной работе

Проверка OSPFv2 для одной области

Направление/специальность подготовки

10.03.01 Информационная безопасность

Студенты:

Преподаватель:

Герлинг Е.Ю

(Ф.И.О) (подпись)

Санкт-Петербург 2022

Packet Tracer - проверка ospFv2 для одной области Таблица адресации

Устройство	Интерфейс	IP-адрес	Маска подсети	Шлюз по умолчанию
R1	G0/0	172.16.1.1	255.255.255.0	—
	G0/1	64.100.54.6	255.255.255.252
	S0/0/0	172.16.3.1	255.255.255.252
	S0/0/1	192.168.10.5	255.255.255.252
R2	G0/0	172.16.2.1	255.255.255.0	—
R2	S0/0/0	172.16.3.2	255.255.255.252	—
R2	S0/0/1	192.168.10.9	255.255.255.252	—
R3	G0/0	192.168.1.1	255.255.255.0	—
	G0/1	192.168.11.1	255.255.255.0
	S0/0/0	192.168.10.6	255.255.255.252
	S0/0/1	192.168.10.10	255.255.255.252
R4	G0/0/0	192.168.1.2	255.255.255.0	—
R4	G0/0/1	192.168.11.1	255.255.255.0	—
Маршрутизатор интернет- провайдера	NIC	64.100.54.5	255.255.255.252	—
PC1	NIC	172.16.1.2	255.255.255.0	172.16.1.1
PC2	NIC	172.16.2.2	255.255.255.0	172.16.2.1
PC3	NIC	192.168.1.2	255.255.255.0	192.168.1.1
Ноутбук	Сетевой адаптер	DHCP	DHCP	DHCP

Топология сети

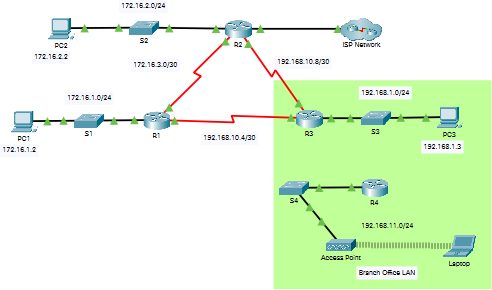

Рис. 1 Топология сети

Задачи

В этой лаборатории команды CLI будут использоваться для проверки работы существующей сети OSPFv2. В части 2 вы добавите новую локальную сеть в конфигурацию и проведите подключение.

• Определение и проверка состояния соседей OSPF.

• Определите, как маршруты изучаются в сети.

• Объяснить, как определяется состояние соседа.

• Проверьте настройки идентификатора процесса OSPF.

• Добавление новой локальной сети в существующую сеть OSPF и проверка подключения.
