Континент_7
.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ,
СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»
(СПбГУТ)
Факультет Инфокоммуникационных сетей и систем
Кафедра Защищенных систем связи
Дисциплина Программно-аппаратные средства защиты информации
ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №13
Организация L2VPN
(тема отчета)
Направление/специальность подготовки
10.03.01 Информационная безопасность
(код и наименование направления/специальности)
Студенты:
Преподаватель:
Штеренберг С.И.
(Ф.И.О) (подпись)
Оглавление
Цель лабораторной работы 3
Оборудование 3
Выполнение лабораторной работы 3
Контрольные вопросы 30
Вывод 32
Цель лабораторной работы
Организовать защищенное соединение между двумя удаленными сегментами одной сети.
Оборудование
Виртуальные машины с установленным ARM, ЦУС, Роутером, WS1, AP, KK1 и KK2.
Выполнение лабораторной работы

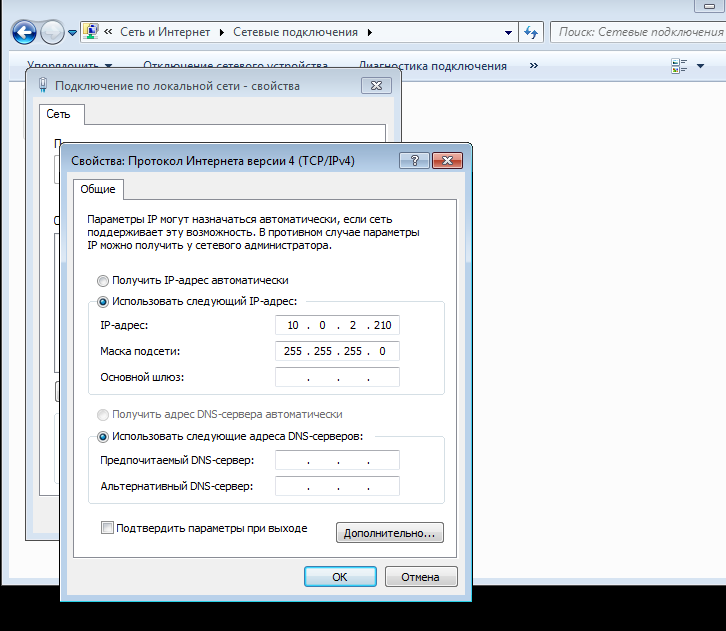

Изменим сетевые интерфейсы для WS:
Для AP:

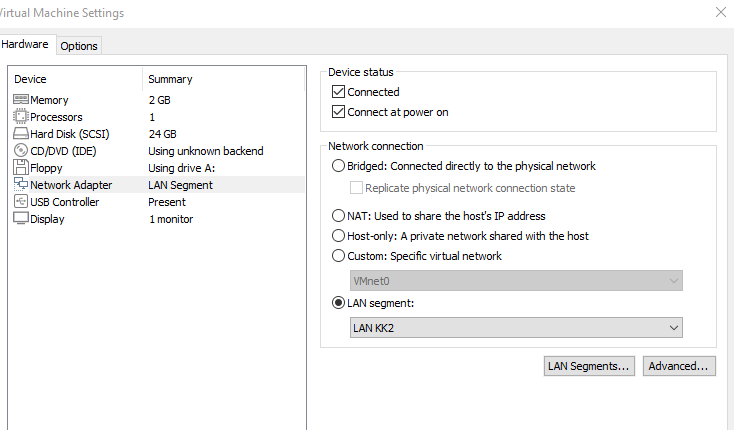

Настроим сетевые адаптеры для крипто-коммутаторов:
Запустим и настроим первый коммутатор:
Создадим конфигурацию нового коммутатора KK1 в ПУ ЦУС:

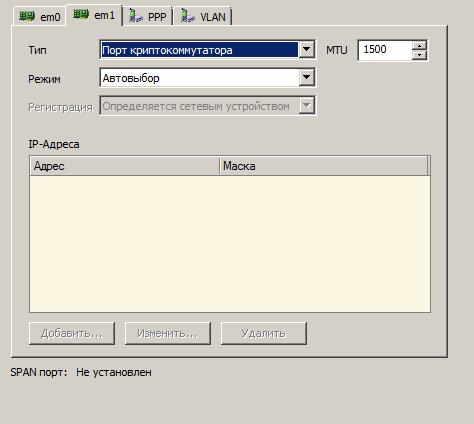

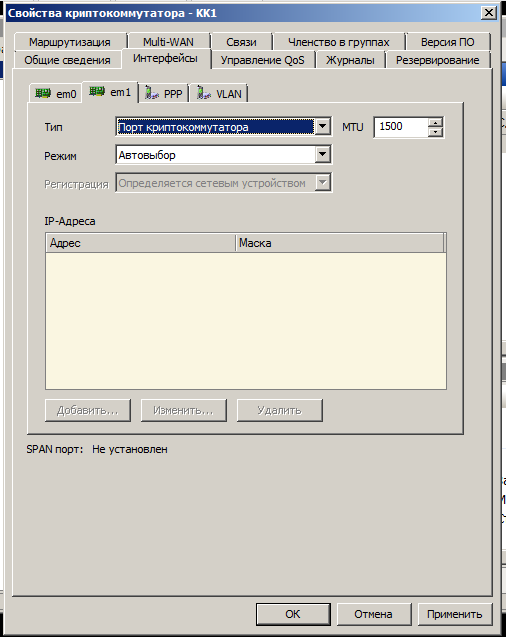

Настроим интерфейсы:

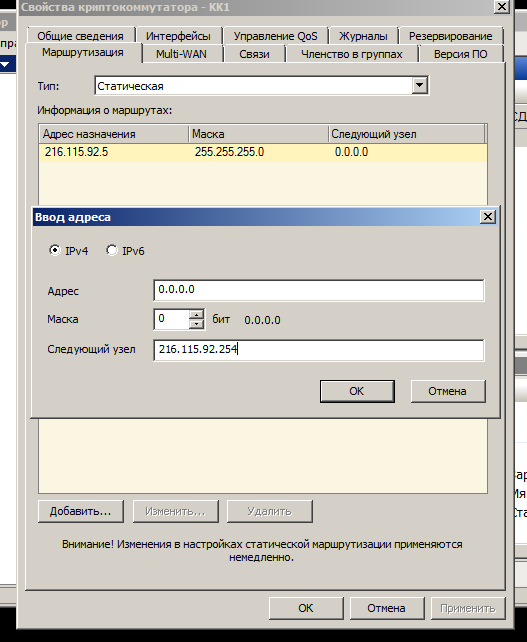

Добавим шлюз:

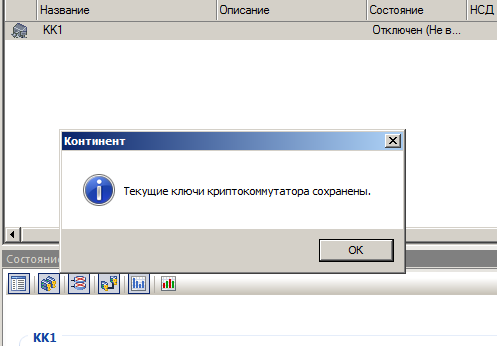

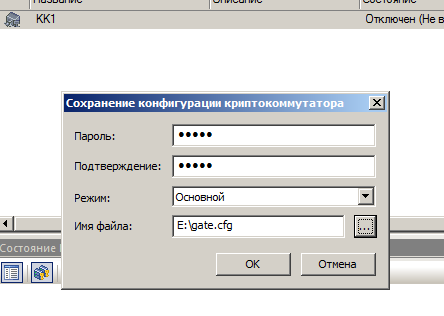

Сохраним конфигурацию и ключи на съемный носитель:

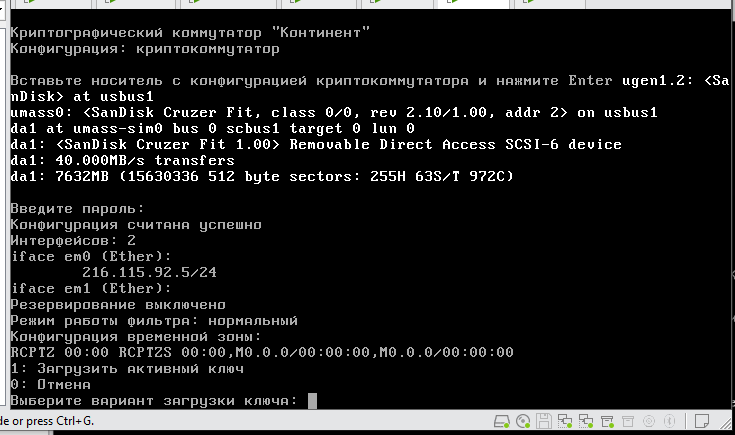

Установим конфигурации и ключи на коммутатор:

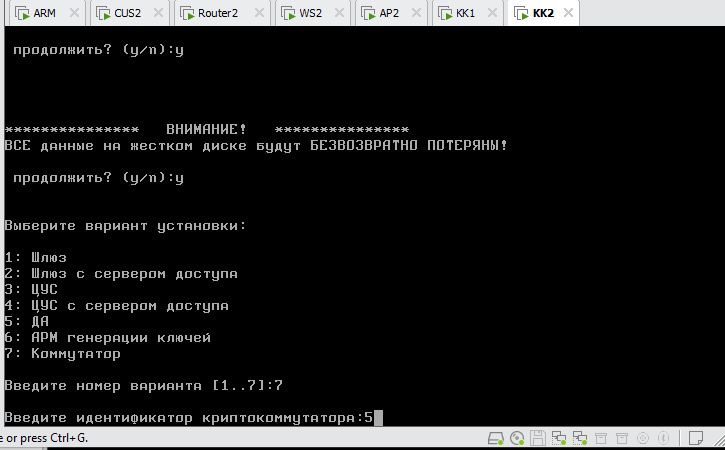

Запускаем и настраиваем второй коммутатор:
Создаем конфигурацию в ПУ ЦУС:
Настраиваем интерфейсы для коммутатора 2:
Создаем шлюз по умолчанию:

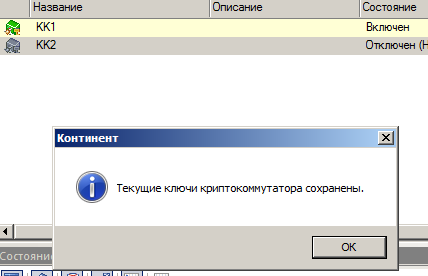

Сохраняем ключи и конфигурацию на съемный носитель:
Загружаем сохраненные ключи на коммутатор:
Вводим оба коммутатора в эксплуатацию:
Коммутаторы корректно отображаются в ПУ ЦУС:

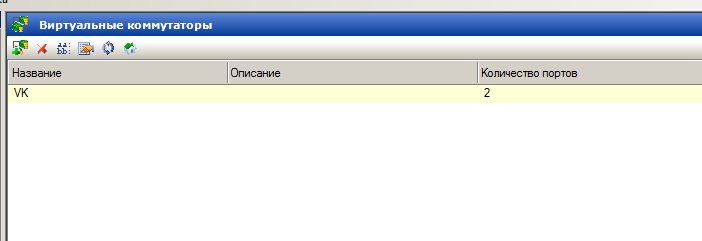

Создадим виртуальный коммутатор:
Связь между криптошлюзами настроилась автоматически:
Проверяем работоспособность:
Пакеты доходят с обеих машин друг к другу, что означает о правильной настройке VPN.
Попробуем убрать связь между криптошлюзами и повторить проверку:
Как видно, пакеты не доходят до машин, VPN соединение нарушено, связи между машинами нет.
Контрольные вопросы
При каких условиях принимается решение, что пакет должен быть зашифрован?
Если коммутаторы и криптошлюзы связаны.
На сколько увеличивается размер зашифрованного пакета?
Не более 52 байт.
Если криптошлюз отправителя и криптошлюз получателя имеют ключи парной связи, сетевой объект-отправитель имеет тип привязки к КШ "защищаемый", а получатель – "внутренний", будут ли шифроваться пакеты?
Будут, так как криптошлюзы связаны и имеют ключи парной связи.
Если криптошлюз отправителя и криптошлюз получателя имеют ключи парной связи, сетевой объект-отправитель имеет тип привязки "внутренний", а получатель – "защищаемый", будут ли шфифроваться пакеты?
Будут, так как криптошлюзы связаны и имеют ключи парной связи.
В чем отличие организации L2VPN от L3VPN?
Главное архитектурное различие L2 VPN и L3 VPN состоит в том, как организовано взаимодействие граничных маршрутизаторов РЕ и СЕ. В VPN 2-го уровня магистральный граничный маршрутизатор РЕ, в отличие от L3 VPN, не состоит с СЕ в равноправных одноранговых отношениях и не содержит собственных маршрутных таблиц для клиентской сети. Вместо этого он просто отображает входной трафик 2-го уровня на соответствующий входной туннель.
Вывод
Сделано соединение между двумя сегментами сети: в каждом установлены криптокоммутаторы «Континент», и ПУ ЦУС настроен канал шифрования между сетями. Канал шифрования проверен с помощью утилиты ping.
Санкт-Петербург
2021
