Задача

В этом упражнении вы должны найти и устранить неполадки в работе сети, связанные с протоколом HSRP. Также вам необходимо убедиться, что все конфигурации HSRP соответствуют требованиям сети.

Общие сведения/сценарий

На данный момент у пользователей есть доступ к сайту www.cisco.pka. Сеть была перенастроена для использования HSRP, чтобы обеспечить доступность сети для пользователей. Вам необходимо убедиться, что даже в случае сбоя одного из маршрутизаторов у пользователей останется доступ к этому веб-сайту. Если маршрутизатор R1 исправен, он должен быть активным.

Требования к сети:

·         Адрес виртуального маршрутизатора HSRP — 192.168.1.254.

·         Резервная группа HSRP — 1.

·         Адрес DNS-сервера — 209.165.202.157.

·         Если маршрутизатор R1 исправен, он должен всегда быть активным.

·         Маршрутизатор R2 использует приоритет HSRP по умолчанию.

·         У всех пользователей должен быть доступ к сайту www.cisco.pka, если работает хотя бы один из маршрутизаторов.

Процедура поиска и устранения неполадок

Шаг 1. Компьютеры и ноутбуки

а.     Убедитесь, что компьютеры и ноутбуки настроены в соответствии с предоставленными техническими требованиями к сети.

b.    На основе указанных выше требований к сети убедитесь, что с компьютеров и ноутбуков можно перейти на сайт www.cisco.pka.

Шаг 2. Поиск и устранение неполадок на маршрутизаторе R1.

a.     Отключите интерфейс G0/1 на маршрутизаторе R2.

b.    Используйте команды show для выявления проблем. Запишите и исправьте все проблемы на маршрутизаторе R1.

c.     Снова включите интерфейс G0/1 на маршрутизаторе R2.

Шаг 3. Поиск и устранение неполадок на маршрутизаторе R2.

a.     Отключите интерфейс G0/1 на маршрутизаторе R1.

b.    Используйте команды show для выявления каких-либо проблем. Зарегистрируйте и устраните все ошибки, обнаруженные на маршрутизаторе R2.

c.     Убедившись, что на компьютерах и ноутбуках есть доступ к сайту www.cisco.pka, снова включите интерфейс G0/1 на маршрутизаторе R1.

Шаг 4. Проверьте подключение.

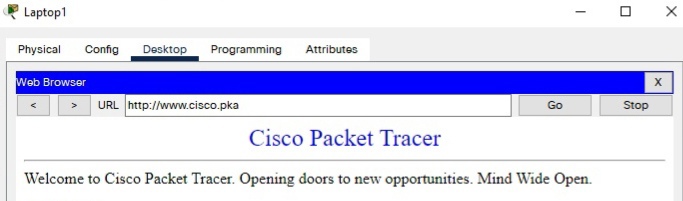

а.     Убедитесь, что со всех компьютеров и ноутбуков можно перейти на сайт www.cisco.pka.

b.    Убедитесь, что все требования HSRP выполнены.
