Сценарий
В этом задании два маршрутизатора настроены на обмен данными. Вы отвечаете за настройку подинтерфейсов для взаимодействия с коммутаторами. Вы настроите маршрутизацию внутри VLAN с помощью RIPv2, сетей VLAN с VTP, магистральных каналов и EtherChannel с PVST. Все ПК и устройства интернета настроены заранее.
Требования
Вам нужно настроить маршрутизаторы R1 и R2 и коммутаторы S1, S2, S3 и S4.
Примечание. В Packet Tracer не предусмотрено присваивание числа баллов меньше 1. На этом этапе проверяется больше 150 элементов, поэтому не всем конфигурациям присваиваются баллы. Щелкните Check Results (Проверка результатов) > Assessment Items (Элементы оценки), чтобы проверить правильность настройки конфигурации всех элементов.
маршрутизация между сетями VLAN
На маршрутизаторах R1 и R2 включите и настройте подинтерфейсы в соответствии со следующими требованиями:
o Настройте соответствующую инкапсуляцию dot1Q.
o Настройте VLAN 99 в качестве VLAN с нетегированным трафиком.
o Настройте IP-адрес для подчиненного интерфейса в соответствии с таблицей адресации.
Маршрутизация
Настройте RIPv2 с использованием следующих требований:
o Не рекламируйте сеть, подключенную к интернету.
o Отключите автоматическое объединение.
o Отключите обновления RIP для каждого подчиненного интерфейса.
VTP и сети VLAN
· Настройте коммутатор S1 в качестве сервера VTP. Настройте все прочие коммутаторы в качестве клиентов VTP. Не допускается создание ими сетей VLAN.
o Домен VTP — CCNA.
o Пароль VTP — cisco123.
· Создайте VLAN 10, 20 и 99 на коммутаторе S1.
· Настройте следующие статические порты для S1 и S2:
o F0/1–9 в качестве портов доступа в VLAN 10.
o F0/10–19 в качестве портов доступа в VLAN 20.
o F0/20 — F24 and G0/1 — 0/2 в качестве собственной магистрали для VLAN 99.
· Настройте следующие статические порты для S3 и S4:
o F0/1–9 в качестве портов доступа в VLAN 10.
o F0/10–20 в качестве портов доступа в VLAN 20.
o F0/21 — F24 and G0/1 — 0/2 в качестве собственной магистрали для VLAN 99.
Каналы EtherСhannel
· Все каналы EtherChannel настраиваются в качестве LACP.
· Все каналы EtherChannel статически настраиваются для магистрального соединения всех сетей VLAN, включая VLAN 99 как VLAN с нетегированным трафиком.
· Используйте следующую таблицу, чтобы настроить подходящие порты коммутатора для формирования каналов EtherChannel:
Интерфейс Port Channel |
Устройство: порты |
Устройство: порты |
1 |
S1: G0/1 – 2 |
S3: G0/1 – 2 |
2 |
S2: G0/1 – 2 |
S4: G0/1 – 2 |
3 |
S1: F0/23 – 24 |
S2: F0/23 – 24 |
4 |
S3: F0/23 – 24 |
S4: F0/23 – 24 |
5 |
S1: F0/21 – 22 |
S4: F0/21 – 22 |
6 |
S2: F0/21 – 22 |
S3: F0/21 - 22 |
STP
· На всех коммутаторах настройте режим Rapid PVST+.
· Настройте приоритеты протокола связующего дерева в соответствии с приведенной ниже таблицей:
Устройство |
Приоритет VLAN 10 |
Приоритет VLAN 20 |
S1 |
4 096 |
8192 |
S2 |
8192 |
4 096 |
S3 |
32768 |
32768 |
S4 |
32768 |
32768 |
Возможности подключения
· Все компьютеры должны успешно отправлять ping-запросы на узел Web и на другие ПК.
Ход работы:
Создание сабинтерфейса для R1:
Создание сабинтерфейса для R2:
Настройка RIPv2:

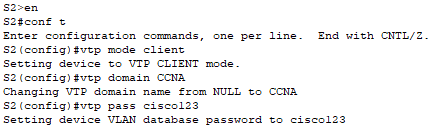

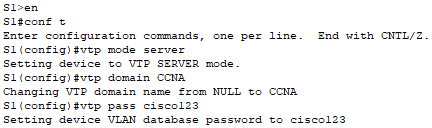

Настройка S1 как сервера VTP и остальных как клиентов:
Создание VLANов:
Настройка портов:

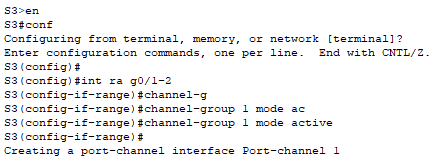

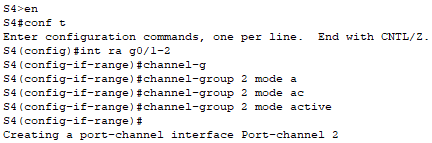

Настройка каналов:
Настройка приоритетов протокола связующего дерева:
Проверка возможности подключения:
