Измерение входного и выходного сопротивлений каскада оэ.
𝑓 6,9 кГц
Входное сопротивление:
Входное сопротивление каскада 𝑅вх=40 Ом Выходное сопротивление:
Для определения выходного сопротивления введем вспомогательный резистор R.
Выходное сопротивление 𝑅вых=73,9 Ом
Вывод:
В ходе лабораторной работы мы изучили свойства каскада с ОЭ в режиме малого сигнала, выполнили построение и анализ АЧХ, ПХ.
Контрольные вопросы.
Принципиальная схема каскада выглядит следующим образом:
Переменная составляющая сигнала попадает на вход транзистора через конденсатор СP1, а передается в нагрузку от коллектора через конденсатор СP2. В соответствующем частотном диапазоне конденсатор СЭ шунтирует сопротивление RЭ, поэтому напряжение на эмиттере по сигналу почти равно нулю.
Постоянная составляющая тока протекает через RK и RЭ . Переменная составляющая коллекторного тока протекает через резистор RК и сопротивление R2Н .

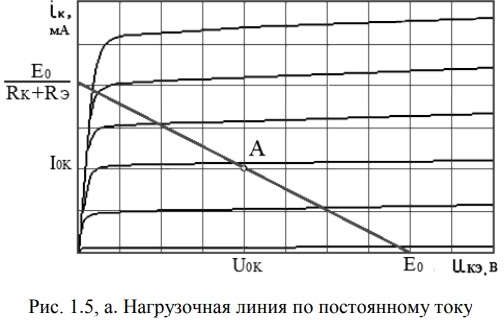

Нагрузочная линия постоянного тока строится по данным RБ1 RБ2 RK RЭ h21 E0 I0К.
Нагрузочная линия по сигналу проходит через точку покоя А. Полагая, что максимальная неискаженная амплитуда выходного тока Iкmax равна току покоя I0К, вычисляем амплитуду выходного напряжения.
Так как при увеличении напряжения на базе транзистора он открывается - падение напряжения на нем уменьшается, и на нагрузке в цепи коллектора увеличивается, а в точке соединения коллектора с нагрузкой относительно заземления напряжение падает.
Положение точки покоя в активной области выходных статических характеристик транзистора определяется резисторами RБ1, RБ2, RК, RЭ, а также напряжением источника питания Е0. Стабильность режима работы транзистора достигается с помощью обратной связи.
Снижение коэффициента усиления обусловлено наличием в составе усилительного каскада конденсатора, сопротивление которого увеличивается со снижением частоты, что в следствии приводит к снижению коэффициента усиления. Низкие и высокие частоты усиливаются хуже, чем средние частоты. Неодинаковое усиление на разных частотах получается потому, что в схеме имеются реактивные элементы конденсаторы и катушки, сопротивление которых меняется с частотой.
Эквивалентная схема каскада выглядит следующим образом

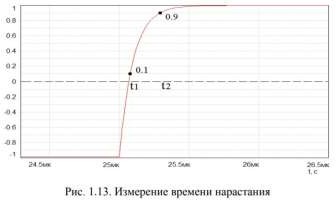

ПХ определяют следующие параметры: время нарастания, процент спада вершины импульса. График времени нарастания
Спад вершины импульса
При изменении номинальных значений берем вместо номинального ряда значений резисторов, изготовленных с точностью около 5% (Е24), номинальный ряд значений резисторов, изготовленных с точностью около 20 % (Е6), характеристики АЧХ, не изменяются, характеристика ПХ – время нарастания увеличивается, а процент спада вершины импульса меняется незначительно.
Е24

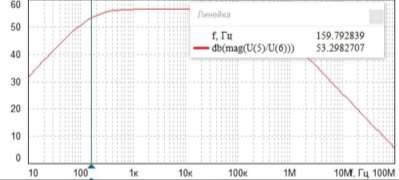

АЧХ
ПХ
*100% = 81,8%
Е6
АЧХ
ПХ
