Определение влияния на параметры ачх и пх изменений сопротивлений источника сигнала r1и и нагрузки r2н.
-
№ п/п
𝑅1и
𝑅2н
𝐾ск
𝑓н
𝑓в
Δ∗
𝑡н∗∗
Примечание
кОм
кОм
дБ
Гц
кГц
%
мкс
*tи=1,25мс
**tи=25мкс
1
0,1
2
53
159
285
81
0,55
2
0,5
2
49
58
239
38
0,54
3
0,1
0,5
49
138
962
75
0,35
4
0,5
0,5
40
58
658
38
0,35
1. При 𝑅1и =0,1 кОм, 𝑅2н = 2 кОм (п. 3.2.4.)
2. При 𝑅1и =0,5 кОм, 𝑅2н = 2 кОм
Определим АЧХ:
𝐾ск = 47дБ
𝑓н 58,548 Гц
𝑓в =239,940кГц ПХ
Определим 𝑡н = 𝑡2 − 𝑡1
𝑡н = 𝑡2 − 𝑡1=25,91 – 25,37=0,54мкс
Определим спад вершины импульса большой длительности
*100% = 38%
3. При 𝑅1и=0,1 кОм, 𝑅2н = 0,5 кОм: АЧХ
𝐾ск = 47дБ
𝑓н 138.797 Гц
𝑓в 962.381 кГц ПХ
Определим 𝑡н = 𝑡2 − 𝑡1
𝑡н = 𝑡2 − 𝑡1=25,52-25,17=0,35мкс
Спад вершины импульса большой длительности
*100% = 75%
4. При 𝑅1и =0,5 кОм, 𝑅2н = 0,5 кОм
АЧХ
𝐾ск = 38дБ
𝑓н 58,548Гц
𝑓в 658,614 кГц ПХ
𝑡н = 𝑡2 − 𝑡1
𝑡н = 𝑡2 − 𝑡1=25,62-25,27=0,35мкс
Спад вершины импульса большой длительности
Вывод:
При 𝑅1и =0,5 кОм и при понижении с 𝑅2н = 2 кОм до 𝑅2н = 0,5 кОм увеличивается частота верхнего среза, а частота нижнего среза остается прежней, следовательно увеличивается и сдвигается полоса пропускания, но коэффициент усиления уменьшается.
При 𝑅2н = 2 кОм и при понижении с 𝑅1и =0,5 кОм до 𝑅1и =0,1 кОм увеличиваются частоты верхнего и нижнего срезов, коэффициент усиления уменьшается.
3.2.6 Определение влияния на ачх и пх емкости нагрузки.

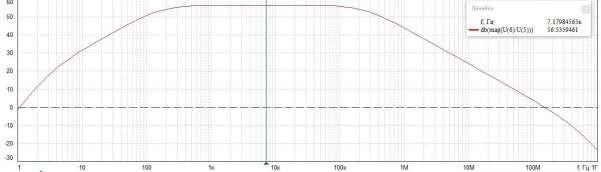

АЧХ при Сн = 10пФ
АЧХ при Сн = 100пФ

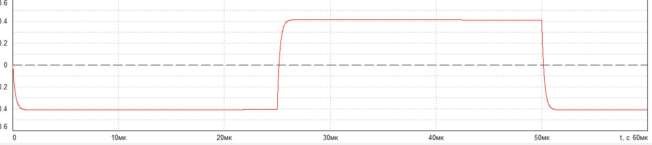

ПХ при Сн = 10пФ

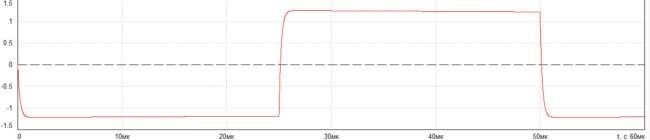

ПХ при Сн = 100пФ
3.2.7. Определение влияния на ачх и пх изменений емкостей разделительных конденсаторов Ср1, Cр2 и блокировочного конденсатора Сэ.
-
𝐶𝑝1=𝐶𝑝2
K
𝑓н
𝑓в
Δ∗
Примечание
мкФ
дБ
Гц
кГц
%
10,0
53,537
169,505
281,383
73,8
*tи=1,25мс
1,0
53,508
880,570
281
101
АЧХ при 𝐶𝑝1=𝐶𝑝2=10мкФ
АЧХ при 𝐶𝑝1=𝐶𝑝2=1мкФ
ПХ при 𝐶𝑝1=𝐶𝑝2=10мкФ
ПХ при 𝐶𝑝1=𝐶𝑝2=1мкФ
101.2%

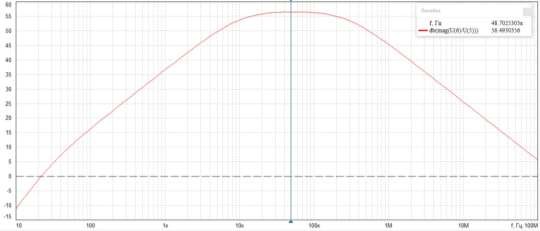

Определим влияние блокировочного конденсатора Сэ на характеристики каскада: АЧХ при Сэ = 10мкФ
𝑓н 9,37кГц
𝑓в = 285,14 кГц

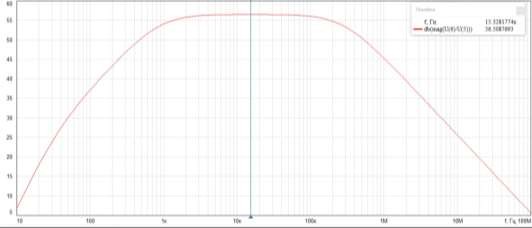

АЧХ при Сэ = 1000мкФ

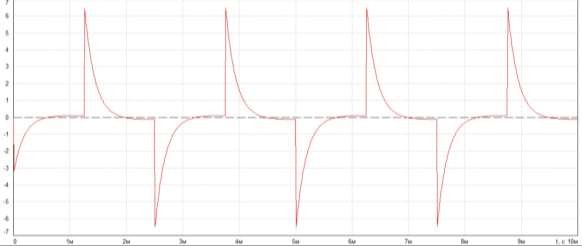

ПХ при Сэ = 100мкФ
106.4%
ПХ при Сэ = 1000мкФ
101.2%
Блокировочный конденсатор Сэ влияет на АЧХ каскада: коэффициент усиления не изменяется, а полоса пропускания становится меньше и влияет и на ПХ.
