Цель работы:

1. Изучить режим гармонических колебаний в простейших ЭЦ.

2. Рассчитать величину емкости С в цепи, схема которой будет приведена в пункте “Схема исследуемой цепи”, при которой ток i(t) опережает по фазе приложенное напряжение U0(t) на угол φ = 45 градусам, учитывая, что

3. Рассчитать для входного напряжения действующие значения тока I и напряжения UR и Uc в цепи, схема которой будет приведена в пункте “Схема исследуемой цепи”, для заданных значений сопротивления и частоты R, ʄ по формулам:

А далее выполнить аналогичные расчеты для С1 = 0.1*С.

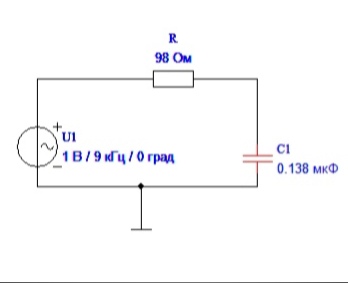

Схема исследуемой цепи

Предварительный расчет:

1) Рассчитываем величину емкости: |𝜑|=𝑎𝑟𝑐𝑡𝑔𝑋𝐶𝑅 ⟹ 𝐶= 12𝜋𝑓𝑅=0.138 мкФ

2) Определяем действующие значения тока и напряжения в цепи:

;

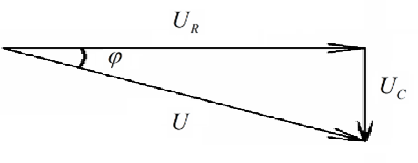

3) Строим векторную диаграмму напряжений ( :

4) Выполняем аналогичные расчеты для :

5) Строим векторную диаграмму напряжений ( :

Эксперимент:

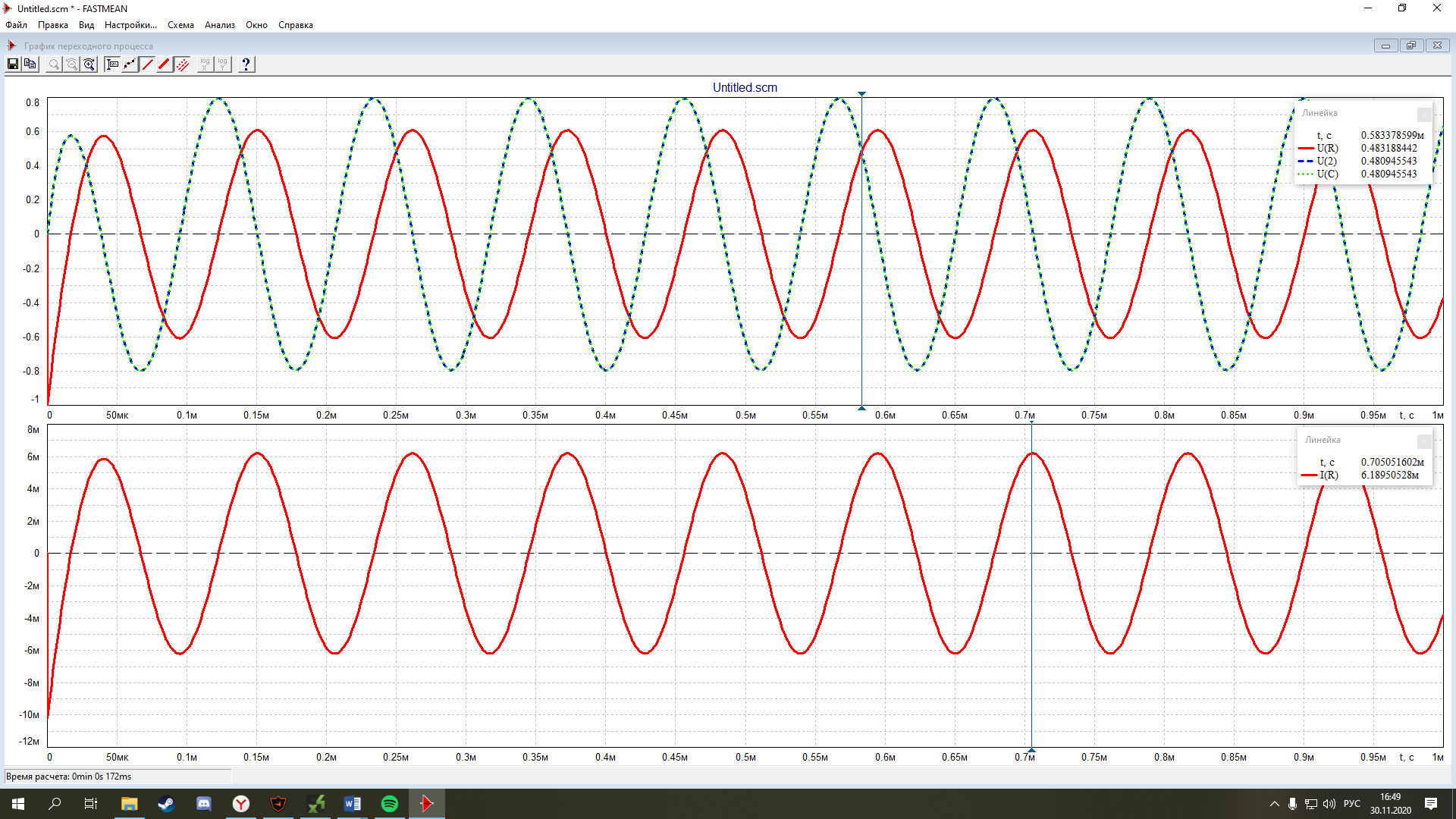

1. Воспользовавшись программой Fastmean 6.0, изобразим графики действующих в цепи токов и напряжений при :

𝐼0≈6,19 мА; 𝑈2≈0.4810 В; 𝑈𝑅≈0.4832 В; 𝑈С≈0.4810 В;

𝐼0≈0.7735 мА; 𝑈2≈0.9958 В; 𝑈𝑅≈-3.2397 В; 𝑈С≈0. 9958 В;

Таблица результатов расчета и эксперимента:

Величина
Предварительный расчет	98	9	0.138	0.4832	0.4810	6,19	45
			0.0138	-3.2397	0. 9958	0.7735
Эксперимент	98	10	0.138	0.4832	0.4810	6,19	45
			0.0138	-3.2397	0. 9958	0.7735
