Лабораторная работа 2-1

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ОБРАЗОВАНИЯ

«САНКТ-ПЕТЕРБРГСКИЙ ГОСУДАРСТВЕННЫЙ

УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ

ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»

(СПбГУТ)



Факультет инфокоммуникационных сетей и систем

Кафедра защищенных систем связи







Отчет по лабораторной работе №5.

Предмет: Электротехника.

Тема: КОМПЬЮТЕРНЫЙ АНАЛИЗ ЧАСТОТНЫХ ХАРАКТЕРИСТИК РАЗВЕТВЛЕННЫХ RC И RL ЦЕПЕЙ С ИСПОЛЬЗОВАНИЕМ ПРОГРАММЫ FASTMEAN









Бригада №11.

Студенты группы ИКБ-95:

                            Старший преподаватель:

Кубалова А.Н.







Санкт-Петербург

2020

Цель работы:

1. Изучите методы и результаты анализа переходных процессов в цепи, содержащей резистивное сопротивление и емкость.

Схема первой исследуемой цепи:

Предварительный расчет (первая установка):

При R1 = 470 Ом и С1 = 0,056 мкФ

τ= RC, равно

τ= 26 мкс

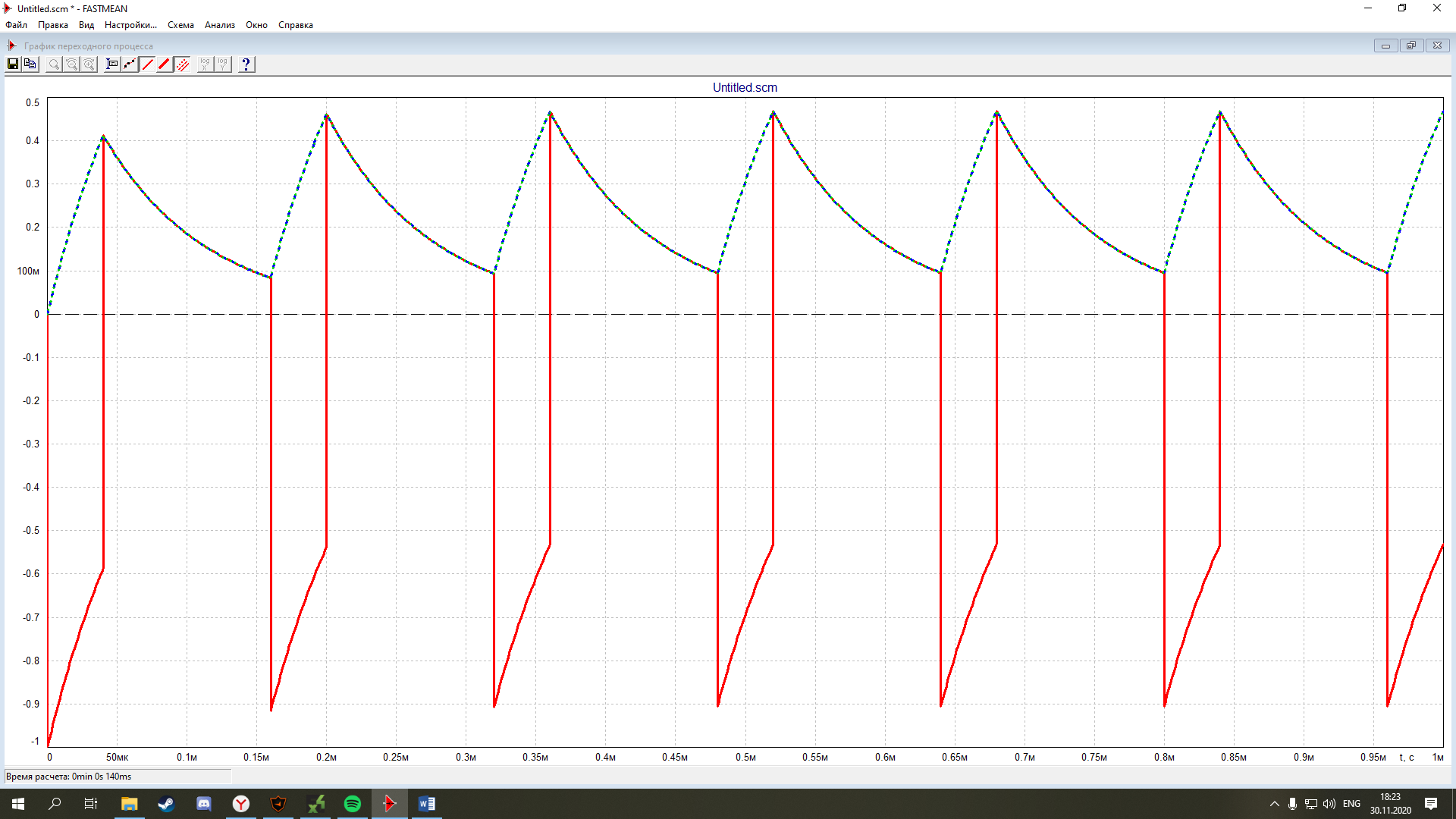

Эксперимент (первая установка):

Схема второй исследуемой цепи:

Эксперимент (вторая установка):

Предварительный расчет (вторая установка):

При R1 = 470 Ом и С2 = 0,019 мкФ

τ= RC, равно

τ= 9 мкс

Схема третьей исследуемой цепи:

Эксперимент (третья установка):

Предварительный расчет (третья установка):

При R1 = 470 Ом и С3 = 0,16 мкФ

τ= RC, равно

τ= 75 мкс

Схема четвертой исследуемой цепи:

Эксперимент (четвертая установка):

Предварительный расчет (четвертая установка):

При R2 = 680 Ом и С1 = 0,056 мкФ

τ= RC, равно

τ= 38 мкс

Схема пятой исследуемой цепи:

Эксперимент (пятая установка):

Предварительный расчет (пятая установка):

При R2 = 680 Ом и С2 = 0,019 мкФ

τ= RC, равно

τ= 13 мкс

Схема шестой исследуемой цепи:

Эксперимент (шестая установка):

Предварительный расчет (шестая установка):

При R2 = 680 Ом и С3 = 0,16 мкФ

τ= RC, равно

τ= 108.8 мкс

Таблица расчетных и экспериментальных данных

Получено/Задано		R1 = 470 Ом			R2 = 680 Ом
		С1 = 0,056 мкФ	С2 = 0,019 мкФ	С3 = 0,16 мкФ	С1 = 0,056 мкФ	С2 = 0,019 мкФ	С3 = 0,16 мкФ
Теоретически	τ, мкс	26	9	75	38	13	109
Экспериментально	τ, мкс	26.32	8.93	75.2	38.192	12.92	108.8

Вывод:

Во время выполнения данной лабораторной работы мы изучили методы и результаты анализа переходных процессов в цепи, содержащей резистивное сопротивление и емкость. Наши экспериментальные вычисления сошлись с теоретическими вычислениями.
