Lecture11

Различные виды твердых диэлектриков

Твердые

диэлектрики

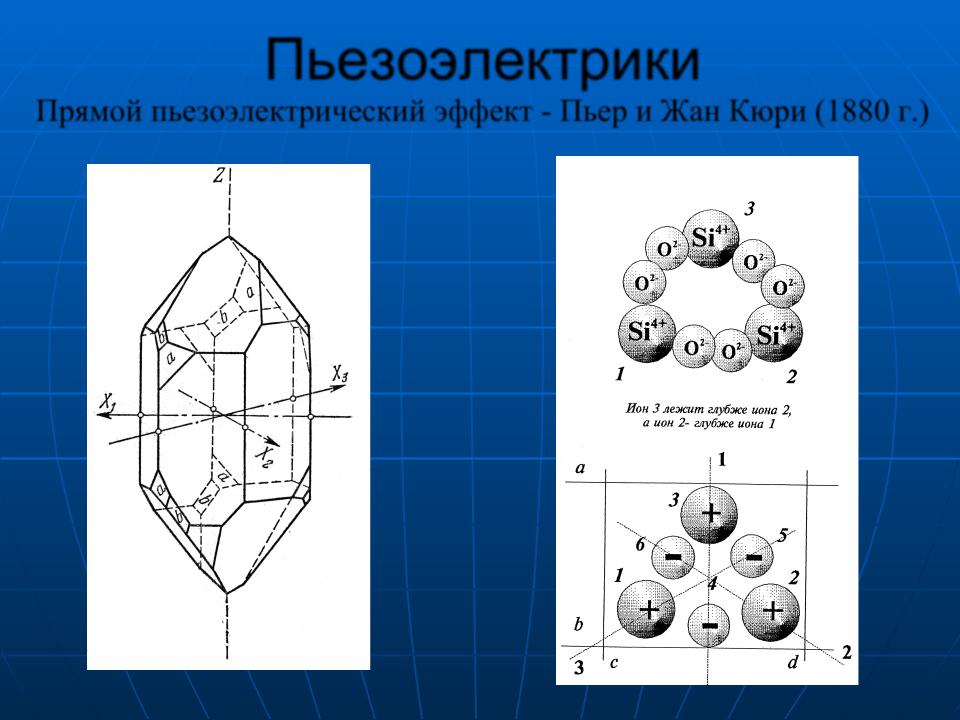

Пьезоэлектрики

Прямой пьезоэлектрический эффект - Пьер и Жан Кюри (1880 г.)

x

y

z

Px = d11(! x ! ! y )

= Ed = # d =

0

=Px d = d11(! x ! ! y ) d

0 0

d11 = 2.31 nC N

Пироэлектрики

Турмалин, BaTiO3, PbTiO3

  Изменение температуры изменяет упорядоченность элементарных дипольных моментов (первичный пироэффект)

  Изменение температуры вызывает изменение линейных размеров и поляризацию обусловленную деформацией (вторичный пироэффект)

− dP = pdT

Сегнетоэлектрики

1.Диэлектрическая проницаемость ε в некотором температурном интервале велика(ε~103-104)

2.Поляризация нелинейно зависит от напряженности внешнего электростатического поля

3.Поляризация зависит не только от напряженности поля, но и от предыстории образца

4.Наличие точки Кюри

•PbTiO  3

Температурные зависимости

•диэлектрической  проницаемости (а)

•пироэлектрического  коэффициента (b)

•удельной  теполоемкости (c)

•Фазовый  переход типа «порядок-беспорядок»

•Структурное  превращение типа «смещение»

BaTiO3
