Регулируемые опоры
Регулируемые опоры применяются в качестве основных или вспомогательных опор и выполняются по ГОСТ 4084-57;4085-57;4086-57;4740-57.
Рис. 7 Конструкции винтовых регулируемых опор: а) - с лыской под ключ; б) – с шестигранной головкой; в) – с круглой головкой; г) – усиленные опоры.
Примеры применения регулируемых опор.
Люнеты
Люнеты применяются в качестве дополнительных опор при обработке нежёстких валов.
Используются универсальные неподвижные или подвижные люнеты с раздвижными кулачками и специальные, предназначенные для обработки определённых деталей или для поддержания, установленного на шпинделе станка и имеющего большой вылет. На рисунок 9 изображён модернизированный неподвижный люнет.
1 – основание
2 – крышка, гнездо под кулачёк
3 – гайка
4 – стержень
5 – пружина
6 – серьга
7 – шарикоподшипники
8 – эксцентрик
Рис.8 Модернизированный неподвижный люнет.
Для повышения точности обработки длинных и тонких валов или винтов вместо обычного подвижного люнета применяется сдвоенный шестисухарный люнет.

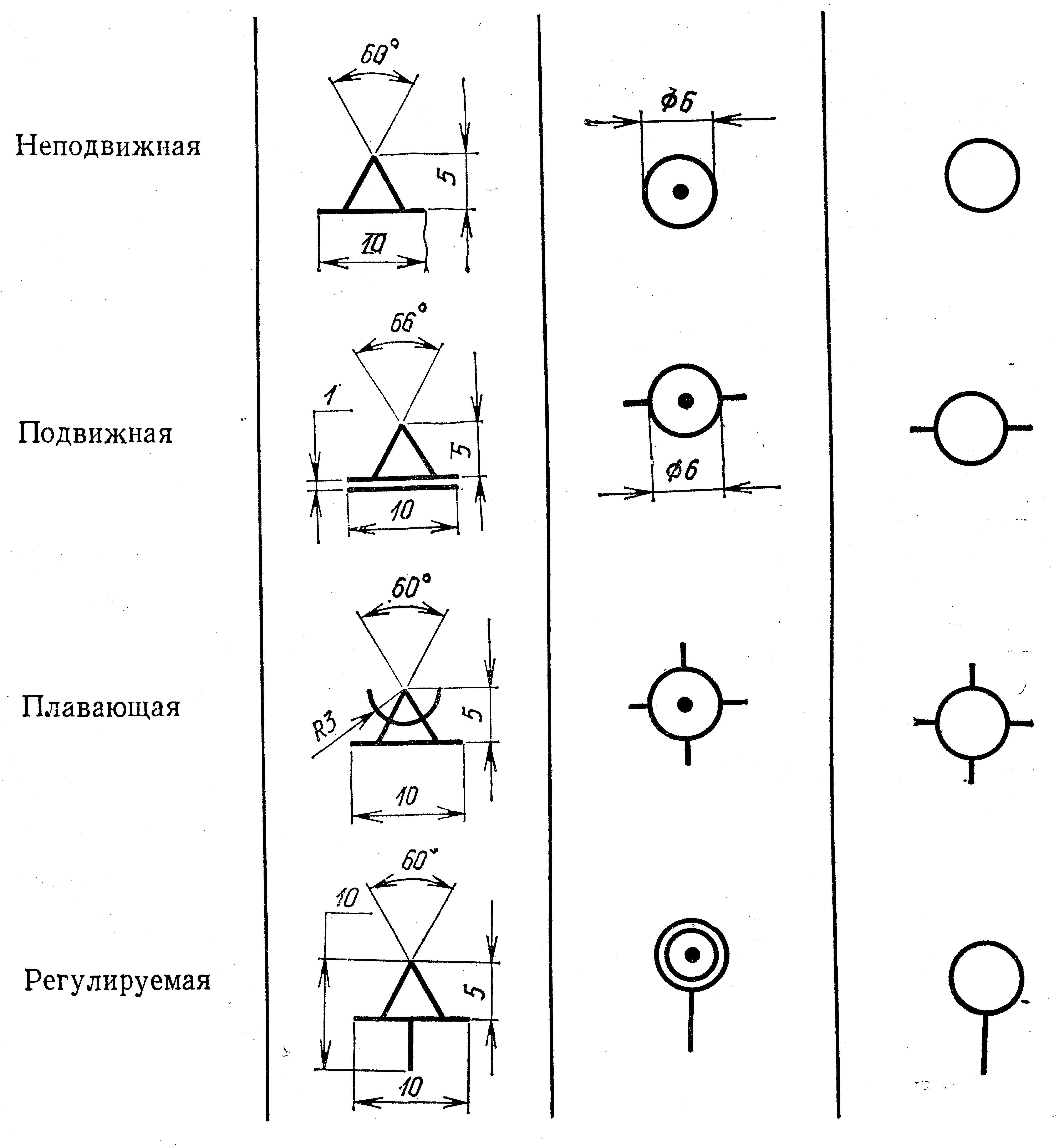

Условные обозначения опор
Вывод: В ходе данной работы изучили конструкцию, назначение и устройство неподвижных, подвижных, подводимых и самоустанавливающихся опор. Описали требования предъявляемые к ним.
Литература
М.А. Ансеров «Приспособления для металлорежущих станков»; М: Изд. «Машиностроение». Ленинград, 1966.
Х.Л. Болотин «Станочные приспособления»; М: Изд. «Машиностроение». 1973.
А.К. Горошкин «Приспособления для металлорежущих станков»: Справочник.7-е изд., перераб. и доп. – М.: Машиностроение, 1979.
