Порядок выполнения работы
Собрать электрическую цепь синхронного генератора и первичного двигателя по схеме, изображенной на рис. 1.
Рис.
1
В качестве первичного двигателя используется двигатель постоянного тока параллельного возбуждения. Частота вращения якоря двигателя измеряется с помощью тахогенератора (ТГ), к зажимам которого присоединён вольтметр. Шкала вольтметра отградуирована в единицах частоты вращения якоря.
2. Снять характеристику холостого хода:
при
,
.
При снятии этой характеристики внешняя цепь синхронного генератора разомкнута. Синхронный генератор приводится во вращение с номинальной скоростью при помощи двигателя постоянного тока.
Нажатием кнопки
“ПУСК” магнитного пускателя подаётся
напряжение на обмотку возбуждения
генератора и на двигатель постоянного
тока. Перед подачей напряжения на
двигатель необходимо полностью вывести
дополнительные сопротивления в цепи
параллельной обмотки возбуждения, для
чего выключатели, шунтирующие резисторы,
перевести в положение “ВКЛ”. Переключатель,
изменяющий пусковое сопротивление
в цепи обмотки якоря установить в
положение “ПУСК” при этом цепь обмотки
якоря разомкнута. Осуществить разгон
двигателя путём поворота ручки
переключателя из положения “ПУСК” в
положение “РАБОТА”, что сопровождается
уменьшением пускового сопротивления
в цепи якоря до нуля. Введением
дополнительного сопротивления в цепь
обмотки возбуждения
установить номинальную скорость вращения
якоря и поддерживать её постоянной.
Изменяя ток
возбуждения генератора от
до
переключением тумблеров сопротивления
,
измерить
вольтметром
,
т.к. при отключенной нагрузке
.
Результаты измерения записать в таблицу 1.
Таблица 1
|
|
|
|
|
|
|
|
Примечание:
|
, А |
|
|
|
|
|
|
|

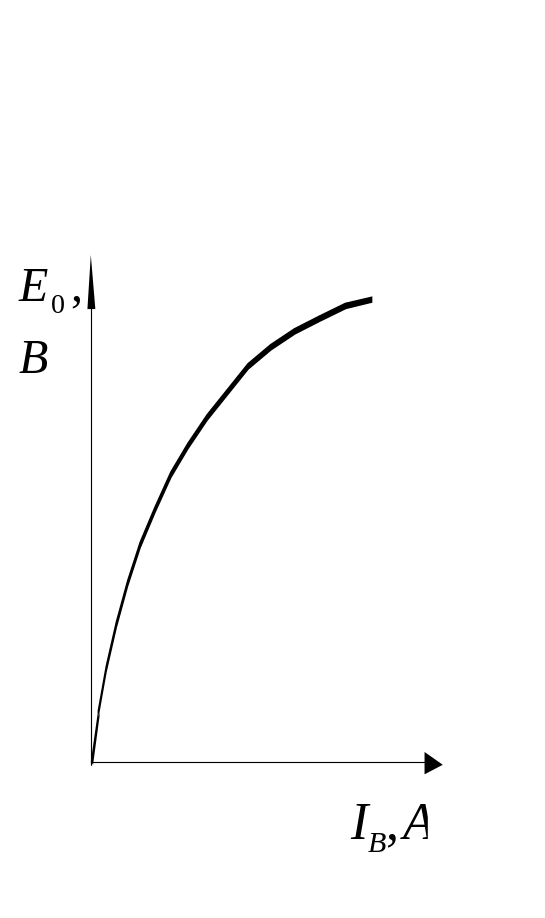

По данным таблицы 1 построить характеристику холостого хода, общий вид которой приведён на рис. 2.
Снять внешнюю характеристику: при , ,
. Первый отсчёт произвести при работе генератора вхолостую и
. Ток обмотки возбуждения , соответствующий этому режиму, в дальнейшем поддерживать постоянным. Изменяя сопротивления R нагрузки трёхфазного симметричного приёмника, подключенного к зажимам обмотки статора синхронного генератора измерить фазные напряжение и ток , результаты измерения записать в таблицу 2.
Таблица 2
, В |
|
|
|
|
|
|
|
Примечание:
n = об/мин; |
, А |
|
|
|
|
|
|
|

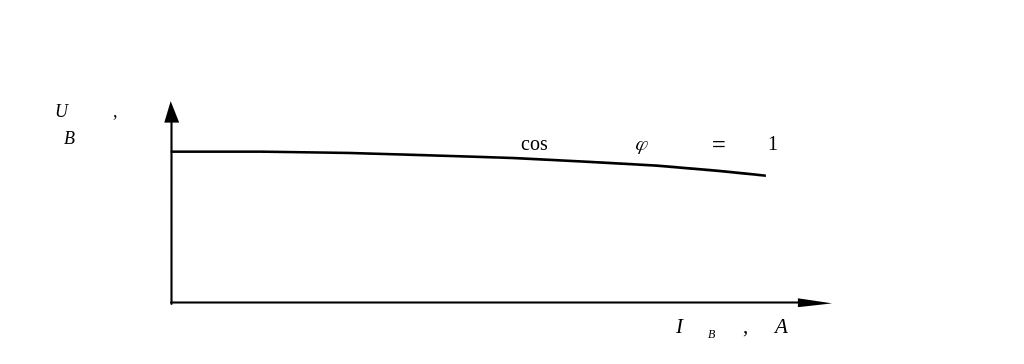

По данным таблицы 2 построить внешнюю характеристику, общий вид которой показан на рис. 3.
Снять регулировочную характеристику:
при
,
.
Первый отсчёт произвести при работе генератора вхолостую I=0 и
.
Увеличивая ток в фазе обмотки статора
поддерживать
изменением тока
в
обмотке возбуждения генератора.
Результаты измерений записать в таблицу 3.
Таблица 3
|
|
|
|
|
|
|
|
Примечание: U= В; ;
|
|
|
|
|
|
|
|
|

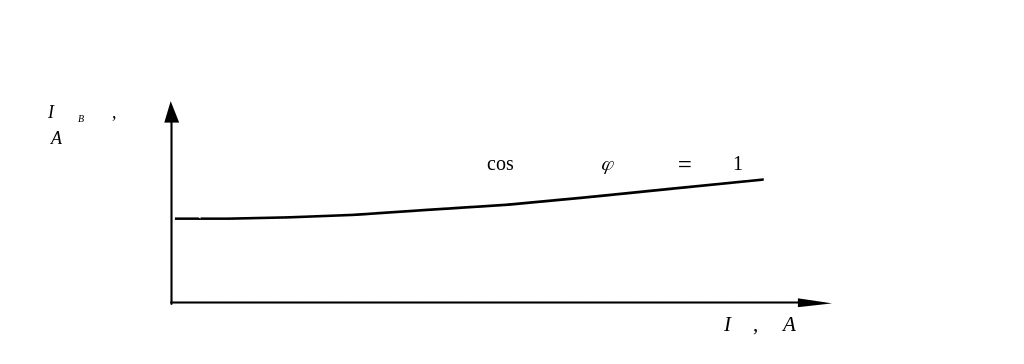

По данным таблицы 3 построить регулировочную характеристику, общий вид которой приведён на рис. 4.
Рис. 2 Рис. 3 Рис. 4
