3. Коэффициент полезного действия

Коэффициент полезного действия (КПД) является важным показателем качества планетарного механизма. Он может быть вычислен приближённо по формулам, приведённым в таблице 3 стр.12 методическое пособие «Кинематический синтез типовых планетарных механизмов»

;

где

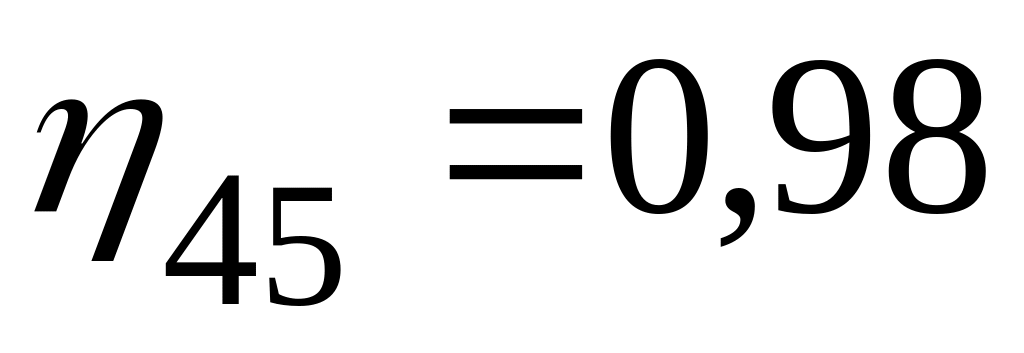

для пары зубчатых колёс можно принять:

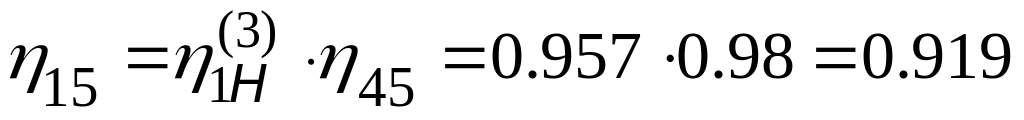

тогда:

7. Определение частоты вращения всех звеньев механизма

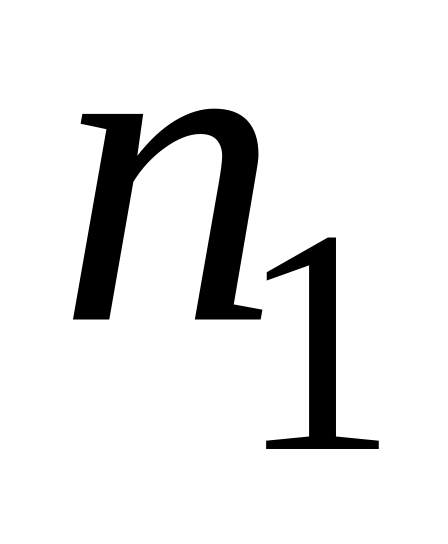

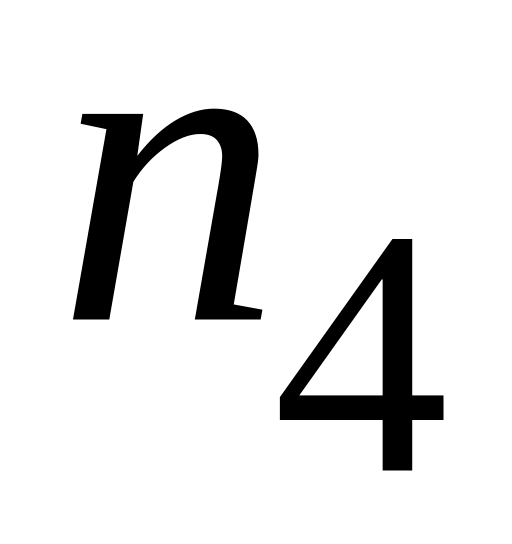

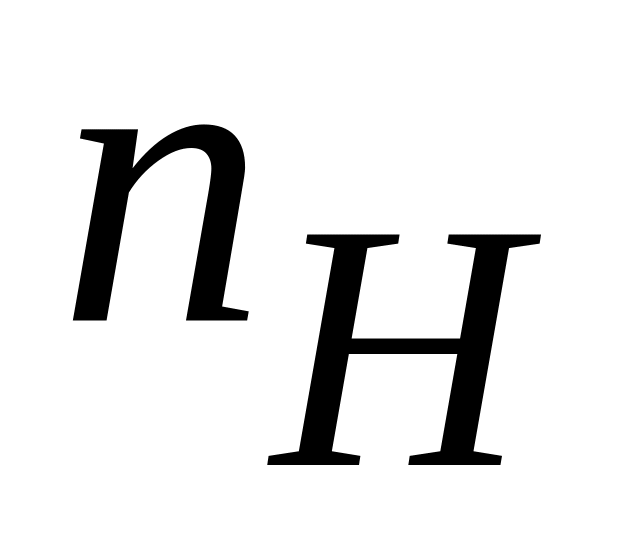

частота вращения ведущего звена

;

(так как колесо неподвижное)

где ,

тогда

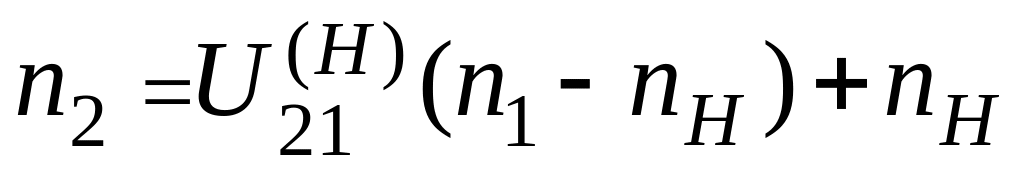

Частоту вращения сателлитов найдем по формуле Виллиса:

,

где .

тогда

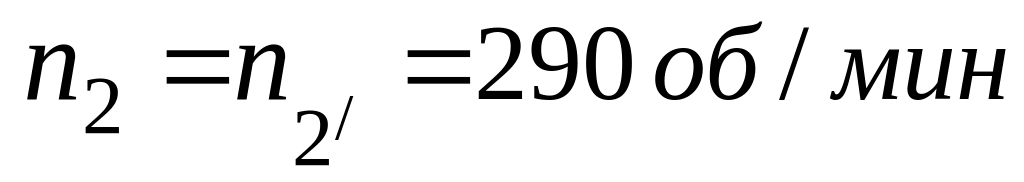

Значения частоты вращения всех звеньев

Таблица 6

Об/мин
800	290	290	0	40	16	40

7. Анализ по результатам профилирования

Анализ на основании расчётов и по результатам профилирования зацепления:

1. Число зубьев шестерни z₁=14 меньше z_min=17, то при нарезании методом обкатки без смещения инструментом реечного типа будет иметь место явления подреза.

2. При положительном смещении толщина зуба у его основания увеличивается, что приводит к увеличению изгибной прочности зуба. Так, в нашем случае толщина зуба шестерни в опасном сечении при х₁=0 была а_Б=7.24 мм, то стала а_А=11.05 мм, т.е. увеличилась в 11.05/7.24=1,53 раза, что приведёт к увеличению изгибной прочности в (1,53) ²=2,34 раза.

3. Удельное скольжение на ножках зубьев в точках P₁ и P₂ изменилось следующим образом:

в точке P₁ : ;

P₂: .

Уменьшение удельного скольжения скажется на пропорциональном повышении износостойкости зубьев.

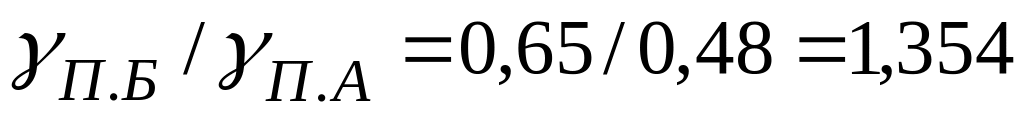

4. Удельное давление в полюсе зацепления (зона однопарного зацепления) также уменьшилось в

что приводит к повышению контактной прочности в 1,354 раза.

5. Наряду с этими положительными изменениями показателей зацепления, имеют место и ухудшение показателей. К числу таких показателей следует отнести уменьшение коэффициента перекрытия (1,162 против 1,537) и некоторое заострение зубьев.

Список литературы

1. B.T. Горбенко «Геометрический расчёт и профилирование внешнего эвольвентного зубчатого

зацепления»

2. О.Г. Корняков «Кинематический анализ тепловых планетарных механизмов»

3. B.T. Горбенко «Контрольная работа I»

4. B.T. Горбенко «Теория механизмов и машин»
