Министерство образования Российской Федерации

Томский политехнический университет

Кафедра теоретической и прикладной механики прикладной механики

Пояснительная записка

К курсовому проекту по теории машин и механизмов

Синтез зубчатого механизма

Выполнил: студент группы 4В12

Пичугин И.А.

Руководитель: профессор

Ан И Кан

Томск 2003г.

Содержание

2.1. Введение…………………………………………………………………………………….......................................................................................................3

2.2. Исходные данные………………………………………………………………………………………………………………………………………………….……………4

2.3. Разбивка передаточного отношения…………………………………………………………………………………………………………………..…5

2.4. Подбор чисел зубьев зубчатых колёс…………………………………………………………………………………………………………….….…5

2.4.1. Проверка передаточного отношения……………………………………………………………………………………………………………….…7

2.4.2. Проверка выполнения условия соосности………………………………………………………………………………………………….……8

2.4.3. Проверка условия сборки…………………………………………………………………………………………………………………………………………8

2.4.4. Подбор чисел зубьев для рядового механизма…………………………………………………………………………….………………8

2.5. Геометрический расчёт внешнего эвольвентного зацепления……………………………………………………….…….9

2.6. Расчёт качественных показателей зацепления……………………………………………………………………………………………11

2.6.1. Расчёт коэффициента удельного скольжения…………………………………………………………………………………………….11

2.6.2. Расчёт коэффициента удельного давления……………………………………………………………………………………………..…12

2.6.3. Коэффициент полезного действия……………………………………………………………………………………………………………..……13

2.7. Определение частоты вращения всех звеньев механизма…………………………………………………………..…………13

..

2.8. Анализ по результатам профилирования……………………………………………………………………………………………………..…14

Список литературы…………………………………………………………………………………………………………………………………………………………..….16

2. Зубчатый механизм

  1. Введение

Целью данной работы является приобретение навыков в подборе чисел зубьев планетарного механизма, геометрического расчета зубчатого эвольвентного зацепления, кинематического исследования зубчатого механизма

По данным задания необходимо:

  1. Произвести разбивку передаточного отношения сложного зубчатого механизма по ступеням и подобрать числа зубьев зубчатых колес, удовлетворяющим требуемому передаточному отношению, условиям соосности, сборки и соседства(для планетарной ступени). Размеры механизма должны быть минимальными

  1. Определить основные геометрические параметры всех зубчатых колёс механизма(если число зубьев зубчатого колеса меньше 17, то такое колесо должно быть нарезано со смещением режущего инструмента).

  1. Определить числа оборотов всех звеньев механизма аналитическим и графическими способами, для чего вычертить механизм в масштабе, построить картину линейных и диаграмму угловых скоростей звеньев. Результаты определения передаточных отношений и чисел зубьев аналитическим и графическим способами сравнить, определить величину ошибки

.

  1. Провести полный геометрический расчёт одного и того же эвольвентного зацепления зубчатых колёс, нарезанных со смещением режущего инструмента (А) и без (Б – нулевые колёса). Результаты расчёта геометрических параметров зубчатых колёс свести в таблицу

  1. По данным расчёта пункта IV провести профилирование зацеплений А и Б,

при этом:

    1. построить профили не менее трех – четырех зубьев на каждом колесе;

    2. найти теоретические и действительные линии зацепления;

    3. найти дуги зацепления (действительные);

    4. найти и выделить рабочие участки профилей зубьев;

    5. построить диаграмму удельного скольжения и удельного давления на профилях зубьев;

    6. определить коэффициенты перекрытия графическим методом (результаты сравнения с коэффициентами перекрытия полученные аналитическим способом);

    7. дать анализ по результатам профилирования корригированного зацепления: дать качественную и количественную оценку изменений размеров зубьев и показателей зацепления, нарезанных со смещением (корригированных) зубчатых колёс по сравнению с не корригированными колёсами нулевого зацепления.

6. определить КПД всего механизма (КПД, одной пары зубчатых колёс принять 0,99)

  1. Исходные данные

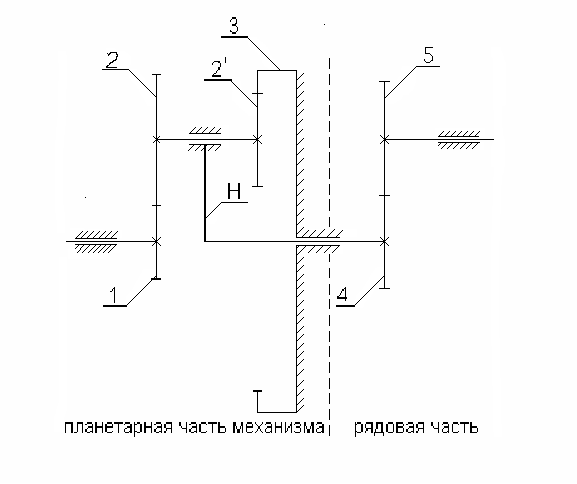

Схема механизма

Общее передаточное отношение

162

Модуль зацепления

6.5

Модуль зацепления колёс

5.5

Число сателлитов

3

Частота вращения первого звена n1

3000 об/мин
