Задание № 2

"РАСЧЁТ СТЕРЖНЕЙ НА КРУЧЕНИЕ И ИЗГИБ"

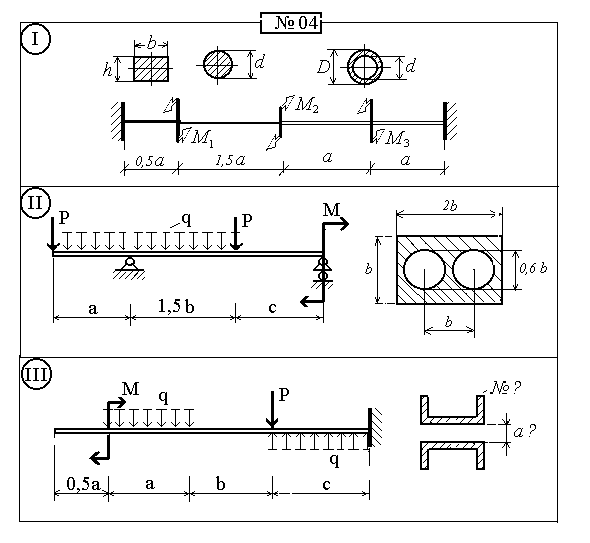

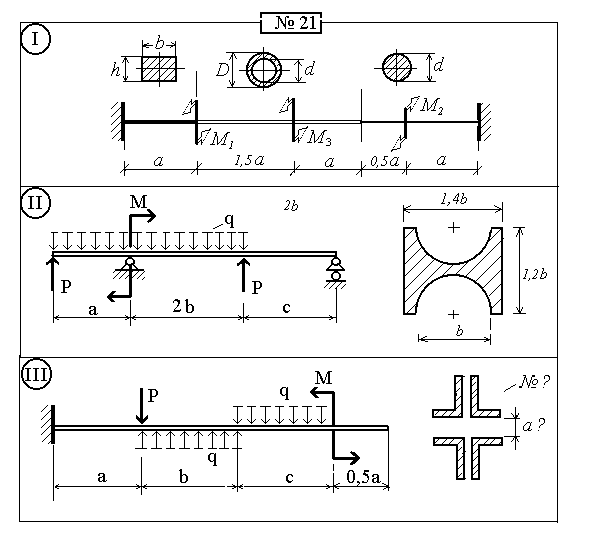

Схема I. (Кручение)

Стержень с одной опорой

1. Убрать одну опору (правую или левую) и построить диаграммы: крутящих моментов и углов закручивания .

Стержень с двумя опорами

2. Для стержня с двумя опорами определить опорные реакции и построить диаграмму крутящих моментов

3. Из условия прочности подобрать размеры поперечных сечений стержня.

4. Построить диаграмму углов закручивания

5. Рассчитать опорные закрепления стержня с двумя опорами (сварка).

Общие данные:

М атериал Ст.3: .

Схема II. (Изгиб двухопорной балки)

1. Построить диаграммы: поперечных сил и изгибающих моментов .

2. Изобразить изогнутую ось балки.

3. Из условия прочности определить размеры поперечного сечения.

4. Построить диаграммы распределения нормальных и касательных напряжений по высоте сечения стержня.

Схема III. (Изгиб консольной балки)

1. Построить диаграммы: поперечных сил и изгибающих моментов .

2. Изобразить изогнутую ось балки.

3. Из условия прочности подобрать размеры поперечного сечения балки.

4. Построить диаграммы распределения нормальных и касательных напряжений по высоте сечения стержня.

5. Определить вертикальное перемещение концевого сечения стержня.

6. Определить значение силы, которую необходимо приложить на свободном конце стержня, чтобы его перемещение отсутствовало (эквивалентно наличию шарнирно-подвижной опоры).

Консольная балка с шарнирно подвижной опорой

7. Построить диаграммы: поперечных сил и изгибающих моментов , изобразить изогнутую ось балки.

О бщие данные:

Материал Ст.3: .
