  1. Исходные данные.

Структурная формула 

Диапазон регулирования Rn=90;

Диаметр заготовки d=18 мм;

Тип станка – токарно-револьверный

Знаменатель геометрического ряда частот вращения

  1. Кинематический расчет.

Запишем число передач для каждой группы : Z= .

Определяем характеристики групп передач для всех передач, кроме группы сдвига, только для большего значения , где =2 и =1,26.

Для основной группы Ра характеристика Хра= 1, для группы Рв характеристика Хрв=3.

Для определения характеристики Хрс группы сдвига найдем число частот вращения Z1 по краям ряда с большим числом знаменателя ряда :

,

где - большее значение знаменателя ряда.

.

Округляем Z1 до ближайшего целого четного числа; примем Z1= 2, тогда , и структурная формула примет вид: .

Так как построение структурных сеток и картины частот вращения осуществляется всегда при меньшем значении знаменателя ряда , а , то необходимо удвоить значение характеристик групп, тогда

.

Определяем число вертикальных линий на структурной сетке по формуле

,

где - меньшее значение знаменателя ряда.

Действительный диапазон регулирования ломаного геометрического ряда:

, или , тогда:

.

Строим структурную сетку:

32

26

23

1 2 3 4 5 6 7 8 9 10 11 12 13 14

Д ля построения картины частот вращения необходимо выбрать максимальное (nmax) и минимальное (nmin) значения частоты вращения проектируемого привода, исходя из nmax выпускаемых промышленностью токарно- револьверных

станков.

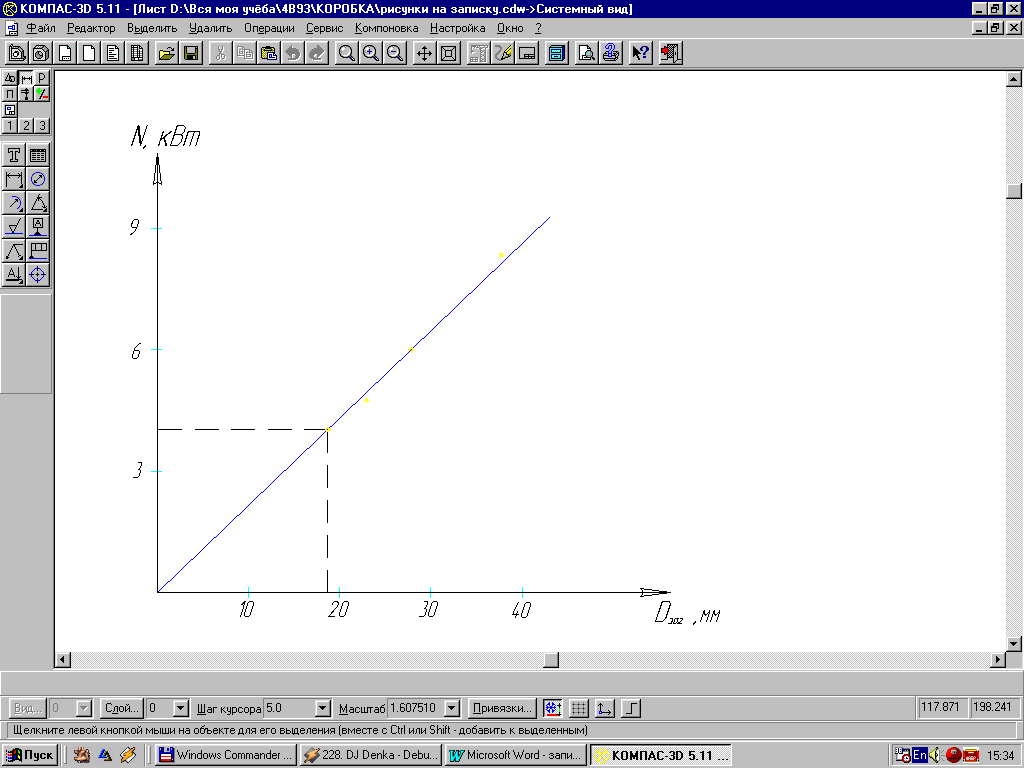

График зависимости мощности двигателя привода

главного движения от диаметра заготовки.

По справочнику выбираем в качестве прототипа станок модели 1Е316П с диапазоном частот вращения 100-4000 об/мин. Мощность привода главного движения 4 кВт. По справочнику выбираем двигатель серии А02-41-4/2, у которого мощность привода главного движения составляет 4,1 кВт, синхронная частота вращения 2890 об/мин.

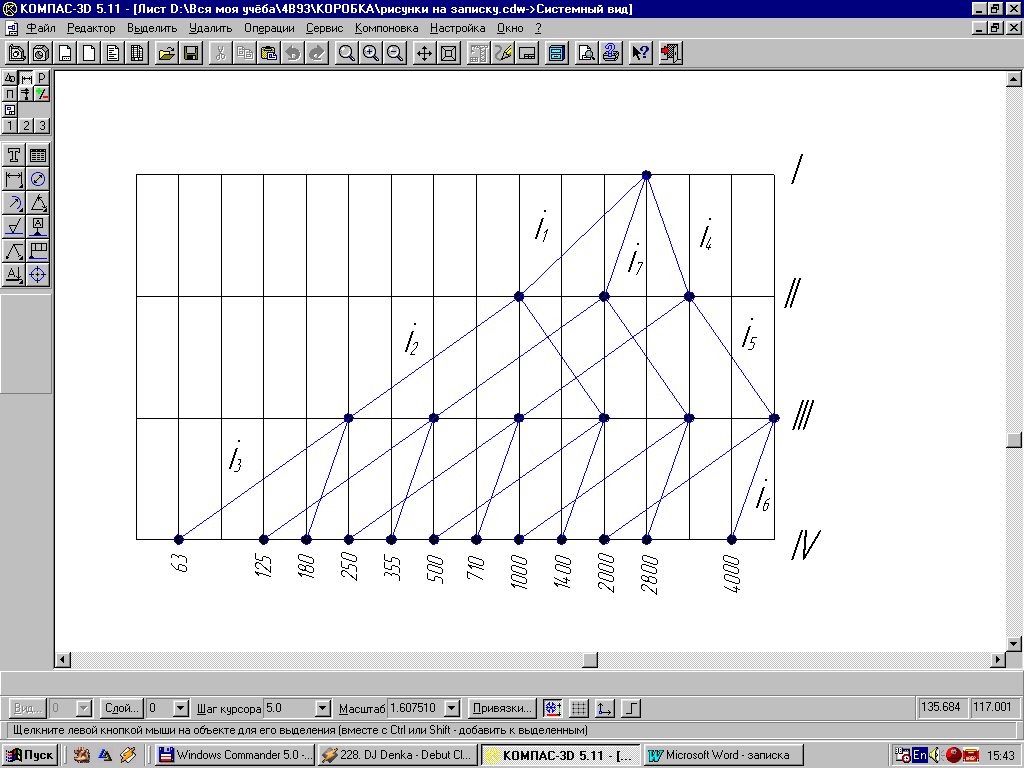

График частот вращения.

  1. Расчет максимальных крутящих моментов на ромежуточных валах.

Максимальный крутящий момент на шпинделе:

,

где Ne- эффективная мощность на шпинделе, кВт.

Ne= N · ,

где N- мощность электродвигателя , - условный расчетный КПД привода ( =0,88...0,90).

Ne= 4,1 · 0,9 = 3,69 кВт.

Максимальный крутящий момент на четвертом валу:

Н·м.

Максимальный крутящий момент на третьем валу:

= · Н·м.

Максимальный крутящий момент на втором валу:

= · Н·м.

Максимальный крутящий момент на первом валу:

= · Н·м.
