Основные критические параметры индивидуальных газов и веществ
Газ, вещество |
________________ кгс/см2 |
, К |
|
|
|
кгс/м |
МПа |
|
|
Метан |
47,32 |
4,640 |
190,66 |
162 |
Этан |
49,80 |
4,884 |
305,46 |
203 |
Пропан |
43,39 |
4,255 |
369,90 |
220 |
-Бутан |
38,74 |
3,799 |
425,20 |
228 |
-Бутан |
37,19 |
3,647 |
408,10 |
221 |
-Пентан |
34,40 |
3,373 |
469,50 |
232 |
-Пентан |
34,59 |
3,392 |
460,40 |
236 |
Гексан |
30,89 |
3,029 |
507,30 |
234 |
Гептан |
27,90 |
2,736 |
540,30 |
235 |
Октан |
25,42 |
2,493 |
568,60 |
235 |
Азот |
34,61 |
3,394 |
126,20 |
311 |
Водород |
13,22 |
1,296 |
33,26 |
30,7 |
Воздух |
38,43 |
3,769 |
132,46 |
335 |
Водяной пар |
225,55 |
22,119 |
647,30 |
316 |
Кислород |
51,76 |
5,076 |
154,80 |
430 |
Сероводород |
91,85 |
9,007 |
373,60 |
359 |
Двуокись углерода |
75,32 |
7,386 |
304,26 |
468 |
Окись углерода |
35,64 |
3,495 |
132,96 |
301 |
Двуокись азота |
103,32 |
10,132 |
431,00 |
561 |
Окись азота |
68,85 |
6,752 |
180,30 |
520 |
Двуокись серы |
80,28 |
7,873 |
430,70 |
525 |
Гелий |
2,33 |
0,228 |
5,26 |
69,2 |
Аргон |
49,59 |
4,863 |
150,76 |
531 |
Криптон |
56,10 |
5,501 |
209,40 |
908 |
Фтор |
56,83 |
5,573 |
144,00 |
630 |
Хлор |
78,83 |
7,711 |
417,20 |
573 |
Этилмеркаптан |
56,00 |
5,492 |
499,10 |
- |
Вода |
230,04 |
22,853 |
647,40 |
325 |
Ртуть |
1188,18 |
116,521 |
1750,00 |
- |
12.19. Допускается определять коэффициент сжимаемости природных газов по графикам рис. 2, 3, 4, 5.

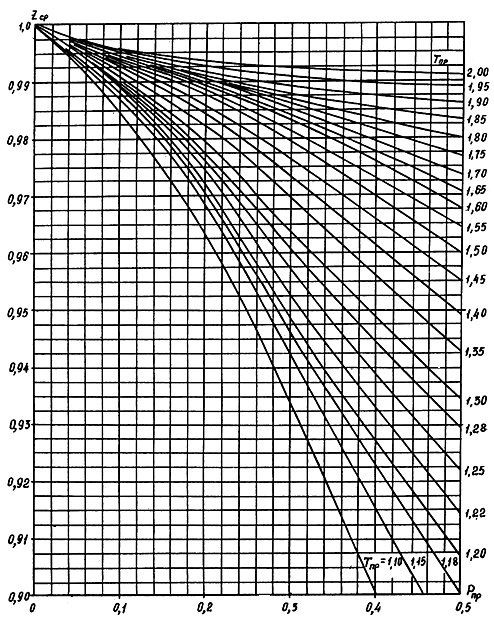

Рис.2. Зависимость коэффициентов сжимаемости газов от приведенных давлений и температур
Рис.3. Зависимость коэффициентов сжимаемости газов от приведенных давлений и температур

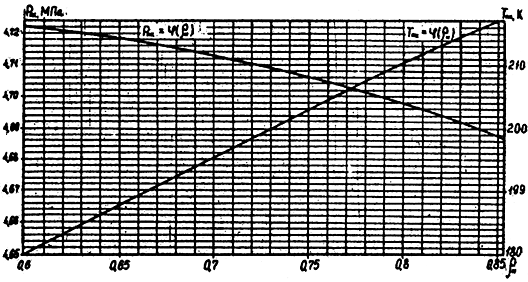

Рис.4. Псевдокритические параметры газовых смесей в зависимости от их плотности (плотность при 0,1013 МПа и 293 К)
Рис.
5. Поправки
и
для псевдокритических параметров
и
газовых смесей на содержание азота,
двуокиси углерода и сероводорода
Поправки
и
(рис.5) алгебраически суммируются с
псевдокритическими параметрами
и
,
определяемыми в зависимости от
(рис. 4).
12.20.
Коэффициент гидравлического сопротивления
для участка газопровода с учетом его
усредненных местных сопротивлений
(краны, переходы) допускается принимать
на 5 % выше коэффициента сопротивления
трения
.
Величину
следует вычислять по выражению:
(12.22)
где:
-
коэффициент гидравлической эффективности
принимается равным 0,95, если на газопроводе
имеются устройства для периодической
очистки внутренней полости трубопроводов,
а при отсутствии указанных устройств
принимается равным 0,92;
- коэффициент сопротивления трения, который для всех режимов течения газа в газопроводе должен определяться по формуле:
(12.23)
где:
-
эквивалентная шероховатость труб: для
монолитных труб без внутреннего
антикоррозийного покрытия следует
принимать 0,03 мм;
-
число Рейнольдса, которое следует
вычислять по формуле:
(12.24)
Значение
следует принимать:
1. В международной СИ
=17,75
при
(Па.с) определяемой по формуле:
(12.25)
или
допускается определять
по табл.22 для газов, содержащих метана
не менее 85 % (об.) в зависимости от
(МПа) и
(К).
2. В смешанной системе
=1,81
· 10
при
(кгс · с/м
).
Таблица 22
