Министерство образования и науки

Томский политехнический университет

Кафедра ЭиБЖ

Индивидуальное задание №1

«ОЦЕНКА ОЧАГОВ ПОРАЖЕНИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ»

Вариант 23

Выполнил: студент группы 4А14

Вольтер В.Г.

Проверил:

Романцов И.Г.

Томск 2004

Задание №1:

Определение размеров ОЯП и зоны химического поражения.

Исходные данные:

q1, кг	Вид взрыва	R1		Вид СДЯВ	Кол-во	R3	Vв	Сост. атмосферы	местность
2000	В	4,7 км	180	Хлор	25 т	20 км	3 м/с	Изотермия	Не обвалована

Вопрос №1: Определить в какой зоне разрушений и пожаров окажется объект, площадь ОЯП.

Существует 3 зоны разрушений:

• R10-R20 – зона слабого разрушения

• R20-R30 - зона среднего разрушения

• R30-R50 - зона сильного разрушения

Определим, в какой из зон разрушений находится ОНХ. Для этого по таблице № 4 найдем, на каком расстоянии от эпицентра взрыва находятся зоны разрушения:

• R10 = 7,9 км

• R20 = 4,4 км

• R30 = 2,9 км

• R50 = 1,9 км

ОНХ находится на расстоянии 9 км от эпицентра взрыва, значит, он попадает в зону слабого разрушения (R20- R10).

Смотри рис.1.

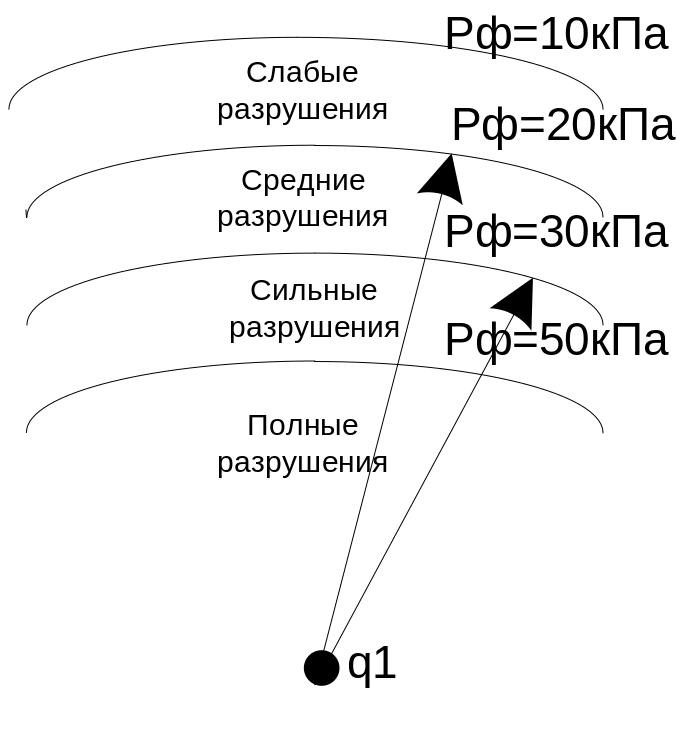

рис.1. Зоны разрушений

Существует три зоны пожаров:

• отдельные пожары;

• сплошные пожары;

• горение и тление в завалах.

Определим, в какой зоне пожаров находится ОНХ:

Мощность взрыва по условию равна 500 Кт. Определим R200 и R600:

R200 = 9,5

R600 = 4,5

ОНХ по условию находится на расстоянии 9 км от взрыва, значит, он находится в зоне сплошных пожаров.

Смотри рис.2.

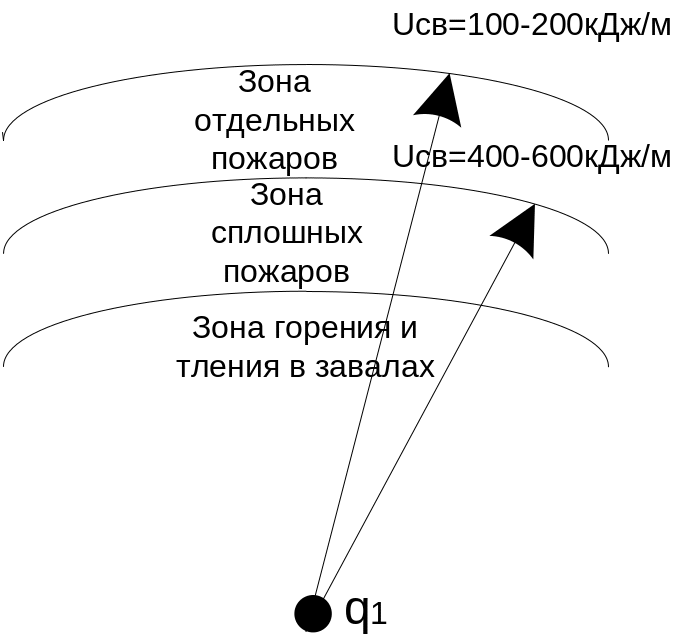

рис.2.Зоны пожаров

Схема по полученным результатам

Вывод:

Объект оказался в зоне слабых разрушений и сплошных пожаров. Нужна частичная эвакуация рабочих и служащих.

Вопрос 2: Оценка химической обстановки.

Определить размеры химического заражения, площадь зоны химического заражения.

Эпицентр химической аварии находится на расстоянии R₃=75 км. Необходимо определить время подхода ядовитого облака к ОНХ. Считаем, что химикаты распространяются от эпицентра равнобедренным треугольником. Сначала нужно определить глубину распространения химикатов по таблице№7:

Хлор - 25т, скорость ветра 1м/c, изотермии Г =11,5, но по исходным данным скорость V_В = 3м/c. Учитывая примечание №1 при изотермии и V_В = 3м/c поправочный коэффициент равен 0,55, следовательно истинная глубина . Если бы емкость была обвалована, то мы бы воспользовались примечанием №2

Теперь, найдем ширину распространения, т.е. длину основания: Ш = 0,03Г, т.к. изотермия, значит: Ш = 0,036,325 = 0,189 км.

Площадь распространения находится как площадь равнобедренного треугольника с основанием Ш и высотой Г:

S = 1/2  Ш  Г = км².

По таблице №9 находим среднюю скорость переноса заражённого облака, для инверсии R₃=20 км V_В = 3м/c

Средняя скорость распространения ветра равна: Vср = 6 м/c

Теперь найдем время подхода химического облака:

.

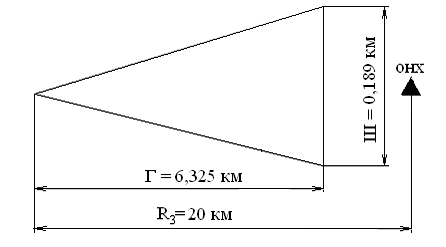

Рис. 3. ОНХ в очагах поражениях.

Вывод:

Объект оказался вне зоны химического заражения. Время на принятие мер защиты рабочих и служащих 55,5 мин

Задание №2:

Оценка радиационной обстановки.

Исходные данные:

q2,Кт	R2,км	Vср,км/ч		Косл	Дзад
1000	75	75	180	7	25

Допустимое время пребывания, чтобы не получить дозу более 25р

Д=Р1*ДТ/ Косл*100 25р

Находим время начала облучения

1) ;

По таблице 10 находим коэффициент пересчета

2)Kt = P₁ / P₀ = 1

3)Существует несколько зон радиоактивного поражения:

Зона	Длина (км)	Поражение (р/час)
А	466	8
Б	192	80
В	118	240
Г	60	800

Чтобы найти Р1 на объекте сначала необходимо найти какой уровень радиации будет приходиться на 1 км., для этого разность уровней радиации расчетных зон разделить на разность длин этих же зон.

ОНХ находится на расстоянии 50 км от эпицентра взрыва, значит он попадает в зону между Б и В.

1. P₁^| = (В_пор – Б_пор) / (Б_км – В_км) =

Теперь рассчитаем дозу облучения на расстоянии R2 от эпицентра взрыва.

P₁ = Б_пор + (Б_км – R2)  P₁^| = 240 + (118 – 75)  9,6 = 652,8 р/час

Проверка:

P₂ = Б_пор - (Б_км – R2)  P₁^| = 800 - (75 – 60)  9,6 = 656 р/час

Примем для дальнейшего расчёта P₁=656 р/час

2. P₀ = P₁ / Kt = 656 / 1 = 656 р/час

3. (Д_зад  К_осл) / P₀ = (25  7) / 656 = 0,3

t_H = 1 час

0,3 Тпр 0,2

По таблице находим Д_Т: Д_Т = 24 р

Тдоп 0,2

t_H = 1 Д_Т= 24р

4)Д = (P₁  Д_Т) / (Косл  q2) = (656  24) / (7  100) = 22,49 < 25р

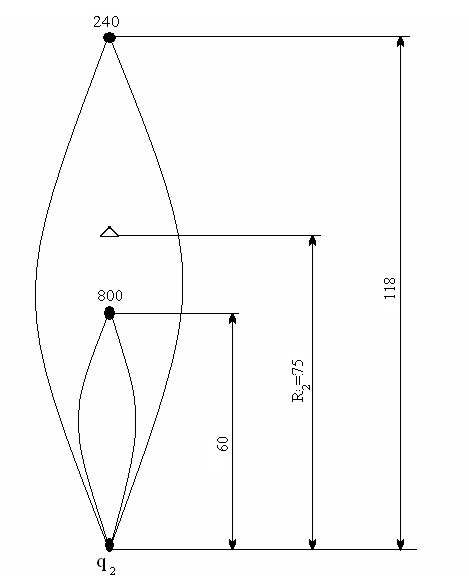

Рис. 1. ОНХ в очагах поражениях

Вывод:

Чтобы рабочие и служащие объекта не получили дозу более 25р необходимо допустимое время пребывания на объекте взять 0,2 часа.
