Томский политехнический университет

Кафедра ЭиБЖ

Индивидуальное задание №1

«ОЦЕНКА ОЧАГОВ ПОРАЖЕНИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ»

Вариант 18

Выполнил: студент гр.8xxx

Принял: преподаватель

Задорожная Т. А.

Томск 2003

Задание №1:

Определение размеров ОЯП и зоны химического поражения.

Исходные данные:

q1, Кт	Вид взрыва	R1		Вид СДЯВ	Кол-во	R3	Vв	Степень	местность
500	В	5,3 км	180	хлор	50 т	15 км	3 м/с	изотермия	Не обвалована

Вопрос №1: Определить в какой зоне разрушений и пожаров окажется ОНХ, площадь ОЯП, Рф и Uсв на объекте.

Sояп = 3,14*(R10)(R10)

Рф - избыточное давление на объекте,

Uсв, кДж/м — световой импульс на объекте.

Существует 3 зоны разрушений:

• R10-R20 – зона слабого разрушения

• R20-R30 - зона среднего разрушения

• R30-R50 - зона сильного разрушения

Определим, в какой из зон разрушений находится ОНХ. Для этого по таблице № 4 найдем, на каком расстоянии от эпицентра взрыва находятся зоны разрушения:

• R10 = 11.5 км

• R20 = 6 км

• R30 = 4,2 км

• R50 = 3 км

ОНХ находится на расстоянии 5,3 км от эпицентра взрыва, значит, он попадает в зону среднего разрушения (R20- R30).

Смотри рис.1.

рис.1. Зоны разрушений

Существует три зоны пожаров:

• отдельные пожары;

• сплошные пожары;

• горение и тление в завалах.

Определим, в какой зоне пожаров находится ОНХ:

Мощность взрыва по условию равна 500 Кт. Определим R200 и R600:

R200 = 14

R600 = 6,3

ОНХ по условию находится на расстоянии 5,3 км от взрыва, значит, он находится в зоне сплошных пожаров.

Смотри рис.2.

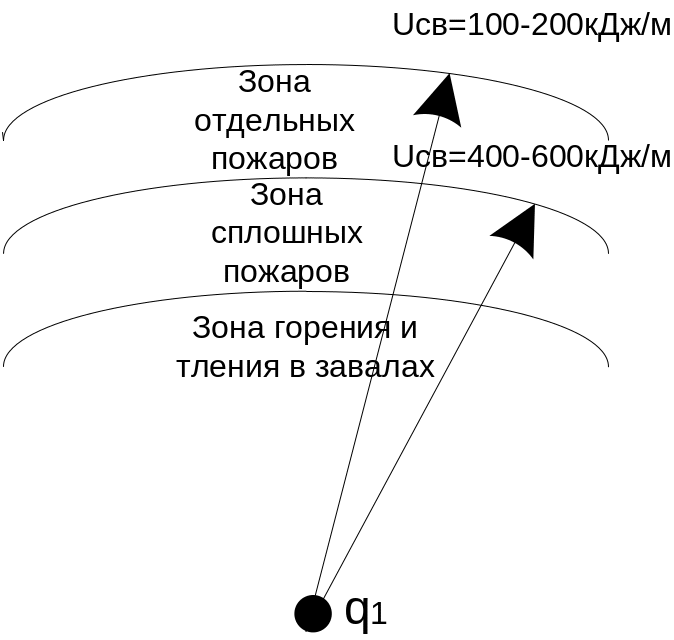

рис.2.Зоны пожаров

Вопрос 2: Оценка химической обстановки.

Эпицентр химической аварии находится на расстоянии R3=15 км. Необходимо определить время подхода ядовитого облака к ОНХ. Считаем, что химикаты распространяются от эпицентра равнобедренным треугольником. Сначала нужно определить глубину распространения химикатов по таблице: Г = 8,8 км.

Теперь, найдем ширину распространения, т.е. длину основания: Ш = 0,15Г, т.к. изотермия, значит: Ш = 0,158,8 = 1,32 км.

Площадь распространения находится как площадь равнобедренного треугольника с основанием Ш и высотой Г:

S = ½  Ш  Г = 5,808 км²

Средняя скорость распространения ветра равна: Vср = 6 м/c

Теперь найдем время подхода химического облака:

Tп = R3/Vср = 15000/(660) = 41,66 мин

Вывод:

Объект оказался в зоне средних разрушений и сплошных пожаров. Глядя на пожары, нужна заблаговременная эвакуация рабочих и служащих. Так же объект оказался в не зоны химического заражения. Время на принятие мер защиты рабочих и служащих 41,66 мин

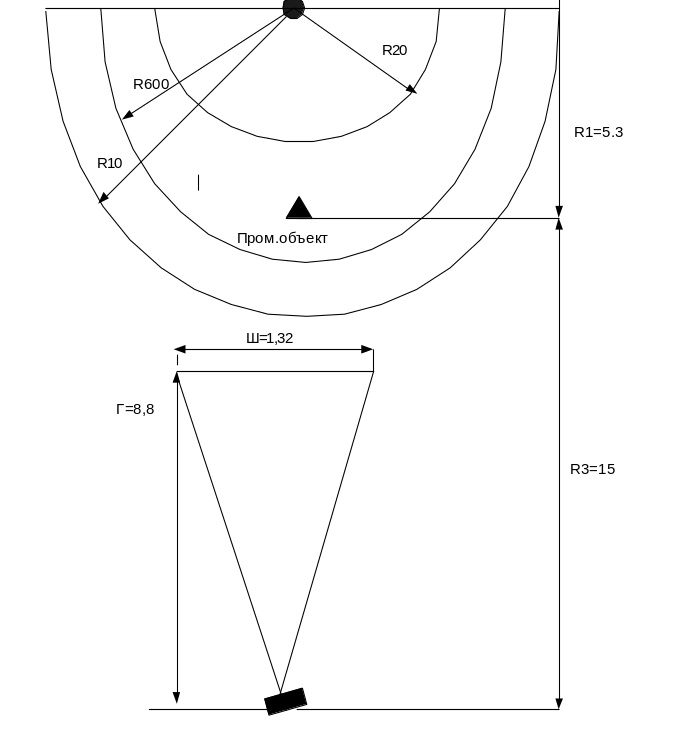

Рис. 3. ОНХ в очагах поражениях.
