1.Понятие системы, подсистемы. Классификация систем. Примеры. Структура системы (определения). Формы структуры системы. Примеры.

Система - средство достижения цели. Система - совокупность взаимосвязанных элементов, обособленная от среды и взаимодействующая с ней как целое.

Особенности системы

1. система обладает новыми свойствами по сравнению с элементами.

2. система- целенаправленное соединение в виде структур и взаимосвязей.

3. система- единство, нарушение которого её разрушает

4. свойство оптимальности

Классификация систем

1. по виду отображаемого объекта выделяют тех - е, биолог - е, соц - е, эконом-ие и т.д.

2. по характеру поведения: детерминированные, вероятностные, игровые,. Детерминированные –системы, в которых будущее полностью определено в настоящем. Вероятностные поведение системы в будущем определяется распределением вероятностей. Игровые системы –системы осуществляющие разумное его поведение в будущем.

3. Системы бывают открытыми и закрытыми. Открытые обмениваются со средой энергией, информацией, массой. Закрытые этого не делают.

4. По сложности структуры, выделяют простые системы – имеют небольшое кол-во состояний, которые легко описать(механическая коробка передач).Сложные системы- имеют большое кол-во состояний, которые легко описать (ЭВМ).Очень сложные системы- нет возможности выявить и анализировать все связи и структуры.(социальная система).хорошо организованная система –ЭВМ. плохо организованная система –социальная.

5. По виду научного направления исследования (математические, физические, психологические, экологические и т.д.)

Характеристика задач системного анализа

1. взаимодействие системы со средой (определение границ системы, ресурсов, взаимодействия, взаимодействие системы с системой более высокого уровня).

2. Формирование альтернатив развития системы

3. Выбор альтернативы(задача принятия решений)

4. Построение имитационных моделей

Структура системы

Элемент – простейшая, неделимая, часть системы.

Пример ПК. Элементы - клавиатура, мышь, системный блок, и т.д.

Элементы – конденсаторы, триггеры и т.д. (нужно помнить о цели!!)

Подсистемы - совокупность взаимосвязанных элементов обладающие свойствами системы. Способные выполнять независимые функции, направленные на достижение цели.

Пример Человек. Подсистема- система органов(сердце+желудок=компоненты системы)

Отличие полсистемы от группы элементов – наличие локальной цели, достижение которой помогает осуществить, глобальную цель системы.

Связь - ограничение степени свободы элементов

Виды структур системы

Структура системы - состав системы и схема связей между элементами .

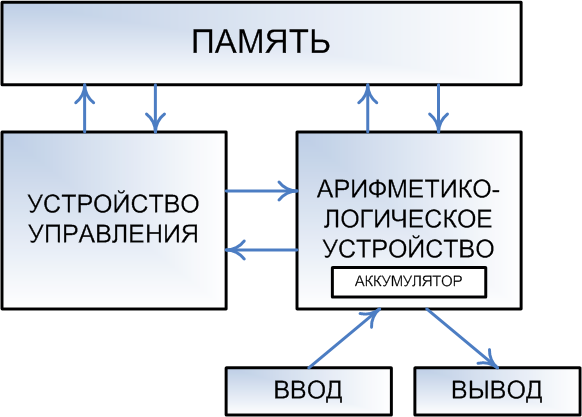

1. сетевая структура- набор узлов (компонентов, находящихся на одном уровне и связей между ними ) Изобразим на примере ЭВМ

Память

Устройство упр - я

Выход

Ариф. Лог. Уст-во.

Вход

Сетевые

Линейные древовидные кольцевые

2) иерархический вид структур–проекция системы отображающая подчинение нижестоящих элементов и вышестоящих.

Иерархическая структура, в которой каждый элемент подчиняется только одному вышестоящему, наз-ся деревом. Если это не так, то это иерархическая структура со слабыми связями.

Дерево Слабые свзяи

3. многоуровневые иерархические структуры.

Эти структуры харак-ся различными принципами отношений в пределах одного уровня и различные право вмешательства вышестоящих в организацию нижестоящих. Для моделирования этих систем используют представления в виде семейства моделей, каждая из которых описывает свою часть системы.

Если описываются каждый уровень организации системы, то такое представление называется стратифицированным, а уровни абстрагирования стратами.

Пример: ЭВМ:

Нижняя страта-физический уровень

Верхняя страта- математико-логический уровень

Человек: Клетки, Органы, Организм.

Слоиопределяют совокупность последовательно решаемых проблем, но без потери замысла основной проблемы, применяются для принятия решений.

Пример: иерархия принятия решений.

!!

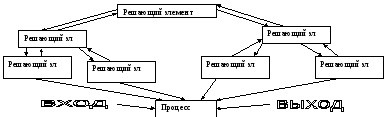

Эшелоны

Система представляется в виде относительно независимых подсистем, каждая из которых может иметь право принятия решений.

Пример
