2. Задание на курсовую работу
Каждому студенту выдается индивидуальное задание, определяющее объем курсовой работы. Задание приводится в начале расчетно-пояснительной записки.
Номер варианта V студенты выбирают по формуле:
(2.1)
где MN – две последние цифры шифра студента заочного обучения (для студентов очного обучения – номер по журналу преподавателя);
P – число (Р = 0 при MN = 0 30; Р = 30 при MN = 31 60; Р = 60 при MN = 61 90; Р = 90 при MN = 91 99).
При MN = 00 номер варианта V = 30.
Пример: шифр студента 7588, MN = 88, Р = 60, V = 88 – 60 = 28.
2.1. Расчет линейной электрической цепи при несинусоидальном входном напряжении
Студенты специализации «Электроснабжение железных дорог» выполняют только задание 2.1.2, студенты всех остальных специализаций – все задания (2.1.1 – 2.1.3).
2.1.1. Разложить заданное напряжение u(ωt) (рис. 2.1, а) в ряд Фурье, ограничившись пятой гармоникой. Исходные данные для кривой напряжения приведены в табл. 2.1. Построить в одной системе координат временные графики гармоник напряжения, суммарную кривую и заданное напряжение.
2.1.2. Рассчитать цепь при воздействии на нее несинусоидального приложенного напряжения (рис. 2.1, б), описываемого выражением
. (2.2)
Рис. 2.1. Форма входного напряжения к п.2.1.1 (а) и к п.2.1.2 (б)
Определить:
действующее значение напряжения U;
форму кривой напряжения u, для чего на чертеже построить гармоники напряжения и суммарную кривую напряжения u, полученную в результате графического сложения отдельных гармоник;
Таблица 2.1
Характеристика периодического несинусоидального напряжения u(ωt)
Номер варианта V |
Координаты точек |
Вид симметрии |
|||||
u, В |
t, градусы |
||||||
1 |
2 |
3 |
1 |
2 |
3 |
||
1 |
100 |
100 |
100 |
45 |
105 |
150 |
Относительно оси абсцисс |
2 |
-40 |
100 |
70 |
30 |
90 |
150 |
|
3 |
80 |
50 |
100 |
30 |
90 |
150 |
|
4 |
60 |
100 |
-40 |
15 |
75 |
150 |
|
5 |
100 |
40 |
70 |
45 |
90 |
150 |
|
6 |
100 |
50 |
100 |
30 |
90 |
150 |
|
7 |
40 |
-20 |
100 |
30 |
75 |
150 |
|
8 |
50 |
50 |
100 |
30 |
105 |
150 |
|
9 |
100 |
50 |
80 |
30 |
90 |
150 |
|
10 |
-40 |
40 |
70 |
30 |
90 |
150 |
|
11 |
100 |
100 |
100 |
45 |
105 |
150 |
Относительно оси ординат |
12 |
-40 |
100 |
70 |
30 |
90 |
150 |
|
13 |
80 |
50 |
100 |
30 |
90 |
150 |
|
14 |
60 |
100 |
-40 |
15 |
75 |
150 |
|
15 |
100 |
40 |
70 |
45 |
90 |
150 |
|
16 |
100 |
50 |
100 |
30 |
90 |
150 |
|
17 |
40 |
-20 |
100 |
30 |
75 |
150 |
|
18 |
50 |
50 |
100 |
30 |
105 |
150 |
|
19 |
100 |
50 |
80 |
30 |
90 |
150 |
|
20 |
-40 |
40 |
70 |
30 |
90 |
150 |
|
21 |
100 |
100 |
100 |
45 |
105 |
150 |
Относительно начала координат |
22 |
-40 |
100 |
70 |
30 |
90 |
150 |
|
23 |
80 |
50 |
100 |
30 |
90 |
150 |
|
24 |
60 |
100 |
-40 |
15 |
75 |
150 |
|
25 |
100 |
40 |
70 |
45 |
90 |
150 |
|
26 |
100 |
50 |
100 |
30 |
90 |
150 |
|
27 |
40 |
-20 |
100 |
30 |
75 |
150 |
|
28 |
50 |
50 |
100 |
30 |
105 |
150 |
|
29 |
100 |
50 |
80 |
30 |
90 |
150 |
|
30 |
-40 |
40 |
70 |
30 |
90 |
150 |
входное сопротивление и мгновенное значение тока для всех гармоник напряжения;
действующее значение напряжения U;
форму кривой напряжения u, для чего на чертеже построить гармоники напряжения и суммарную кривую напряжения u, полученную в результате графического сложения отдельных гармоник;
входное сопротивление и мгновенное значение тока для всех гармоник напряжения;
мгновенное значение тока на неразветвленном участке i и действующее значение тока I;
активную P, реактивную Q и полную S мощность цепи;
форму кривой тока i, для чего на чертеже построить гармоники тока и суммарную кривую тока i, полученную в результате графического сложения отдельных гармоник.
Исходные данные для студентов специализации «Электроснабжение железных дорог»: схема – на рис. 2.2 в соответствии с номером варианта V, значения параметров для расчета – в табл. 2.2 в соответствии с предпоследней цифрой номера шифра М (см. выше).
Исходные данные для студентов других специализаций (схему – на рис. 2.3, исходные данные, частоту f = 1 ÷ 3 кГц, амплитуду импульсов Um = 7 ÷ 10 В) задает преподаватель. Значения параметров элементов приведены в табл. 2.3.
Таблица 2.2
Исходные данные для решения задачи
Предпоследняя цифра шифра |
U0, В |
Um, B |
, 1/c |
r1, Ом |
r2, Ом |
L1, мГн |
С1, мкФ |
L2, мГн |
С2, мкФ |
1 |
20 |
100 |
1000 |
25 |
20 |
15 |
40 |
10 |
30 |
2 |
15 |
90 |
2000 |
10 |
10 |
10 |
20 |
15 |
20 |
3 |
10 |
80 |
3000 |
40 |
35 |
12 |
10 |
10 |
15 |
4 |
10 |
70 |
4000 |
120 |
90 |
20 |
3 |
5 |
10 |
5 |
10 |
60 |
5000 |
45 |
65 |
4 |
4 |
6 |
8 |
6 |
-10 |
85 |
4000 |
20 |
25 |
10 |
50 |
20 |
40 |
7 |
-10 |
75 |
3000 |
35 |
40 |
6 |
5 |
5 |
10 |
8 |
-10 |
65 |
2000 |
15 |
20 |
15 |
20 |
10 |
15 |
9 |
-15 |
95 |
5000 |
100 |
100 |
20 |
2 |
15 |
5 |
0 |
-20 |
100 |
10000 |
25 |
30 |
2 |
1 |
3 |
2 |
Рис. 2.2. Схемы электрических цепей к расчету цепи несинусоидального тока

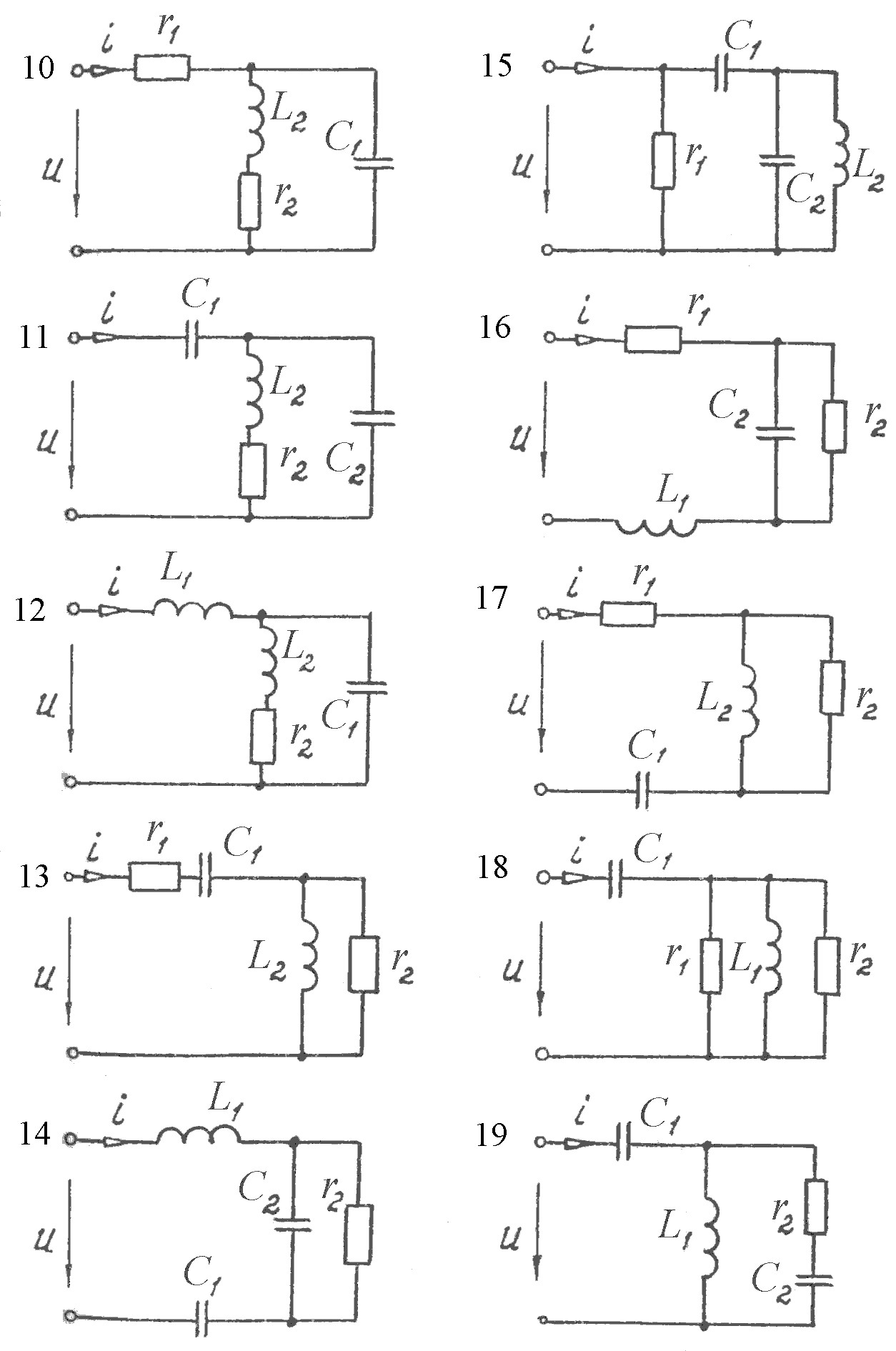

Рис. 2.2, лист 2
Рис. 2.2, лист 3
Таблица 2.3
Параметры элементов схемы замещения
Номер схемы |
r1, кОм |
r2, кОм |
r3, кОм |
rк, Ом |
L, мГн |
С, мкФ |
1 |
1,49 |
5,12 |
1,71 |
40,5 |
14,6 |
0,25 |
2 |
1,48 |
5,10 |
1,70 |
49,1 |
19,5 |
0,25 |
3 |
1,45 |
0,202 |
1,21 |
57,2 |
25,2 |
0,15 |
4 |
1,48 |
5,08 |
1,50 |
69,2 |
16,7 |
0,15 |
5 |
1,45 |
5,27 |
1,69 |
45,6 |
24,0 |
0,10 |
6 |
1,48 |
5,29 |
1,69 |
31,8 |
12,1 |
0,10 |
7 |
1,46 |
0,106 |
1,69 |
60,4 |
15,4 |
0,10 |
8 |
1,47 |
5,07 |
1,69 |
41,1 |
14,0 |
0,10 |
2.1.3. Записать формулу для определения входного сопротивления для нулевой, первой и k-й гармоник напряжения в соответствии со схемой (см. рис. 2.2).
Рис. 2.3. Схемы электрических цепей
вх. 2
Рис. 2.3, лист 2
