Финансовая функция ППЛАТ(Ставка;Кпер;Пс;БС;Тип) вычисляет величину постоянных выплат по ссуде на основе постоянной процентной ставки. Аргументами этой функции являются:

−Ставка – процентная ставка по ссуде;

−Кпер – общее число выплат по ссуде;

−Пс – значение взятой ссуды;

−Бс – будущая сумма или баланс наличности, которой нужно достичь после последней выплаты. Если БС опущено, оно полагается равным нулю;

−Тип – равное 0 число или опущено, если платить нужно в конце периода

илиравное 1 число, если платить нужно в начале периода.

На вкладке Данные-Работа с данными-Анализ «что-если» выбрать Подбор параметра и заполнить данными:

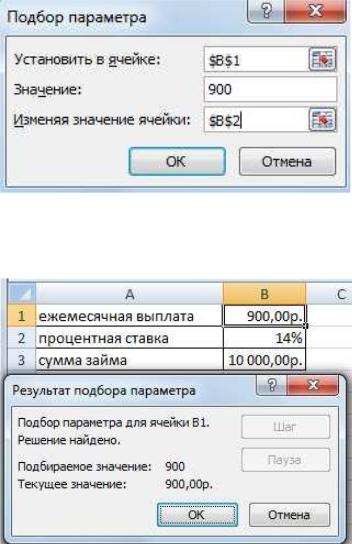

Рис. 9.3 Окно «Подбор параметра»

Рис. 9.4 Решение задачи

51

Раздел 10. Алгоритм. Способы описания алгоритмов

Алгоритм и его свойства. Разработка блок-схем

Цель работы: усвоить понятие «алгоритм» и его свойства. Знать способы представления основных типов алгоритмов. Уметь записать алгоритм графически, в виде блок-схемы.

Алгоритм это последовательность арифметических, логических и прочих операций, необходимых для выполнения на ЭВМ.

Понятие алгоритма – одно из фундаментальных понятий информатики, которое исторически оформилось в самостоятельную дисциплину, теорию алгоритмов, очень близкую к другой дисциплине «математическая логика». С другой стороны, дисциплину теория алгоритмов можно рассматривать промежуточной или связующей между двумя дисциплинами: математикой и информатикой

Основными свойствами алгоритмов являются:

1.Универсальность (массовость) – применимость алгоритма к различным наборам исходных данных.

2.Дискретность – процесс решения задачи по алгоритму разбит на отдельные действия.

3.Однозначность (детерминированность) – правила и порядок выполнения действий алгоритма имеют единственное толкование.

4.Конечность – каждое из действий и весь алгоритм в целом обязательно завершаются.

5.Результативность – по завершении выполнения алгоритма обязательно получается конечный результат.

6.Выполнимость – алгоритм достигает результата за конечное число шагов. Алгоритм должен быть всегда результативен, иметь свойство повторяемости и

рассчитан на конкретного исполнителя. В технике таким исполнителем является ЭВМ. Для обеспечения возможности реализации на ЭВМ алгоритм должен быть описан на языке, понятном ЭВМ, то есть на машинном языке, созданным с помощью языка программирования.

Алгоритм может быть представлен различными способами, в частности:

1.словесно;

2.таблично;

3.в виде блок-схемы;

4.на алгоритмическом языке.

Блок схема – это графическое представление алгоритма при помощи стандартных обозначений. Блок схемы составляются в соответствии с ГОСТами. ГОСТы алгоритмов: ГОСТ 19.002-80, ГОСТ 19.003-80. На схемах алгоритмов выполняемые действия изображаются в виде отдельных блоков, которые соединяются между собой линиями связи в порядке выполнения действий. На линиях связи могут ставиться стрелки, причем, если направление связи слева направо или сверху вниз, то стрелки не ставятся. Блоки нумеруются. Внутри блока дается информация о выполняемых действиях.

52

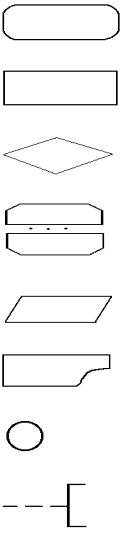

Основные блоки, используемые при составлении алгоритмов

53

Раздел 11. Интегрированная среда языка Visual Basic

Составление линейных алгоритмов

Цель работы: усвоить понятие «алгоритм» и его свойства. Уметь записать алгоритм графически, в виде блок-схемы. Научиться использовать язык программирования Visual Basic for Applications (VBA) для разработки модулей в Excel на основе линейных алгоритмов.

Линейный алгоритм является наиболее простым. В нем предполагается последовательное выполнение операций. В этом алгоритме не предусмотрены проверки условий или повторений, т.е. циклы.

VBA – это язык объектно-ориентированного программирования. Основными парадигмами являются объект, свойство, метод, событие, класс и семейство объектов.

Объект – это инкапсуляция данных вместе с кодом, предназначенным для их обработки.

Методы – это действия, выполняемые над объектом. Объект.метод – синтаксис метода

Классы – это проект, на основе которого будет создан объект, т.е. класс определяет имя объекта, его свойства и действия, над ним выполняемые. А каждый объект, свою очередь, является экземпляром класса.

Семейство – объект, содержащий несколько других объектов того же типа: Worksheets (“Лист 1”) – рабочий лист с имени Лист1,

Worksheets (1) – первый лист рабочей книги.

Классы – это проект, на основе которого будет создан объект, т.е. класс определяет имя объекта, его свойства и действия, над ним выполняемые. А каждый объект, свою очередь, является экземпляром класса.

Проверка правописания происходит на этапе компиляции командой Debug (Отладка) / Compile (Компилировать). Для запуска программы требуется выполнить команду Run (Запуск).

Структура программного кода:

Sub<Имя> ([<Список аргументов>])

[Dim <Имя> [As <Тип>]]

[Const <Имя> [As <Тип>] = <Выражение>] [Инструкции]

End Sub

<Имя> – имя процедуры, удовлетворяющее стандартным правилам именования; <Список аргументов> – список переменных, представляющий аргументы, которые передаются в процедуру при ее вызове. Имена переменных разделяются запятой.

Dim <Имя> [As <Тип>] – блок описания переменных;

Const <Имя> [As <Тип>] = <Выражение> – блок описания констант; Инструкции – любой набор любых команд VBA;

Sub, End Sub – служебные операторы начала и окончания программы(процедуры).

54

Для выполнения работы необходимо иметь компьютер с операционной системой Windows XP, электронные таблицы Excel с приложением в виде языка Visual Basic for Applications.

Задание № 1. Написать программу, которая вычисляет периметр треугольника. Запись программы в виде блок-схемы (рис. 11) и визуальное представление формы для ввода данных (рис. 11.1) и результата (рис. 11.2):

Программный код:

Option Explicit

Sub ПериметрТреугольника()

Dim ВтораяСторона, ТретьяСторона, Периметр As Single ВтораяСторона = 3.5

ТретьяСторона = InputBox("Введите значение третьей стороны треугольника", "Третья сторона")

Периметр = Cells(1, 4) + ВтораяСторона + ТретьяСторона MsgBox "Периметр треугольника = " & Периметр

End Sub

начало

Вторая сторона = 3.4

Ввод значений третьей стороны

Вычисление периметра треугольника

Вывод

результата

конец

Рис. 11 Блок-схема решения задачи

55

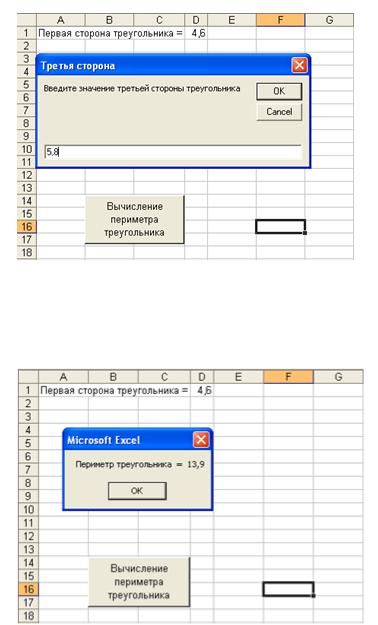

Рис. 11.1 Ввод исходных данных

Рис. 11.2 Вывод результата

56

Задание № 3. Вычислить f, задав значения переменным:

Программный код:

Sub Main()

Dim x, y, t, res As Single x = -3

y = 2 t = 0.5

res = (x / (4.8 * x ^ 3 - y) ^ 3) + 1 / 4 * (t - 3 / x) MsgBox "res=" & CStr(res)

End Sub

Private Sub CommandButton2_Click()

Dim x, y, t, res As Single

x = Cells(3, 9)

y = Cells(3, 10)

t = Cells(3, 11)

res = (x / (4.8 * x ^ 3 - y) ^ 3) + 1 / 4 * (t - 3 / x) Cells(5, 10) = res

End Sub

Визуальное представление решения задачи представлено на рис. 11.6.

Рис. 11.6 Визуальное представление решения задачи

58

Задание № 4. Вычислить Y, задав значения переменным:

Программный код

Sub Main()

Dim x, b, a, res As Single x = -3

b = 2 a = 0,5

res = (Sqr(5 * x ^ 4 + 2 * Sin(b) ^ 2)) / Cos(Abs(a ^ 3 - 3 * Tan(b))) MsgBox "res=" & CStr(res)

End Sub

Private Sub CommandButton1_Click()

Dim x, b, a, res As Single

x = Cells(3, 1)

b = Cells(3, 2)

a = Cells(3, 3)

res = (Sqr(5 * x ^ 4 + 2 * Sin(b) ^ 2)) / Cos(Abs(a ^ 3 - 3 * Tan(b))) Cells(5, 2) = res

End Sub

Визуальное представление решения задачи представлено на рис. 11.7.

Рис. 11.7 Визуальное представление решения задачи

59

Раздел 12. Управляющие структуры языка Visual Basic

Программирование алгоритмов альтернативной обработки данных: условный оператор (if) и оператора (Case)

Цель работы: формирование совокупности знаний об операторах программ разветвляющейся структуры. Овладение практическими навыками разработки, программирования вычислительного процесса разветвляющейся структуры.

Для реализации ветвлений в программах на VBA используются следующие операторы:

•условный оператор If;

•оператор выбора Select Case;

•оператор безусловного перехода Goto.

Условный оператор If;

Условный оператор – это структура, которая выбирает ту или иную ветвь кода процедуры на основе некоторого предопределенного условия или группы условий. Общий синтакис условного оператора:

If <условие1> Then <Блок операторов1>

[ElseIf <условие2> Then <Блок операторов2> [ElseIf <условиеN> Then <Блок операторовN>]

[Else

<Блок операторов_Else>]] End If

где:

<условиеN> – проверяемое условное выражение;

<Блок операторовN> – операторы, выполняемые при истинности условия; <Блок операторов_Else> – операторы, выполняемые по умолчанию.

Блоки ElseIf и Else – необязательны.

Помимо приведенной полной формы, поддерживается синтаксис краткой однострочной формы условного оператора следующего вида:

If <условие> Then <оператор>

Примеры использования условного оператора:

Полная форма условного оператора:
