Синхронизация

1)Осциллограф обеспечивает следующие режимы запуска развертки:

•Автоматический, с ручной установкой уровня синхронизации, для сигналов с частотой не менее 40 Гц;

•Ждущая.

•TV-H - синхронизация по строкам;

•TV-V - синхронизация по кадрам;

2)Осциллограф обеспечивает следующие режимы синхронизации:

•Синхронизацию сигналом в канале 1 (канале 2), в одноканальном режиме;

•Синхронизацию сигналом в канале 1 (канале 2), в двухканальном режиме и режиме суммирования входных сигналов;

•Синхронизацию сигналом поочередно в канале 1 и канале 2, в

двухканальном режиме и режиме суммирования входных сигналов;

•Синхронизацию от сети;

•Синхронизацию от внешнего источника.

3)Осциллограф обеспечивает изменение полярности сигнала синхронизации.

4)Внутренняя синхронизация обеспечивается при следующих уровнях входного сигнала:

Внешняя синхронизация обеспечивается при следующих уровнях входного сигнала:

Параметры входа внешней синхронизации:

72

активное сопротивление 1 МОм ± 2 %

5)Допускаемое суммарное значение постоянного и переменного напряжения на входе внешней синхронизациине более 300 В, при этом частота переменного напряжение не должна превышать значения 1 кГц.

X-Y вход

1)Осциллограф обеспечивает режим работы X-Y входа.

2)При этом входом оси X является сигнала подаваемый на вход канала 1,а

входом оси Y является сигнала подаваемый на вход канала 2.

3)Ширина полосы пропускания составляет 0...500 кГц.

4)Фазовый сдвиг - ± 3° на частоте 50 кГц.

ZBXOД

1)Осциллограф обеспечивает яркостную модуляцию входного сигнала

(режим работы Z-вход).

2)Чувствительность входа Z составляет 5 В, яркость свечения увеличивается при подаче отрицательного напряжения.

3)Полоса пропускания в этом режиме составляет 2 МГц.

4)Допускаемое суммарное значение постоянного и переменного напряжения на входе внешней синхронизации не более 30 В, при этом частота переменного напряжение не должна превышать значения 1 кГц.

5)Активное сопротивление входа внешней модуляции яркости составляет не менее 47 кОм ± 2 %.

Параметры калибратора (предназначен только для калибровки делителей

73

Функциональный генератор (только для GOS-620FG)

1)Генератор обеспечивает формирование частот в диапазоне от 0,1 Гц до 1Мгц на 7 поддиапазонах с перекрытием по частоте не менее

10:1.

2)Форма выходного сигнала:

•Синус

•Прямоугольник

•Треугольник

3)Выходное сопротивление: (50 ± 5) Ом

4)Выходное напряжение не менее 14В; постоянное смещение ± 6 В

5)Коэффициент нелинейных искажений не более 2%; фазовый дрейф менее чем 1/33

6)Асимметрия сигнала прямоугольной формы не более 3% на частоте 1 кГц.

7)Время нарастания и спада сигнала прямоугольной формы не более 120 не,

на 50 Ом.

74

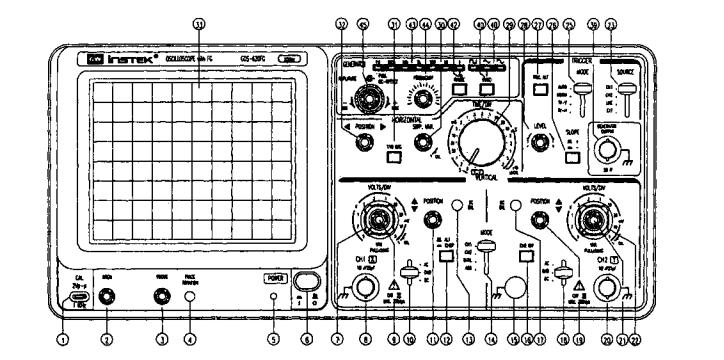

Расположение и назначение органов управления (передняя панель)

Цепи ЭЛТ:

(6) POWER (Выключатель сетевого питания). Когда этот выключатель

включен, загорается индикатор (8).

(2)INTEN (яркость) Регулирует яркость изображения.

76

(3)FOCUS (фокус) Регулировка фокуса изображения.

(4)TRACE ROTATION (поворот) Регулировка изображения,

параллельно линиям шкалы. (33) FILTER (Фильтр).

Органы управления тракта вертикального отклонения:

(8) СН 1(Х) (Канал 1) вход канала 1. В режиме X-Y, входной канал Х-

оси.

(20) СН 2 (Y) (Канал 2) вход канала 2. В режиме X-Y, входной канал Y-

оси.

(10)(18) AC-DC-GND Переключатель режима входов усилителя.

АС: закрытый вход

DC: открытый вход

GND: Вход усилителя отключается от источника сигнала и заземляется.

(7)(22) VOLTS/DIV (вольт/дел) Устанавливают коэффициенты отклонения каналов от 5 мВ/дел до 5 В/дел в 10 диапазонах.

(9)(21) VARIABLE (плавно) Плавное изменение коэффициентов отклонения каналов с перекрытием не менее чем в 2.5 раза в каждом положении переключателей в/дел. Когда ручка вытянута (режим х5 раз)

происходит увеличение амплитуды в 5 раз.

(13) (17) СН 1 и СН2 DC BAL балансировка каналов 1 и 2.

(11)(19) POSITION (положение) Регулировка положения лучей обеих каналов по вертикали. (16)

INV СН 2 (инвертирование в канале 2) Инвертирование сигнала в канале

2

(14)VERT MODE (режимы) Переключатель режима работы усилителя в положениях:

СН 1: на экране наблюдается сигнал канала 1.

СН 2: на экране наблюдается сигнал канала 2.

ALT: на экране наблюдаются изображения сигналов обоих каналов.

77

ADD: На экране наблюдается алгебраическая сумма или разность (при нажатии кнопки СН 2 INV сигналов каналов 1 и 2.

(12) ALT/CHOP Когда кнопка отжата в двухканальном режиме,

режим работы коммутатора выбирается автоматически исходя из положения ручки время/дел. При нажатии на кнопку коммутатор принудительно переключается в режим попеременный.

Органы управления синхронизации:

(23) ЕХТ (ЕХТ НОR)(внешний). Вход внешней синхронизации и для подачи исследуемого сигнала непосредственно на входной усилитель X.

Чтобы использовать этот вход переключите выключатель (23) в положение ЕХТ. Для входа синхронизации используйте вход (24) на задней панели.

(23) SOURCE (источник). Выбирает режим внутренней синхронизации и внешней.

СН 1 (Канал 1)(X-Y): Развертка синхронизируется сигналом с первого канала.

СН 2 (Канал 2): Развертка синхронизируется сигналом со второго канала.

(27)TRIG.ALT: Развертка поочередно синхронизируется сигналом с 1-го и 2-го каналов.

LINE (сеть): Развёртка синхронизируется от сети

ЕХТ (внешний): Развёртка синхронизируется внешним сигналом.

(26) SLOPE (полярность). Переключатель полярности синхронизирующего сигнала.

"+":Развёртки синхронизируются положительным перепадом исследуемого сигнала.

78

"-":Развёртки синхронизируются отрицательным перепадом исследуемого сигнала.

(28) LEVEL (уровень). Выбирает уровень исследуемого сигнала, при

котором происходит запуск развёртки. |

(25) TRIGER MODE выбор режима работы запуска развертки

AUTO если нет сигнала синхронизации или он меньше 25 Гц,

развертка переходит в автоколебательный режим

NORM развертка запускается только при наличии входного сигнала

TV-V синхронизация по вертикали (по кадрам)

TV-H синхронизация по горизонтали (по строкам)

В обоих режимах полярность сигнала должна быть отрицательной

Органы управления развёрткой.

(29) ВРЕМЯ /ДЕЛ устанавливает коэффициент развёртки от 0,2 мкс/дел до 0,5 с/дел 20 ступенями. При переводе в положение X-Y обеспечивается наблюдение фигур Лисажжу.

(30) SWP.VAR (развертка плавно) Обеспечивает плавную регулировку коэффициента развёртки с перекрытием

2.5раза в каждом положении переключателя время/дел.

(32)POSITION (положение). Перемещает изображение по горизонтали.

(31)x l0 MAG (увеличение в 10).Скорость развёртки увеличивается в 10 раз.

Функциональный генератор.

(39)GENERATOR OUTPUT Выход генератор 50 Ом

79

(40) WAVERFORM SELECTOR форма сигнала может быть изменена нажатием на кнопку, в последовательности

синус-треугольник-прямоугольник-синус.

(41)OUTPUT WAVERFORM DISPLAY индикатор формы сигнала

(42)FREQ RANGE установка диапазона частоты выходного сигнала. При нажатии на кнопку выбирается диапазон 1 МГц, 100

кГц, 10 кГц, 1кГц, 100 Гц, 10 Гц и 1 Гц.

(43)FREQUENCY RANGE DISPLAY индикатор диапазона

(44)FREQUENCY при вращении ручки происходит плавная

перестройка частоты

(43) AMPLITUDE/DC LEVEL вращение ручки изменяет амплитуду выходного сигнала. Если вытянуть ручку на себя и вращать, к выходному сигналу добавляется постоянная составляющая.

(1) CAL выход калибратора 2 В и частотой 1 кГц

(15) GND гнездо подключения заземления.

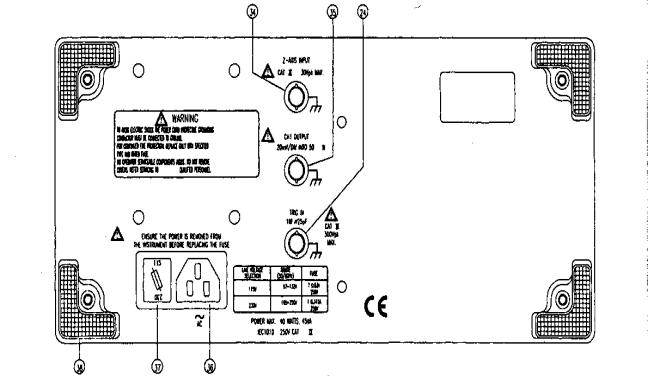

5.2 Расположение и назначение органов управления (задняя панель).

80
