Режим калибровки дает пользователю возможность установки коэффициента усиления и компенсации потерь в кабеле в процессе теста. Для калибровки соедините выход генератора с входом анализатора спектра. Запустите режим калибровки, анализатор спектра произведет все необходимые измерения.

При изменении центральной частоты и полосы обзора, данные предыдущей калибровки будут сброшены и процесс калибровки следует повторить.

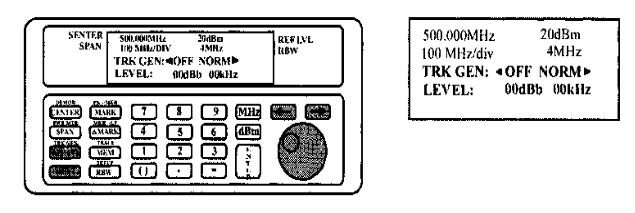

Рисунок 7.16

7.4.16 Измеритель мощности (при установленной опции)

Анализатор спектра GSP-810 может быть дополнен опцией измерителя мощности. Для выбора этого режима нажмите кнопки SHIFT PWR MTR. Во второй части ЖКИ появятся значение измеренной мощности в тУили dBm, в

зависимости от установленного в SETUP значения, эта надпись свидетельствует о включении режима измерителя мощности. Пределы измерения мощности составляют 2 мВт, 20 мВт, 200 мВт, 2 Вт. Пределы измерения выбираются или ручную или автоматически в зависимости от установленного режима. Частота,

на которой производятся измерения, индицируется в виде четырех чисел привязанных к центральной частоте.

При измерении мощности предварительно необходимо установить «нуль»,

при установке нуля, сигнал на вход анализатора спектра, не должен подаваться.

134

Если измеренная мощность составляет «- », в выбранных единицах измерения это будет 0 mV или 0dBm.

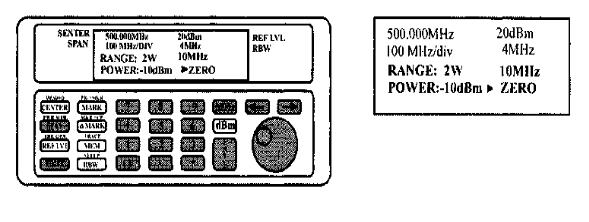

Режим установки измерителя мощности показан на рис. 7.17

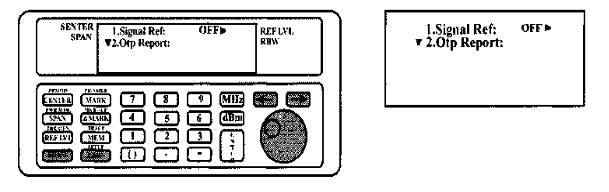

Рисунок 7.17

7.4.17 Сохранение параметров начальной установки анализатора спектра в

энергонезависимой памяти

В энергонезависимой памяти анализатора спектра возможно сохранение данных о центральной частоте, полосе обзора, уровне входного сигнала,

установленных параметрах работы маркеров, измерителя мощности и следящего генератора. Эти данные буду автоматически установлены при включении питания анализатора спектра. Для записи этих значений,

установите выше указанные параметры, нажмите кнопку SHIFT SETUP и ENTER.

135

8. ОСЦИЛЛОГРАФ ЦИФРОВОЙ GDS-806S/806C

8.1 Назначение

Настоящее руководство по эксплуатации (РЭ) предназначено для лиц,

работающих с прибором, а также для обслуживающего и ремонтного персонала.

РЭ включает в себя все данные о приборе, указания по работе.

РЭ содержит сведения об осциллографах типа GDS-806S; GDS-806C,

осциллографах типа GDS-8103; GDS-810C, осциллографах типа GDS-820S; GDS-820C и осциллографах типа GDS-840S; GDS-840C. Данные серии осциллографов отличаются полосой пропускания (60, 100, 150 и 250 МГц), но порядок работы однотипен для всех типов осциллографов. Принципиальные различия для различных серий выделены в примечания.

Все радиоэлементы, встречающиеся в руководстве, обозначены позиционными номерами в соответствии со схемой электрической принципиальной. При изучении прибора следует пользоваться комплектом принципиальных электрических схем.

В связи с постоянной работой по совершенствованию изделия,

повышающей его надежность и улучшающей условия эксплуатации, в

конструкцию могут быть внесены незначительные изменения, не отражённые в настоящем издании.

Осциллографы цифровые GDS-806S; GDS-806C (далее осциллографы)

предназначены для исследования и измерения параметров периодических сигналов в полосе частот 0..60 МГц и однократных сигналов в полосе частот до 10 МГц. Осциллографы цифровые GDS-8103; GDS-810С (далее осциллографы) предназначены для исследования и измерения параметров периодических сигналов в полосе частот 0..100 МГц и однократных сигналов в полосе частот до 10 МГц. Осциллографы цифровые GDS-820S; GDS-820C

136

(далее осциллографы) предназначены для исследования и измерения параметров периодических сигналов в полосе частот 0..150 МГц и однократных сигналов в полосе частот до 10 МГц. Осциллографы цифровые

GDS-840S; GDS-840C; (далее осциллографы) предназначены для исследования и измерения параметров периодических сигналов в полосе частот 0..250 МГц и однократных сигналов в полосе частот до 10 МГц.

Осциллографы всех серий обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 не до 10 с, автоматическую установку размеров изображения,

автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на экран дисплея.

Осциллографы обеспечивают возможность подключения к персональному компьютеру через стык RS-232 или USB. В осциллографах также имеются интерфейсы LPT для подключения принтера и «годен-

негоден» для допускового контроля. Возможна установка опции GPIB

вместо инетерфейсов USB,LPT и «годен-негоден».

Осциллографы обеспечивают возможность подключения к внешнему лазерному принтеру, для распечатки результатов отображаемых на дисплее.

Различия в возможностях осциллографов приведены в таблице ниже:

Таблица 8.1

137

8.2Технические данные

8.2.1Тракт вертикального отклонения

Коэффициенты отклонения каждого из каналов вертикального

отклонения имеют значения от 2мВ/дел до 5 В/дел в последовательности

1;2;5 при непосредственном входе.

Пределы допускаемого значения погрешности коэффициентов отклонения каждого из каналов 1 и 2 на частоте 1 кГц не превышает:

при непосредственном входе ±3%»

с делителем 1:10 - ±4%.

Пределы допускаемого значения абсолютной погрешности измерения напряжения в опорном диапазоне частот до 3 МГц при непосредственном входе составляют:

±(0,03*UИзм+0,05*К) В, где:

UИзмизмеренное значение напряжения, В;

К - величина численно равная установленному значению коэффициента отклонения, В.

Пределы допускаемого значения погрешности измерения напряжения в опорном диапазоне частот до 3 МГц с делителем 1:10 составляют

±(0,04*UИзм+0;05*К) В, где:

Uизмизмеренное значение напряжения, В;

К - величина численно равная установленному значению коэффициента отклонения, В.

138

Полоса пропускания осциллографа при непосредственном входе составляет:

для периодического сигнала 60 МГц;

для однократного сигнала 10 МГц.

При подключении делителя 1:10, из комплекта осциллографа, в положении

1:1 полоса пропускания осциллографа составляет б МГц, в положении 1:10,

составляет 60 МГц для периодического сигнала и 10 МГц для однократного сигнала. В осциллографе предусмотрено ограничение полосы пропускания входного сигнала до 20 МГц.

Время нарастания переходной характеристики (ПХ) каждого из каналов вертикального отклонения при непосредственном входе и периодическом сигнале составляет не более 7.5 нс.

Параметры входов каждого из каналов усилителя:

Примечание: в положении делителя 1:1 параметры осциллографа составляют:

Осциллограф обеспечивает следующие режимы связи входного усилителя:

закрытый вход (АС) -обеспечивает прохождение сигналов на вход усилителя вертикального отклонения с частотой более 10 Гц,

139

открытый вход (DC) обеспечивает прохождение сигналов на вход усилителя вертикального отклонения во всей полосе частот, включая постоянную составляющую.

вход усилителя закорочен на корпус (GND), входной сигнал не поступает на вход усилителя и физически отключен от входа усилителя.

Осциллограф обеспечивает следующие режимы каналов вертикального отклонения:

наблюдение сигналов по каналам 1, 2, 1 и 2;

суммы 1+2 при открытых и закрытых входах каналов 1 и 2;

инвертирование сигнала в каналах 1 и 2;

быстрое преобразование Фурье (БПФ) в каналах 1 или 2;

автоматическую установку размеров изображения и автоматическую синхронизацию исследуемого сигнала.

Допускаемое суммарное значение постоянного и переменного напряжения на входе каждого из каналов усилителя:

при этом, частота переменного напряжение не должна превышать значения 1

кГц.

Предел перемещения луча по вертикали в каждом из каналов вертикального отклонения, в зависимости от положение переключателя В/дел, не менее:

8.2.2 Тракт горизонтального отклонения

140

Коэффициент развертки осциллографа имеет значения от 1 нс/дел до 10

с/дел, в последовательности 1; 2,5; 5.

Пределы допускаемого значения абсолютной погрешности измерения временных интервалов составляет ±(0,0001*ТИзм+0,04*К+40 пс)с, где Тизм -

измеренное значение временного интервала, с;

К - величина численно равная установленному значению коэффициента развертки, с.

Осциллограф обеспечивает следующие режимы работы трактата горизонтального отклонения:

работа на основной развертке

возможность выделения «окна»

увеличение выделенного окна.

8.2.3Синхронизация

Осциллограф обеспечивает следующие режимы запуска развертки:

автоматический, с ручной установкой уровня синхронизации, для сигналов с частотой не менее 40 Гц;

автоматический, с автоматической установкой уровня синхронизации, для сигналов с частотой не менее 40 Гц;

ждущий;

однократный;

выбор ТВ строки (SECAM, PAL и NTSC);

по условиям длительности импульса (>,<, = , ), условия для длительности импульса устанавливаются в пределах от 20 нс до 10 с.

Абсолютная погрешность определения длительности импульса при запуске развертки не превышает ±(0,05*Т+20 нс), где Т - заданное значение длительности импульса.
