чтобы изучить их используя, ручку TIME/DIV. Чтобы включить режим MAG,
выполните следующие операции.
Установите ручкой TIME/DIV самый большой коэффициент развертки,
который позволяет изучить эту часть сигнала.
Вращением ручки HORIZONTAL POSITION, установите сигнал так, чтобы этот участок сигнала был в центре экрана.

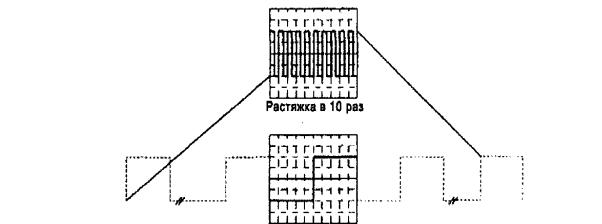

Нажать кнопку x l0 MAG, до включения индикатора. При выполнении выше указанных процедур, необходимая часть сигнала будет увеличенной в
10 раз вправо.
Любая часть сигнала может быть отображена
ручкой "Position*
Рисунок 5.9
(Развертка в положении в/дел х 1/10)
Таким образом, нерастянутая максимальная скорость развертки (0.1
мкс/дел) может быть увеличена следующим образом: 0,1 мксек/дел х 1/10=10 нсек/дел
Когда развёртка увеличена и скорость развёртки - более чем 0.1 мкс/дел,
яркость луча может уменьшиться.

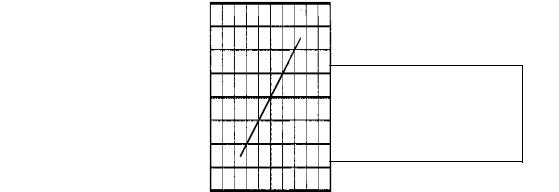

5.4..9 Режим Х-Y.
92
Установите переключатель время/дел в положение X-Y для установки режима наблюдения фигур Лисажжу. Входы распределятся следующим образом:
Х-ось (горизонтальная) Вход канала 1
Y-ось (вертикальная) Вход канала 2
Внимание: Когда сигналы высокой частоты наблюдают с помощью
X-Y режима, следует обратить внимание на полосу частот и различие фаз между X и Y-осью.
ОсьY (КАНАЛ 2)
Ось X(КАНАЛ 1
Рисунок 7.10
Режим X-Y используется для измерений, которые не могут быть проведены в обычном режиме (измерение отношений частот, температуры,
скорости и т.д.).
1.Установите переключатель время/дел в положение X-Y. Канал 1
станет осью X и канал 2 станет осью Y.
2.Ручками положения луча по горизонтали и вертикали установите изображение в необходимую часть экрана.
3.Переключателем В/дел канала 1 установите необходимый размер изображения по оси X
93
4.Переключателем В/дел канала 2 установите необходимый размер изображения по оси Y

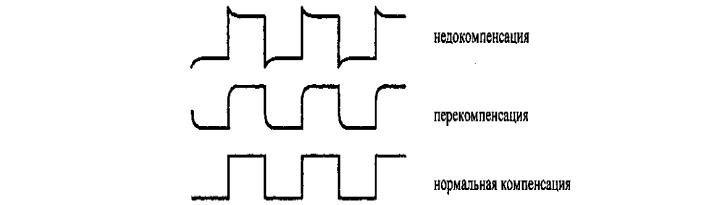

5.4.10Калибровка делителя.
Как объяснено предварительно, делитель расширяет диапазон измерений. Если компенсация делителя не должным образом выполнена,
отображенная форма волны будет искажена и приведёт к ошибкам в измерениях.
Подключите делитель 1:10 к входам СН1 или СН2, и установите переключатель VOLTS/DIV в положение 50мВ. Подсоедините делитель к выходу калибратора и с помощью переменного резистора установите оптимальное изображение сигнала. См. рис. 5.11:
Рисунок 5.11
5.4.11 Регулировка баланса.
Установка баланса по вертикали производится следующим образом:
1.Установите переключатель режимов входа в положение GND, режим работы развертки в положение AUTO.
2.Установите переключатель В/дел в положение 5 мВ/дел, вращением потенциометра DC BAL установите линию развертки в центр экрана.
Установите переключатель В/дел в положение 5 В/дел и ручкой
положения луча по горизонтали установите луч в центр экрана.
94
Повторите эти действия несколько раз до тех пор, пока при изменении
положения переключателя В/дел луч не будет оставаться в центре
экрана.
5.4.12 Использование функционального генератора (только для GOS-620FG).
Пользование функциональным генератором простое и не требует специальных навыков. С помощью органов управления (оно описано выше)
вы можете изменить частоту, амплитуду, форму сигнала или добавить постоянную составляющую к выходному сигналу.
95
6. ЧАСТОТОМЕР С МИКРОПРОЦЕССОРНЫМ УПРАВЛЕНИЕМ
|LGFC-7150
6.1 Описание частотомера
Данный частотомер управляется микропроцессором, чем достигается высокая точность измерений и разрешающая способность при малом времени измерения. Частотный диапазон прибора 0,1 Гц -1,5 ГГц, опорный генератор 10
МГц находится в термостате. Другие особенности:
•Режим тахометра (измерения оборотов в минуту)
•Вход для подключения внешнего опорного генератора, 9-разрядный цифровой дисплей
•Аттенюатор
•Автопроверка
•Измерение периода повторения сигналов
•Подсчет общего количества импульсов
•Фильтр низких частот
•Линейный фильтр
Для быстрой проверки работоспособности прибора он снабжен функцией автопроверки. Любой режим работы может быть выбран нажатием кнопки на передней панели прибора с автоматическим выбором десятичной точки и индикацией параметра. Высокая точность, чувствительность и универсальность частотомера делают его исключительно ценным инструментом для ученых,
инженеров, экспериментаторов и специалистов в области связи. Малые вес и габариты позволяют использовать его в полевых условиях.
6.2 Технические характеристики
■ ВХОДА
Диапазон частот |
0,1 Гц -150 МГц (открытый вход) |
96
|
30 Гц -150 МГц (вход по переменному |
|
|
току) |
|
Чувствительность |
0,1 Гц-100 МГц 25 мВ |
|
|
100 МГц -150 МГц |
50 мВ |
Вход |
открытый / с развязкой по постоянному |
|
|
току |
|
Импеданс |
1 МОм, входная емкость < 40 пФ |
|
Аттенюатор |
х 1 или х 10 переключаемый |
|
ФНЧ |
подключаемый, -3 дБ на частоте 100 КГц |
|
Диапазон изменения периода счета |
6,7 нсек -10 сек |
|
|
дисплей: nS, pS, mS, с десятичной точкой |
|
Подсчет числа импульсов |
от 0 до 999 999 999, диапазон частот 0-30 |
|
МГц |
|
|
|
индикация переполнения: "OF" |
|
Тахометр |
от 0,6 до 999 999 999 оборотов в минуту |
|
|
индикация переполнения: "OF" |
|
■ ВХОД С |
|
|
Диапазон частот |
50 МГц -1,5 ГГц |
|
Чувствительность |
50 МГц -1100 МГц |
Зб^мВ |
|
1100 МГц-1,5 ГГц |
70 мВ |
Вход |
с развязкой по постоянному току |
|
|
(только) |
|
Импеданс |
50 Ом ±5% |
|
Максимальное входное напряжение |
3 В эфф. синус |
|
ПАРАМЕТРЫ ОПОРНОГО ГЕНЕРАТОРА |
|
|
Тип |
Термостатированный кварцевый генератор |
|
Частота |
10.000000 МГц |
|
97
Стабильность |
±1-х10 - 6 |
Влияние питающего напряжения |
менее ±1 хЮ'6 при изменении напряжения |
|
на ± 10% |
Влияние температуры |
± 5 х 10"6 в диапазоне от 0°С до 50°С |
Максимальное старение |
±5х10"6 в год |
Выходная частота |
10 МГц (выходная частота внутреннего |
|
генератора) |
Уровень выходного сигнала |
0,5 В пик-пик или более |
Импеданс выходного сигнала |
Около 50 Ом |
Входная частота |
10 МГц (входная частота с внешнего |
опорного генератора) |
|
Уровень |
1,5 В эфф. - 5 В эфф. |
Импеданс входа |
Около 50 Ом |
■ ХАРАКТЕРИСТИКИ ИНДИКАТОРА |
|
Дисплей |
9-разрядный светодиодный дисплей с |
|
индикацией M/n, K/u, Hz, m, |
|
Sec, G.T., Hold и "OF" (переполнение). |
|
Выбор функции и временисчета: |
|
выбирается пользователем. |
Режим HOLD ("замораживание" |
В режимах измерения частоты и |
|
периода, TOTAL (подсчет |
|
показаний индикатора) |
|
|
|
|
импульсов), RPM |
(тахометр) |
измерения |
|
останавливаются, и |
на индикаторе застывает последнее измеренное значение. |
|||
При отжатии 2 кнопки HOLD измерения возобновляются. |
|
|||
Время счета |
Зависит от входной частоты |
|
||
|
<10 mS где-то между 0,9мс и 9 мс |
|
||
|
<<0.1S |
где-то между9мс и 90мс |
|
|
|
< 1 S |
где-то между 90 мс и 900 мс |
|
|
98
<<10S где-то между 0,9 сек и 9 сек
ЗАМЕЧАНИЕ |
I |
ПРИ ПРОПАДАНИИ ВХОДНОГО СИГНАЛА НА ДИСПЛЕЕ ПОКАЗАНИЯ ПОСЛЕДНИХ ИЗМЕРЕНИЙ СОХРАНЯЮТСЯ В ТЕЧЕНИЕ
10 СЕКУНД.
6.3 НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ
Органы управления, индикаторы и соединительные разъемы.
|
Рисунок 6.1- Передняя панель |
|
||
1 ИНДИКАТОР СЧЕТА |
Индикатор |
загорается в |
момент |
|
|
|
проведения измерений |
|
|
2 |
ИНДИКАТОР RS-232 |
ТХ (передача), RX (прием) |
|
|
3 |
ИНДИКАТОР ПЕРЕПОЛНЕНИЯ |
При переполнении загорается "OF" |
||
4 ДИСПЛЕЙ |
Зеленый |
светодиодный |
9- |
|
|
|
разрядный индикатор для всех |
||
|
|
режимов измерения. |
|
|
99
I |
ЗАМЕЧАНИЕ |
~~ |
I |
ПРИ ПРОПАДАНИИ ВХОДНОГО СИГНАЛА НА ДИСПЛЕЕ ПОКАЗАНИЯ ПОСЛЕДНИХ ИЗМЕРЕНИЙСОХРАНЯЮТСЯ В ТЕЧЕНИЕ
10 СЕКУНД. __________________________________________________________
5 ИНДИКАТОР ЕДИНИЦ ИЗМЕРЕНИЯ |
Указывает на измерение частоты |
||
|
в MHz, kHz, Hz и периода |
||
|
повторения в п (нано), |
(микро) |
|
|
и секундах |
|
|
6 ИНДИКАТОР HOLD |
Загорается в режиме HOLD |
||
7 ВХОД С, BNC (байонет) |
Вход для всех измерений свыше |
||
|
50 МГц, входной импеданс 50 |
||
|
Ом |
|
|
8.ФНЧ |
При |
нажатой кнопке ФНЧ |
|
|
сигнал проходит через фильтр |
||
|
с |
граничной |
частотой |
|
пропускания (-3 дБ) около 100 |
||
|
КГц. При отжатой кнопке |
||
|
сигнал идет напрямую. |
||
9 КНОПКА АТТЕНЮАТОРА |
Когда кнопка установлена на х |
||
|
10, амплитуда сигнал а на входе |
||
|
А делится на 10 перед подачей |
||
|
на частотомер. На сигнал на |
||
|
входе С аттенюатор не влияет |
||
10 ВХОД A, BNC (байонет) |
Вход для частоты до 150 МГц |
||
|
и всех измерений |
периодов |
|
|
повторения. Входной импеданс |
||
|
1 МОм, <40 пФ. |
|
|
100
11 КНОПКА РЕЖИМА ВХОДА АС / DC |
Используется |
для |
подачи |
||||
|
постоянной |
составляющей |
|||||
|
входного |
|
|
|
|
||
|
сигнала (режим DC). |
|
|
||||
12 КНОПКА ВРЕМЕНИ ИЗМЕРЕНИЯ |
Используется |
для |
выбора |
||||
|
времени |
счета и |
разрядности |
||||
|
измеряемой величины, |
кроме |
|||||
|
измеренийTOTAL |
|
|
|
|||
13 КНОПКА HOLD |
В режиме |
HOLD |
дисплей |
||||
|
"замерзает", |
но |
частотомер |
||||
|
продолжает |
считать. |
С |
||||
|
прекращением режима |
HOLD |
|||||
|
дисплей |
|
|
|
|
|
|
|
обновит |
свои |
|
|
|
||
|
показания и счет |
|
|
|
|||
|
продолжится. |
|
|
|
|
||
14 ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ |
Для |
выбора |
желаем |
функции |
|||
измерения. |
|
|
|
|
|
|
|
a.FREQ. А |
При |
выборе |
этого |
режима |
|||
|
измеряется частота сигнала на |
||||||
|
входе |
|
А. |
Разрешающая |
|||
|
способность |
|
выбирается |
||||
|
переключателем GATE TIME. |
||||||
b. FREQ.С |
|
При |
выборе |
|
этого |
||
|
режима |
измеряется |
частота |
||||
|
сигнала на входе С. Все |
||||||
|
измерения в мегагерцах. |
|
|
||||
