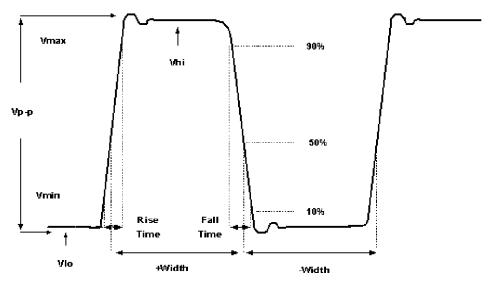

Рис. 8.8.
8.4 Порядок выполнения работы
Перед выполнением задания студент обязан ознакомиться с правилами работы приборов, входящих в состав лабораторного макета. Включение приборов в отсутствии преподавателя ЗАПРЕЩЕНО!
1.С помощью генератора сигналов сымитируйте периодический сигнал прямоугольной формы, скважность которого равна 50%, размах – 2В. Используя осциллограф, пронаблюдайте спектр сигнала, установив ручки горизонтальной и вертикальной разверток в положение максимально удобное для наблюдения. Зарисуйте полученные осциллограммы в отчет.
2.Установите скважность импульсного сигнала 25%, а затем 20%. Зарисуйте осциллограммы в отчет. Сделайте выводы о связи скважности импульсного сигнала и виде спектра.
3.С помощью генератора сигналов сымитируйте периодический пилообразный сигнал, размах – 2В. Используя осциллограф, пронаблюдайте спектр сигнала, установив ручки горизонтальной и вертикальной разверток в положение максимально удобное для наблюдения. Зарисуйте полученные осциллограммы в отчет.
4.С помощью генератора сигналов сымитируйте периодический экспоненциальный сигнал, размах – 2В. Используя осциллограф, пронаблюдайте спектр сигнала, установив ручки горизонтальной и вертикальной разверток в положение максимально удобное для наблюдения. Зарисуйте полученные осциллограммы в отчет.
5.С помощью генератора сигналов сымитируйте сигнал вида sin(x)/x, размах – 2В. Используя осциллограф, пронаблюдайте спектр сигнала, установив ручку горизонтальной разверток в положение при котором на
дисплее осциллографа отражается один период сигнала. Зарисуйте
62
полученные осциллограммы в отчет. Сделайте вывод о взаимообратимости преобразования Фурье.
6.Установите режим работы генератора ГКЧ, режим качания частоты – линейный, начальная частота ГКЧ – 10кГц, конечная частота ГКЧ – 1МГц, длительность качания (свипирования) частоты по времени – 5с, размах – 2В. Используя осциллограф, пронаблюдайте спектр сигнала, установив ручки горизонтальной и вертикальной разверток в положение максимально удобное для наблюдения. Занесите в отчет выводы по выполненному пункту.
7.С помощью генератора сигналов сымитируйте АМ сигнал: глубина модуляции – 50%, частота несущего колебания – 10кГц, частота модулирующего колебания – 1 кГц. Пронаблюдайте спектр сигнала. Зарисуйте полученные осциллограммы в отчет. Сделайте выводы о характере изменения спектра сигнала при изменении основных параметров АМ сигнала.
63
