..pdfРис. 2.14. Ввод текста из файла для размеров 64/5
Рис. 2.15. Ввод текста из файла для размеров 80/5
81

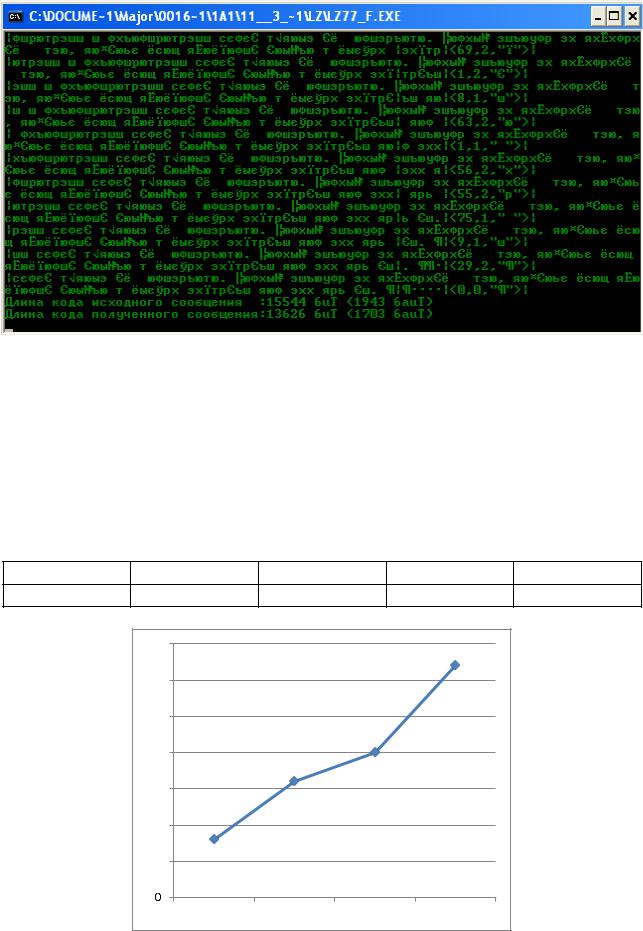

Рис. 2.16. Ввод текста из файла для размеров 128/5
В табл. 2.4 приведена зависимость коэффициента сжатия от размера словаря (рис. 2.17).
|
|
|
|
|
Таблица 2.4 |
|
Результаты измерений |
|
|
||
Dсловарь |
32 |
64 |
|
80 |
128 |
Lвх/Lвых |
0,972 |
1,036 |
|
1,012 |
1,141 |
|
140 |
|
|
|
|
|
120 |
|
|
|
|
|
100 |
|
|
|
|
|
80 |
|
|
|
|
|
60 |
|
|
|
|
|
40 |
|
|
|
|
|
20 |
|
|
|
|
|
0,972 |
1,036 |
1,012 |
1,141 |
|
|
Рис. 2.17. График зависимости коэффициента сжатия от размера словаря |
||||
|
|
82 |
|
|
|
Кодирование для разной длины текста и одинакового размера словаря 64/5 приведено на рис. 2.18–2.21.
Рис. 2.18. Ввод текста длиной 39 байт
Рис. 2.19. Ввод текста длиной 452 байта
83
Рис. 2.20. Ввод текста длиной 1 488 байт
Рис. 2.21. Ввод текста длиной 4 292 байта
В табл. 2.5 приведена зависимость коэффициента сжатия от размера словаря.
При кодировании коротких текстов коэффициент сжатия оказывается меньше 1, т. е. избыточность не удаляется, а вводится еще больше. При увеличении размера словаря коэффициент сжатия увеличивается. Большой размер буфера также ухудшает коэффициент сжатия. Если размер словаря кратен сте-
84
пеням двойки, то сжатие лучше. Однако при большом размере словаря снижается скорость кодирования. При увеличении размера текста коэффициент сжатия увеличивается [3].
|
|
|
|
|
Таблица 2.5 |
|
|
Результаты измерений |
|
|
|
Lвх |
39 |
|
452 |
1 488 |
4 292 |
Lвх/Lвых |
0,795 |
|
0,993 |
1,037 |
1,028 |
|
5000 |
|
|
|
|
|
4500 |
|
|
|
|
|
4000 |
|
|
|
|
|
3500 |
|
|
|
|
|
3000 |
|
|
|
|
|
2500 |
|
|
|
|
|
2000 |
|
|
|
|
|
1500 |
|
|
|
|
|
1000 |
|
|
|
|
|
500 |
|
|
|
|
|
39 |
452 |
1488 |
|
4292 |
|

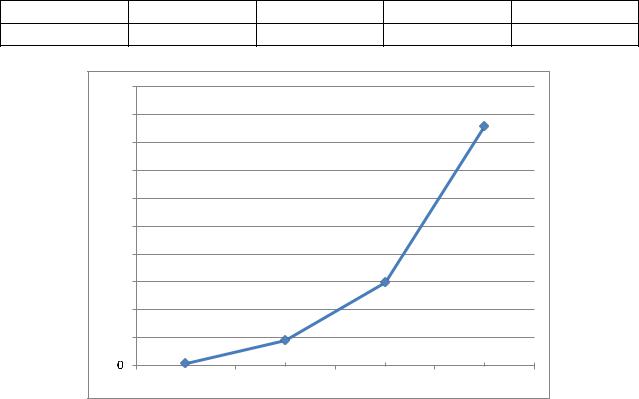

Рис. 2.22. График зависимости коэффициента сжатия от размера словаря |
2.4.ФРАКТАЛЬНЫЕ МЕТОДЫ КОДИРОВАНИЯ ИЗОБРАЖЕНИЙ
Современные компьютеры весьма интенсивно применяют графику. Операционные системы с интерфейсом оконного типа используют картинки, например, для отображения директорий или папок. Некоторые совершаемые системой действия, например загрузку и пересылку файлов, также отображают графически. Многие программы и приложения предлагают пользователю графический интерфейс (GUI), который значительно упрощает работу пользователя и позволяет легко интерпретировать полученные результаты. Компьютерная графика используется во многих областях повседневной деятельности при переводе сложных массивов данных в графическое представление.
85
Фрактал (лат. fractus — дробленый, сломанный, разбитый) — геометрическая фигура, обладающая свойством самоподобия, то есть составленная из нескольких частей, каждая из которых подобна всей фигуре целиком. В математике под фракталами понимают множества точек в евклидовом пространстве, имеющие дробную метрическую размерность (в смысле Минковского или Хаусдорфа) либо метрическую размерность, отличную от топологической [14]. Слово «фрактал» может употребляться не только как математический термин. Фракталом в прессе и научно-популярной литературе могут называть фигуры, обладающие какими-либо из перечисленных ниже свойств: обладает нетривиальной структурой на всех масштабах. В этом отличие от регулярных фигур (таких, как окружность, эллипс, график гладкой функции): если мы рассмотрим небольшой фрагмент регулярной фигуры в очень крупном масштабе, он будет похож на фрагмент прямой. Для фрактала увеличение масштаба не ведет к упрощению структуры, на всех шкалах мы увидим одинаково сложную картину.
Является самоподобной или приближенно самоподобной. Обладает дробной метрической размерностью или метрической размерностью, превосходящей топологическую. Многие объекты в природе обладают фрактальными свойствами, например побережья, облака, кроны деревьев, снежинки, кровеносная система и система альвеол человека или животных.
Фракталы, особенно на плоскости, популярны благодаря сочетанию красоты с простотой построения при помощи компьютера. Первые примеры самоподобных множеств с необычными свойствами появились в XIX в. (например, множество Кантора). Термин «фрактал» был введен Бенуа Мандельбротом в 1975 г. и получил широкую популярность с выходом в 1977 г. его книги «Фрактальная геометрия природы».
При фрактальном сжатии изображения для области меньшего размера подыскивается похожая на нее область большего размера того же изображения
(рис. 2.23).

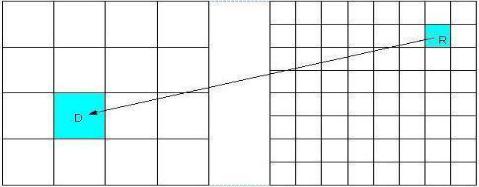

Рис. 2.23. Доменный и ранговый блоки
86
Область большого размера называется доменным блоком, а меньшего — ранговым блоком. Перевод доменного блока в ранговый осуществляется посредством аффинных преобразований.
В рассматриваемых алгоритмах фрактального сжатия и восстановления изображения введенные упрощения позволяют заменить матричные преобразования операциями изменения ориентации доменного блока и операциями расчета яркости пикселей. Изменения ориентации доменного блока осуществляются за счет его поворота на угол, кратный 90°, и зеркального отражения и поворота зеркального отражения.
Из всех возможных доменных блоков выбирается блок, ближайший (в выбранной метрике) к рассматриваемому ранговому блоку. Когда доменный блок найден, то запоминаются его номер и параметры преобразования в текущий ранговый блок, из которых и состоит решение задачи фрактального сжатия.
Ниже на рис. 2.24 представлен алгоритм фрактального сжатия.

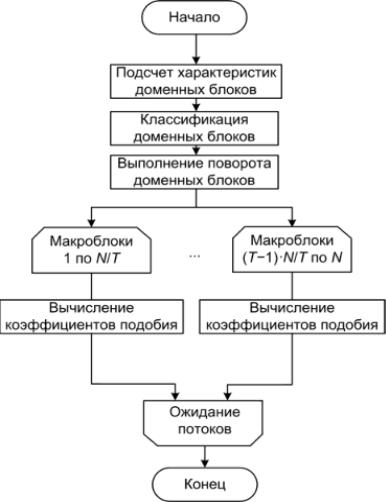

Рис. 2.24. Алгоритм фрактального сжатия
87
Программное обеспечение в ПО DELPHI 7
Приложение выполняет фрактальное сжатие / распаковку изображений с помощью классического алгоритма.
В нее можно загружать любые изображения, но размер должен быть не более 512×512 пикселей. Программа будет автоматически убирать цвет изображений.
Эти ограничения введены для того, чтобы существенно сократить время сжатия изображений на базе фрактального алгоритма.
Основные характеристики:
–сжатие и декодирование изображений формата .bmp;
–просмотр полученного результата;
–просмотр размера полученного изображения.
На рис. 2.25 представлено главное и единственное меню программы.

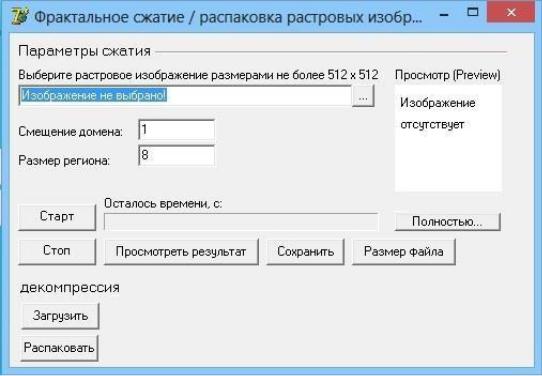

Рис. 2.25. Главное меню программы
В программе доступны для изменения 2 следующих пункта: смещение домена и размер региона.
Смещение домена: определяет шаг поиска участка в доменном изображении. Минимальный шаг равен 1. Чем больше шаг, тем быстрее выполняется поиск, но при этом могут быть пропущены важные детали изображения.
88
Размер региона: определяет размер области, на которую разбивается исходное изображение. При компрессии для каждой области осуществляется поиск подходящего домена с учетом трансформации (аффинных преобразований). Чем больше размер региона, тем хуже качество и при этом уменьшается размер IFS-изображения.
Методика работы в программе и проведение исследования основных технических характеристик системы
Для обеспечения фрактального сжатия была выбрана программа «Фрактальное сжатие / распаковка растровых изображений».
Для того чтобы начать работать с программой необходимо:
1)загрузить изображение, которое удовлетворяет требование программы.
2)выставить значение параметров «Смещение домена» и «Размер регио-
на» (рис. 2.26).
3)нажать кнопку старт.
4)дождаться окончания сжатия изображения.
5)просмотреть полученный результат и, если он удовлетворил нас, сохранить его (рис. 2.27).

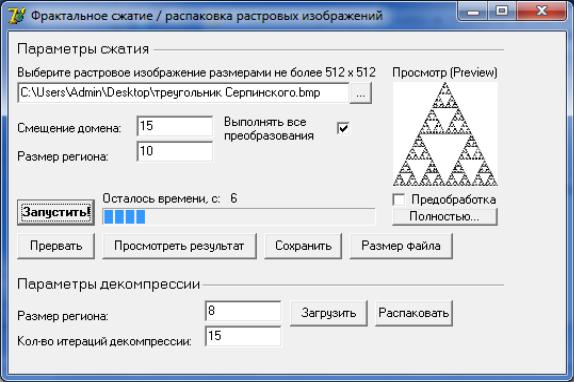

Рис. 2.26. Сжатие изображения в программе «Фрактальное сжатие/распаковка растровых изображений»
89

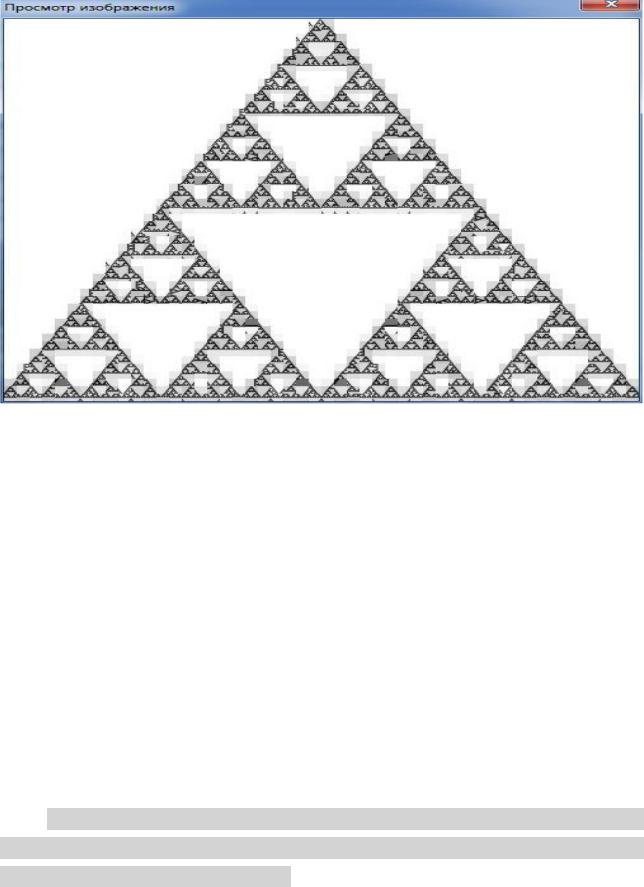

Рис. 2.27. Результат сжатия
После сжатия изображение будет иметь формат IFS.
Стандартные кодеки Windows не способны декодировать полученное изображение, поэтому в программе предусмотрена функция просмотра изображений формата IFS.
Чтобы просмотреть нужное нам изображение, необходимо:
1)в меню «декомпрессия» нажать на кнопку «Загрузить»;
2)выбрать изображение формата IFS;
3)в меню «декомпрессия» нажать на кнопку «Распаковать».
Далее рассмотрим сжатие изображений со спутника X-SAR Европейского космического агентства. На рис. 2.28 представлено первоначальное изображение со спутника размером 435 Кб и разрешением 473×314 пикселей.
Далее, на рис. 2.29–2.35, представлено это же изображение после обработки при различных параметрах (смещение домена, размер региона, потраченное на сжатие время, размер файла).
