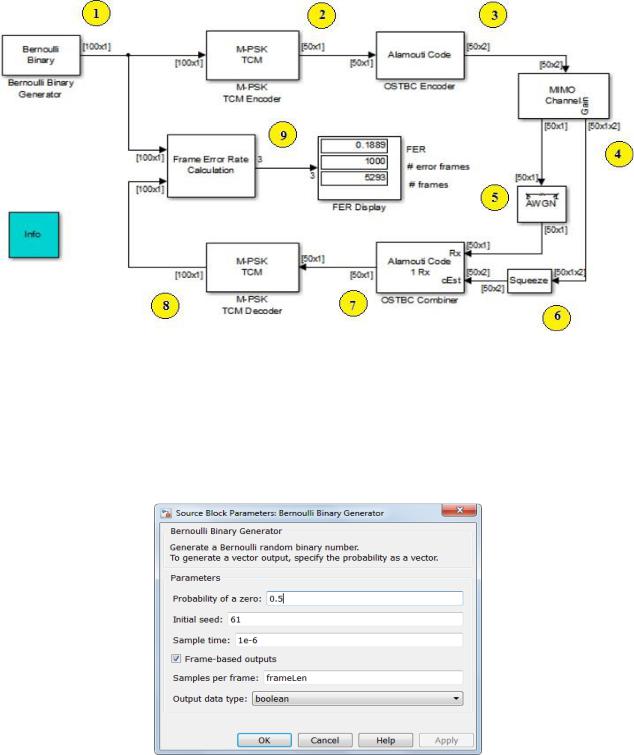

Рис. 4.7. Схема для исследования ТСМ в Simulink MATLAB

1. Блок Двоичный генератор Бернулли генерирует случайные двоичные числа, используя распределение Бернулли. Выставьте ниже представленные параметры (рис. 4.8).

Рис. 4.8. Параметры источника (Source Block Parameters)

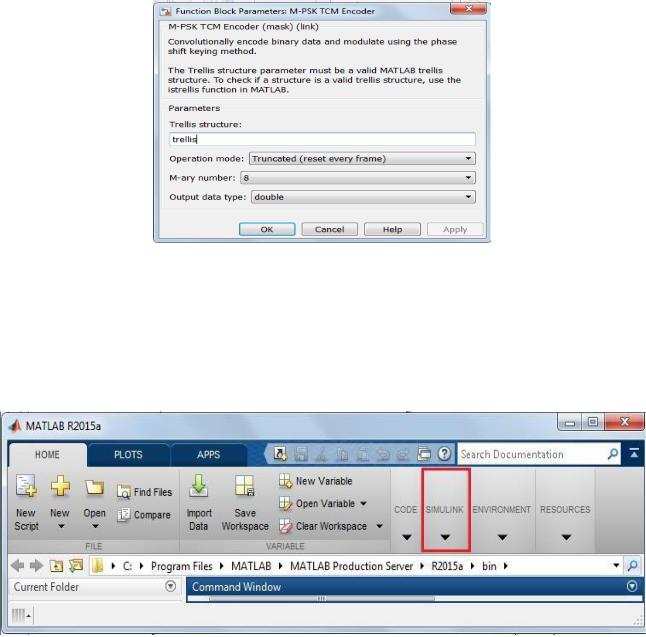

2. Блок М-PSK TCM кодер преобразовывает данные, полученные от блока Бернулли, в PSK созвездия с заданной его средней энергией. В этом примере мы используем схему TCM 8-PSK созвездия для 8 решетчатых состояний. Выставьте ниже представленные параметры (рис. 4.9).

213

Рис. 4.9. Параметры блока: M-PSK TCM Encoder

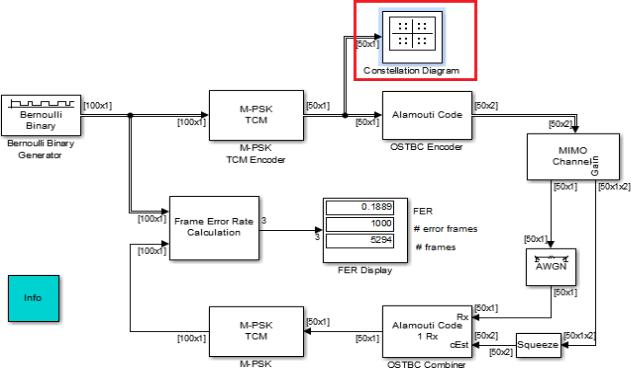

После 2-го блока нужно добавить диаграмму созвездий, которая расположена в панели программы Matlab. Выставьте ниже представленные парамет-

ры (рис. 4.10 и 4.11).

Рис. 4.10. Панель MatLab

214

Рис. 4.11. Схема для исследования ТСМ в Simulink MatLab

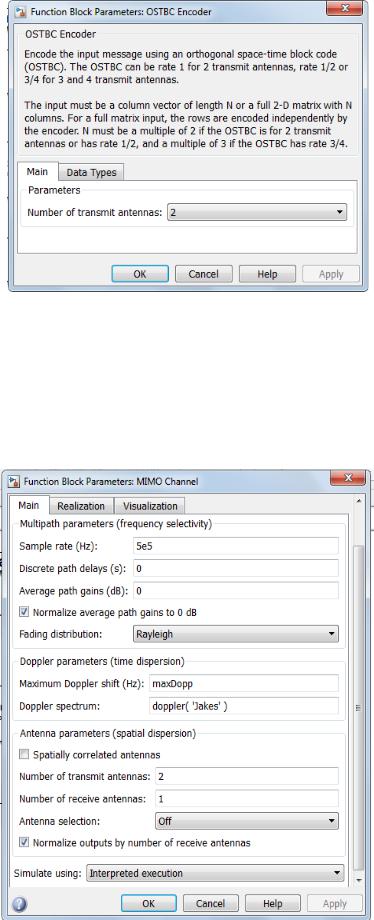

3. Блок OSTBC (ортогонально пространственно-временные блочные коды) кодирует информационные символы из TCM-кодировщика, используя код Alamouti для 2-х передающих антенн. Выходом этого блока является матрица размером 50x2, элементы которой соответствуют данным колонки, передаваемым по одной антенне.

Блок OSTBC сочетает в себе полученные сигналы от приемной антенны с информацией о состоянии канала (CSI), которые затем подают в М-PSK TCMдекодера. CSI известно на стороне приемника. Выставьте ниже представленные параметры (рис. 4.12).

215

Рис. 4.12. Параметры блока: OSTBC Encoder

4. MIMO канал разносит передающие и приемные антенны так, чтобы корреляция между соседними антеннами была слабой. Выставьте ниже представленные параметры (рис. 4.13).

Рис. 4.13. Параметры блока: MIMO Channel

216

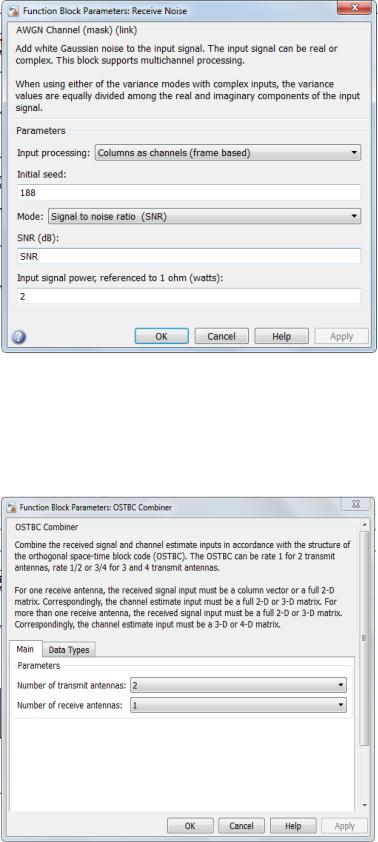

5. Блок AWGN добавляет белый гауссовcкий шум на приемной стороне. Выставьте ниже представленные параметры (рис. 4.14).

Рис. 4.14. Параметры блока: Receive Noise

6. Блок OSTBC дает оценку канала сигнала. Выставьте ниже представленные параметры (рис. 4.15).

Рис. 4.15. Параметры блока: OSTBC Combiner

217

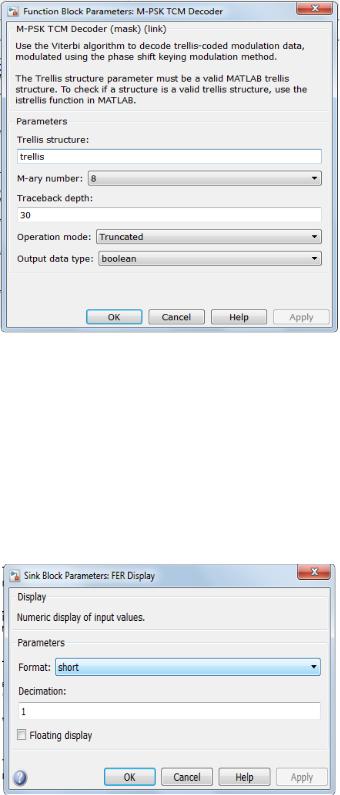

7. Блок М-PSK TCM-декодер выполняет декодирование сигнала, ранее модулированного, с использованием PSK созвездия на входе. Для декодирования используется алгоритм Витерби. Выставьте ниже представленные парамет-

ры (рис. 4.16).

Рис. 4.16. Параметры блока: M-PSK TCM Decoder

8. Блок FER Display сравнивает декодированные биты с исходными битами в кадре для обнаружения ошибок и в онлайн-режиме обновляет показатели. Этот блок состоит из трех показателей: количество ошибок в кадре, количество наблюдаемых кадров и количество обработанных ошибок в кадре. Выставьте ниже представленные параметры (рис. 4.17).

Рис. 4.17. Параметры блока: FER Display

218

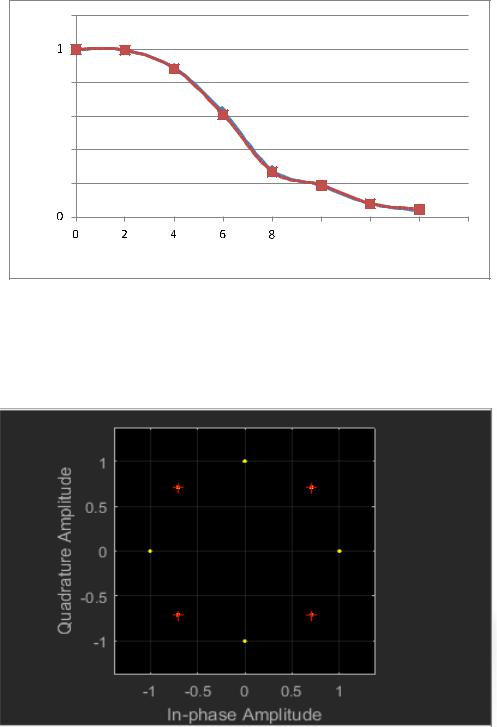

Зависимость FER от отношения сигнал/шум представлена на рис. 4.18.



1,2









0,8







FER

0,6

















0,4









0,2









10

12

14

16



SNR, dB









Рис. 4.18. Зависимость FER от отношения сигнал/шум



Экспериментальная диаграмма созвездия 8-PSK представлена на рис. 4.19.

Рис. 4.19. Диаграмма созвездия 8-PSK

Таким образом, в данной работе на примере сверточного кодирования были рассмотрены преимущество и технология применения треллис-модуляции для повышения скорости передачи данных.

219

Переход в режим треллис-модуляции позволил сохранить тот же уровень помехоустойчивости (3 дБ) при увеличении скорости передачи информации в 2 раза. Это достигается с помощью совместного использования сверточного кода со скоростью 2/3 и фазовой манипуляции 8PSK. Использование треллисмодуляции является простым и эффективным решением для повышения скорости передачи в цифровых высокоскоростных системах связи.

4.2.СИГНАЛЬНО-КОДОВЫЕ КОНСТРУКЦИИ НА БАЗЕ СИСТЕМЫ

СОРТОГОНАЛЬНЫМ ЧАСТОТНЫМ МУЛЬТИПЛЕКСИРОВАНИЕМ

ИПРОСТРАНСТВЕННО-ВРЕМЕННЫМ КОДИРОВАНИЕМ OFDM-MIMO

Технология OFDM

OFDM основан на разделении потока входных данных на множество параллельных потоков, каждый из которых передается на своей несущей (ортогональной) частоте. Это обеспечивает высокие скорость и помехоустойчивость передачи информации, в частности, по отношению к провалам в спектре передаваемых сигналов, так как узкополосное затухание может исключить только одну или несколько несущих частот из их большого числа (сотни — тысячи). Поскольку модуляция OFDM использует для передачи ортогональные несущие колебания, то возможна демодуляция модулированных сигналов даже в условиях частичного перекрытия полос отдельных несущих. Наличие большого числа несущих не позволяет реализовать модуляцию OFDM непосредственно, т. е. с использованием нескольких тысяч синтезаторов несущих колебаний и нескольких тысяч модуляторов. Поэтому для уменьшения объема оборудования учитывают, что модуляция OFDM представляет собой обратное преобразование Фурье, а демодуляция — прямое преобразование Фурье, и применяют быстрые алгоритмы двух этих преобразований, допускающие более простую аппаратную реализацию по сравнению с непосредственной реализацией алгоритмов модуляции OFDM. Модуляция OFDM используется в системах цифрового телевидения, системах сотовой связи WiMAX, MobileWiMAX, MBWA, автоматизированных системах контроля и учета электроэнергии, системах типа «интеллектуальный дом» и др. На ней базируются стандарты беспроводной связи

IEEЕ 802.11a,e,g,n; 802.16a,d,e; 802.20.

220

Ортогональное частотное разделение каналов

При беспроводной передаче сигналов один и тот же сигнал в результате многократных отражений может поступать в приемник различными путями. Поэтому в точке приема результирующий сигнал представляет собой суперпозицию (интерференцию) многих сигналов с различными амплитудами и начальными фазами. Применительно к многолучевой интерференции, возникающей при передаче сигналов, различают два крайних случая. В первом случае максимальная задержка между различными сигналами не превышает длительности одного символа, и интерференция возникает в пределах одного передаваемого символа. Во втором случае максимальная задержка между различными сигналами больше длительности одного символа, и в результате интерференции складываются сигналы, представляющие разные символы. Вследствие этого возникает межсимвольная интерференция, которая наиболее сильно сказывается на искажении сигнала. Для того чтобы частично компенсировать эффект многолучевого распространения, применяют частотные эквалайзеры, однако по мере роста скорости передачи данных либо за счет увеличения символьной скорости, либо за счет усложнения схемы кодирования эффективность их применения падает. Поэтому для достижения высокой скорости передачи данных используют другой подход, состоящий в том, что поток передаваемых данных распределяется по множеству частотных подканалов и передача ведется параллельно на всех этих подканалах. При этом достигается высокая скорость передачи за счет одновременной передачи данных по всем каналам, причем скорость передачи в отдельном подканале может быть и невысокой. Это создает предпосылки для эффективного подавления межсимвольной интерференции. При частотном разделении каналов необходимо, чтобы ширина каждого канала была, с одной стороны, достаточно узкой для минимизации искажения сигнала 3 в его пределах, а с другой — достаточно широкой для обеспечения требуемой скорости передачи. Кроме того, для экономного использования всей полосы канала, разделяемого на подканалы, желательно как можно плотнее расположить частотные подканалы, но при этом избежать межканальной интерференции для обеспечения полной независимости каналов друг от друга. Перечисленным требованиям удовлетворяют ортогональные частотные каналы. Функции, описывающие несущие сигналы всех этих каналов, ортогональны друг другу, т. е. для них выполняется условие:

.

221

Ортогональность несущих сигналов обеспечивает частотную независимость каналов друг от друга и, следовательно, отсутствие межканальной интерференции. Рассмотренный способ деления широкополосного канала на ортогональные частотные подканалы называется ортогональным частотным разделением с мультиплексированием или ОFDМ-модуляцией.

Ортогональность несущих сигналов обеспечивается только тогда, когда за время длительности одного символа T несущий сигнал будет совершать целое число колебаний. Так как каждый символ длительности Т передается ограниченной по времени синусоидальной функцией, то ее спектр описывается функцией вида:

,

где fi — центральная (несущая) частота i-гo канала.

Такой же функцией описывается и форма частотного подканала. Несмотря на частичное перекрытие частотными подканалами друг друга

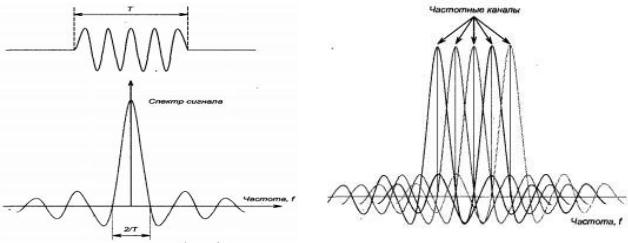

(рис. 4.20), ортогональность несущих сигналов обеспечивает их частотную независимость каналов друг от друга и, следовательно, отсутствие межканальной интерференции (рис. 4.21).

Рис. 4.20. Символ длительностью T

Рис. 4.21. Частотное разделение каналов

и его спектральное представление

с ортогональными несущими сигналами

222
