Средство имитационного моделирования ARENA

Reports (панель отчетов), содержащую сообщения, которые отображают результаты имитационного моделирования;

Navigate (панель навигации), отображающую все модели и подмодели в виде иерархического списка, позволяет перейти на любую модель.

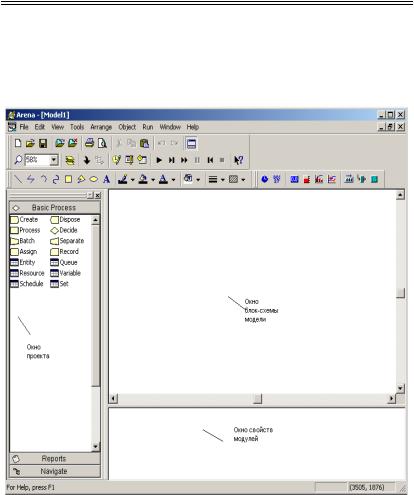

Рис. 5.8. Рабочий интерфейс программы Arena

В правой части рабочего интерфейса расположено окно блок-схемы модели, называемое также рабочим полем. В нем отображается графическая модель, а также анимационные и другие элементы. Под рабочим полем находится окно свойств модулей, которое служит для настройки параметров модулей, таких как время, издержки и др.

171

Средство имитационного моделирования ARENA

Для создания имитационной модели необходимо выбрать с помощью мыши на панели основных процессов нужный модуль (как правило, построение модели начинают с модуля Create) и «перетащить» его на рабочее поле. Чтобы задать свойства модуля, следует дважды щелкнуть по нему и в появившемся диалоговом окне задать значения параметров. В частности, для модуля типа Create можно задать имя модуля, тип сущностей, генерируемых модулем, закон распределения, по которому будут генерироваться сущности. Таким же образом на рабочее поле помещается следующий модуль и т. д. Если некоторый модуль является выделенным, то при помещении на рабочую область нового модуля эти модули автоматически соединяются друг с другом. Однако связи между модулями можно и переопределить.

После того как имитационная модель будет создана, ее можно «проиграть». Для этого необходимо выбрать в меню Run/Go. Перед этим следует задать параметры «проигрывания», например, общее время имитации. После «проигрывания» модели автоматически генерируются отчеты. Arena позволяет формировать следующие виды отчетов [19, 27]:

по сущностям, находящимся в системе, — общее время нахождения в системе, суммарное время ожидания, количество сущностей, вошедших в систему или вышедших из системы;

по очередям, образующимся в модулях процессов, — время ожидания обработки в очереди, количество сущностей, ожидающих в очереди;

по процессам — статистика для каждого повторения;

по ресурсам — статистика по затраченным ресурсам. Например, для модели, представленной на рис. 5.7, можно

получить отчет по времени ожидания клиентов в очередях перед кассирами.

Построив для некоторой системы несколько моделей, отражающих различные варианты выполнения бизнес-процессов, «проиграв» их и проанализировав отчеты по результатам «проигрывания» каждой из моделей, можно выбрать оптимальный вариант. Например, для системы обслуживания клиентов в банке, рассмотренной выше, можно построить другие модели, отличающиеся от модели на рис. 5.7 другим распределением операций между кассирами. «Проиграв» каждую из моделей в течение

172

Интегрированная среда ARIS

одинакового промежутка времени, можно сравнить среднее время ожидания клиентов в очередях системы. Тот вариант, в котором время ожидания минимально, можно считать наилучшим.

5.5. Интегрированная среда ARIS

Интегрированная инструментальная среда ARIS представляет собой комплекс средств анализа и моделирования деятельности предприятия, а также разработки автоматизированных информационных систем. Данный продукт занимает лидирующее положение на рынке средств моделирования и анализа деловых процессов. Четыре из пяти ведущих мировых консалтинговых фирм используют ARIS в качестве инструментария для оптимизации своей деятельности [28].

Воснову системы ARIS положена методология, основанная на разработанной профессором А.-В. Шеером теории «Архитектура интегрированных информационных систем» (Architecture of Integrated Information System — ARIS). В методологии ARIS

выделено четыре основных вида моделей, отражающих основные аспекты организации (рис. 5.9) [29, 30]:

1) организационные модели, представляющие структуру организации — иерархию подразделений, должностей и конкретных лиц, многообразие связей между ними, а также территориальную привязку структурных подразделений;

2) функциональные модели, описывающие функции, вы-

полняемые в организации, а также иерархию целей, стоящих перед аппаратом управления;

3) информационные модели, отражающие структуру информации, необходимой для реализации всей совокупности функций системы;

4) модели управления, представляющие комплексный взгляд на реализацию деловых процессов в рамках системы.

Врамках каждого из перечисленных типов создаются модели разных видов, отражающие соответствующие стороны исследуемой системы. Методология ARIS включает большое количество методов моделирования, в том числе методы, известные

173

Интегрированная среда ARIS

как диаграммы Чена ERM, язык UML (Unified Modeling Language), методики ОМТ (Object Modeling Technique), BSC (Balanced Scorecard) и т. п. Последняя версия ARIS поддерживает более 80 методов моделирования.

Организационная модель

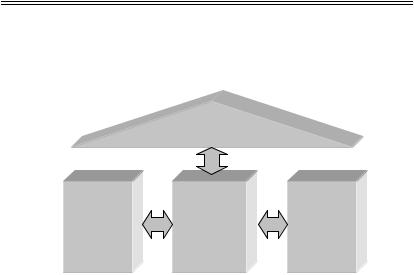

Рис. 5.9. Взаимосвязь типов моделей, используемых ARIS

Методология ARIS дает возможность описывать достаточно разнородные подсистемы в виде взаимоувязанной и взаимосогласованной совокупности различных моделей, которые хранятся в едином репозитории. Методология ARIS не накладывает ограничений на последовательность подготовки четырех типов представления. Процесс анализа и проектирования можно начинать с любого из них в зависимости от конкретных условий и целей, стоящих перед исполнителями.

К организационным моделям относится, в частности, орга-

низационная схема (Organizational Chat) (рис. 5.10 [28]). Наибо-

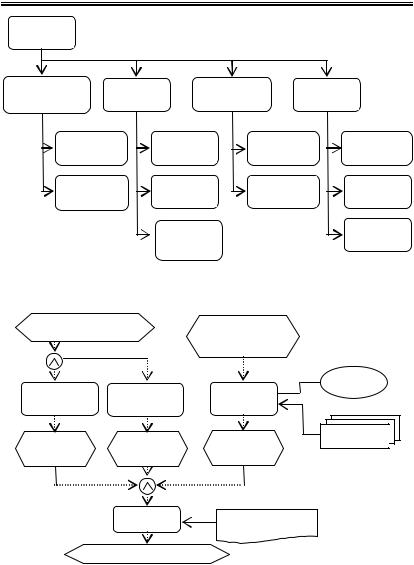

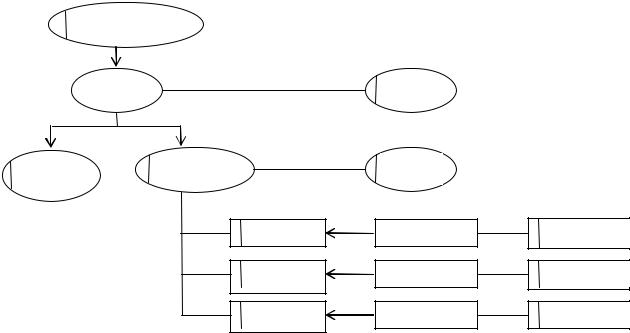

лее распространенными функциональными моделями являются: дерево функций (Function Tree) (рис. 5.11 [28]) и диаграмма целей (Objective Diagram). Среди моделей данных можно назвать модель технических терминов (Technical Term Model), расширенную модель «сущность — отношение» eERM (Extended En- tity-Relationship Model). К моделям процессов/управления относятся событийная цепочка процесса eEPC (Extended Event Driven Process Chain), диаграмма цепочки процесса PCD (Process Chain Diagram) и др. Пример модели eEPC приведен на рис. 5.12 [28].

174

Интегрированная среда ARIS

предусматривает целый комплекс операций, которые могут быть проведены над моделями. Эти операции делятся на основные и вспомогательные (служебные).

К основным операциям относятся [28]:

проверки корректности моделей (семантические проверки);

составление разнообразных отчетов по модели;

оптимизация моделей по различным критериям;

анализ моделей, проводимый по различным методикам, например, функционально-стоимостной анализ, стратегическое планирование;

сравнение моделей;

обмен информацией с другими программными системами;

непрерывное улучшение модели.

К служебным операциям относятся создание вариантов моделей; слияние моделей; экспорт/импорт моделей и др.

Интегрированная инструментальная среда ARIS является сложной системой и состоит из комплекса взаимосвязанных и взаимодополняющих модулей, выполняющих различные функции. Основным модулем анализа и проектирования является базовый модуль ARIS Toolset, который может включать все остальные модули системы. Модуль ARIS Easy Design представляет собой упрощенное средство моделирования и анализа, имеющее ограниченные функциональные возможности по сравнению с базовым модулем. Перечислим некоторые из компонентов, вхо-

дящих в ARIS Easy Design:

ARIS Designer — конструктор моделей;

ARIS Explorer — проводник, обеспечивающий работу с серверами, базами данных, моделями и объектами;

ARIS Report — генератор отчетов о элементах ARIS;

ARIS Semantic Check — инструмент для выполнения семантических проверок моделей.

Модуль ARIS Toolset наряду с компонентами ARIS Easy Design включает также дополнительные компоненты, среди которых можно отметить:

ARIS Analysis — инструмент для анализа моделей и их анимации;

ARIS Simulation — средство для динамического моделирования процессов;

Интегрированная среда ARIS

ARIS Variants — средство для создания вариантов моделей, выполнения операций сравнения вариантов.

В ARIS предусмотрены также модули, предназначенные для решения некоторых частных задач, в частности:

ARIS ABC (Activity Based Costing) — инструмент для прове-

дения функционально-стоимостного анализа моделей;

ARIS BSC (Balanced Scorecards) — инструмент для страте-

гического управления.

ARIS Quality Management Scout — проводник менеджмента качества;

ARIS PPM (Process Performance Manager) — менеджер вы-

полнения процессов.

Средства ARIS могут применяться как однопользовательская среда, а также поддерживать коллективные разработки в среде «клиент — сервер».

Рассмотрим подробнее конструктор моделей ARIS Designer, предназначенный для создания и корректировки моделей. На рис. 5.13 представлен общий вид рабочего интерфейса.

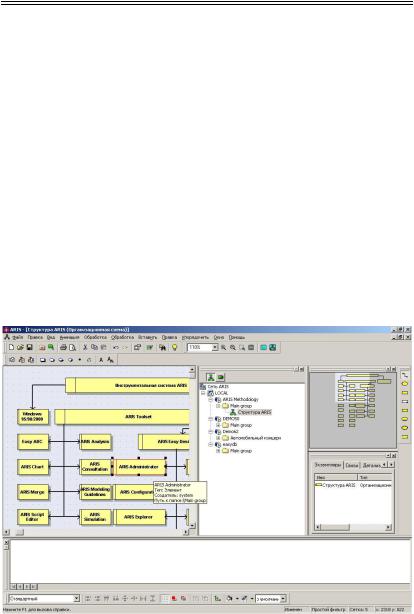

Рис. 5.13. Рабочий интерфейс ARIS Designer

Интегрированная среда ARIS

Окно ARIS Designer состоит из основного окна, где происходит построение моделей, и вспомогательных окон — окна просмотра модели в уменьшенном масштабе, окна проводника, окна просмотра объекта, окна вывода системной информации для пользователя.

Находясь в основном окне, можно создавать объекты и связи между ними, а также редактировать их атрибуты. Для создания нового объекта или связи следует воспользоваться кнопками специальной панели инструментов Modeling (моделирование). Конфигурация этой панели зависит от типа текущей модели.
