Отчет по лабораторной работе №30
по дисциплине «Электротехника» на тему:
«Моделирование на ЭВМ переходных процессов в цепях первого порядка»
Выполнил: студент группы БСТ21
Руководитель: Волков А.С.
Москва, 2022 г.
Оглавление
Цель работы: 2
Ход выполнения работы 3
Расчеты 3
Графики 6
Вывод: 7
Цель работы:
С помощью машинного эксперимента исследовать переходные процессы в цепях первого порядка.
Ход выполнения работы
Расчеты
Рассчитаем постоянные времени RC для неразветвленной RC-цепи, если C1=0,25 мкФ, а R1 принимает значения R1=20, 40, 80, 160, 320, 640, 1280, 2560 и 5120 Ом.
Для этого используем формулу:
Рассчитать постоянные времени RL для неразветвленной RL-цепи, если L1=45 мГн, а R1 принимает значения R1=20, 40, 80, 160, 320, 640, 1280, 2560 и 5120 Ом.
Для этого используем формулу:
По предварительному расчету |
|||||||||
R1, Ом |
20 |
40 |
80 |
160 |
320 |
640 |
1280 |
2560 |
5120 |
τRC,мкс |
5 |
10 |
20 |
40 |
80 |
160 |
320 |
40 |
1280 |
τRL,мкс |
2250 |
1125 |
562,5 |
281,25 |
140,625 |
70,31 |
35,156 |
17,58 |
8,79 |
Таблица 1 – По предварительному расчету
Рассчитать временные зависимости тока i(t), напряжения на резисторе uR(t) и напряжения на конденсаторе uC(t) в неразветвленной RC-цепи, если цепь включается на постоянное напряжение. Принять E1=1 В, R1=160 Ом, C1=0,25 мкФ, t[0; 3RC].
Для временных зависимостей тока i(t) используем формулу:
Для напряжения на резисторе (t) используем формулу:
(t) =
Для напряжения на конденсаторе (t) используем формулу:
(t) =
t, мкс |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,2 |
1,4 |
,А |
0,00625 |
0,00512 |
0,00419 |
0,00343 |
0,00281 |
0,00230 |
0,00188 |
0,00154 |
t, мкс |
1,6 |
1,8 |
2 |
2,2 |
2,4 |
2,6 |
2,8 |
3 |
,А |
0,00126 |
0,00103 |
0,00084 |
0,00069 |
0,00057 |
0,00046 |
0,00038 |
0,00031 |
Таблица 2 – Зависимость тока
t, мкс |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,2 |
1,4 |
,В |
1 |
0,819 |
0,670 |
0,549 |
0,449 |
0,368 |
0,301 |
0,246 |
t, мкс |
1,6 |
1,8 |
2 |
2,2 |
2,4 |
2,6 |
2,8 |
3 |
,В |
0,202 |
0,165 |
0,135 |
0,111 |
0,091 |
0,074 |
0,061 |
0,050 |
Таблица 3 – Напряжение на резисторе
t, мкс |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,2 |
1,4 |
,В |
0 |
0,181 |
0,330 |
0,451 |
0,551 |
0,632 |
0,699 |
0,754 |
t, мкс |
1,6 |
1,8 |
2 |
2,2 |
2,4 |
2,6 |
2,8 |
3 |
,В |
0,798 |
0,835 |
0,865 |
0,889 |
0,909 |
0,926 |
0,939 |
0,950 |
Таблица 4 – Напряжение на конденсаторе
Рассчитать временные зависимости тока i(t), напряжения на резисторе uR(t) и напряжения на катушке uL(t) в неразветвленной RL-цепи, если цепь включается на постоянное напряжение. Принять E1=1 В, R1=160 Ом, L1=45 мГн, t[0; 3RL].
Для временных зависимостей тока i(t) используем формулу:
Для напряжения на резисторе (t) используем формулу:
(t) =
Для напряжения на катушке (t) используем формулу:
(t) =
t, мкс |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,2 |
1,4 |
,А |
0,00625 |
0,00512 |
0,00419 |
0,00343 |
0,00281 |
0,00230 |
0,00188 |
0,00154 |
t, мкс |
1,6 |
1,8 |
2 |
2,2 |
2,4 |
2,6 |
2,8 |
3 |
,А |
0,00126 |
0,00103 |
0,00084 |
0,00069 |
0,00057 |
0,00046 |
0,00038 |
0,00031 |
Таблица 5 – Зависимость тока
t, мкс |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,2 |
1,4 |
,В |
1 |
0,819 |
0,670 |
0,549 |
0,449 |
0,368 |
0,301 |
0,246 |
t, мкс |
1,6 |
1,8 |
2 |
2,2 |
2,4 |
2,6 |
2,8 |
3 |
,В |
0,202 |
0,165 |
0,135 |
0,111 |
0,091 |
0,074 |
0,061 |
0,050 |
Таблица 6 – Напряжение на резисторе
t, мкс |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
1 |
1,2 |
1,4 |
,В |
0 |
0,181 |
0,330 |
0,451 |
0,551 |
0,632 |
0,699 |
0,754 |
t, мкс |
1,6 |
1,8 |
2 |
2,2 |
2,4 |
2,6 |
2,8 |
3 |
,В |
0,798 |
0,835 |
0,865 |
0,889 |
0,909 |
0,926 |
0,939 |
0,950 |
Таблица 7 – Напряжение на катушке
Графики
Рисунок 5 –Схема RC-цепи

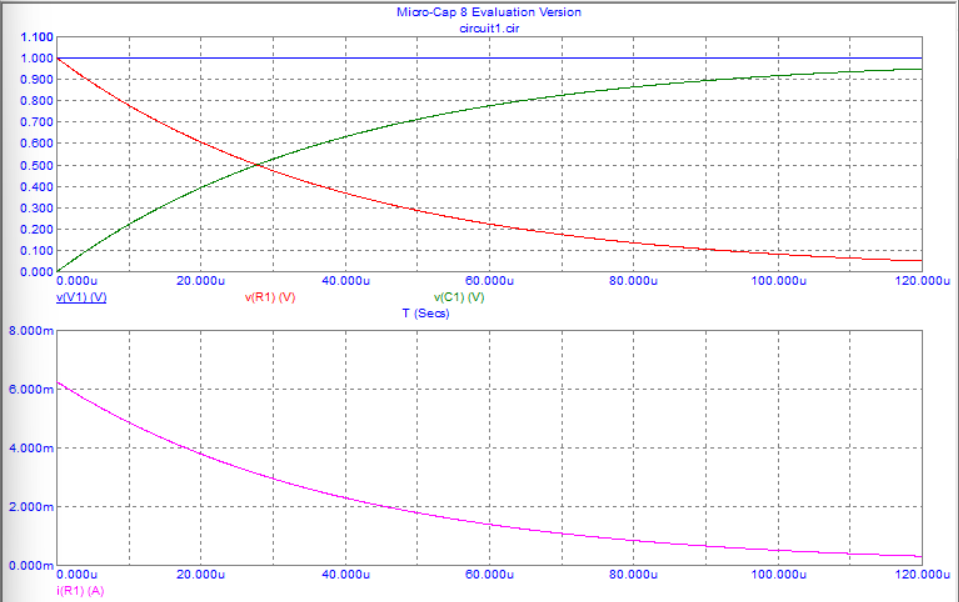

Рисунок 6 – Графики зависимостей мгновенного тока(розовый), напряжения на резисторе(красный), напряжения на конденсаторе(зеленый) и напряжения источника от времени t∈ [0; 3trc] (синий)

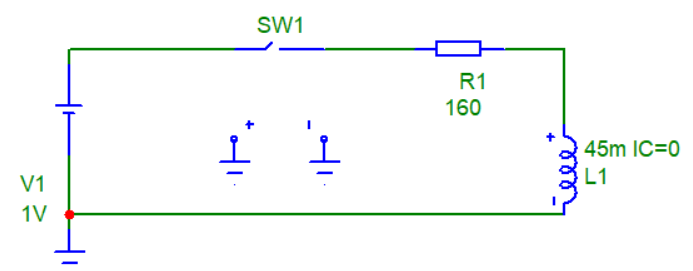

Рисунок 7 – Схема RL-цепи

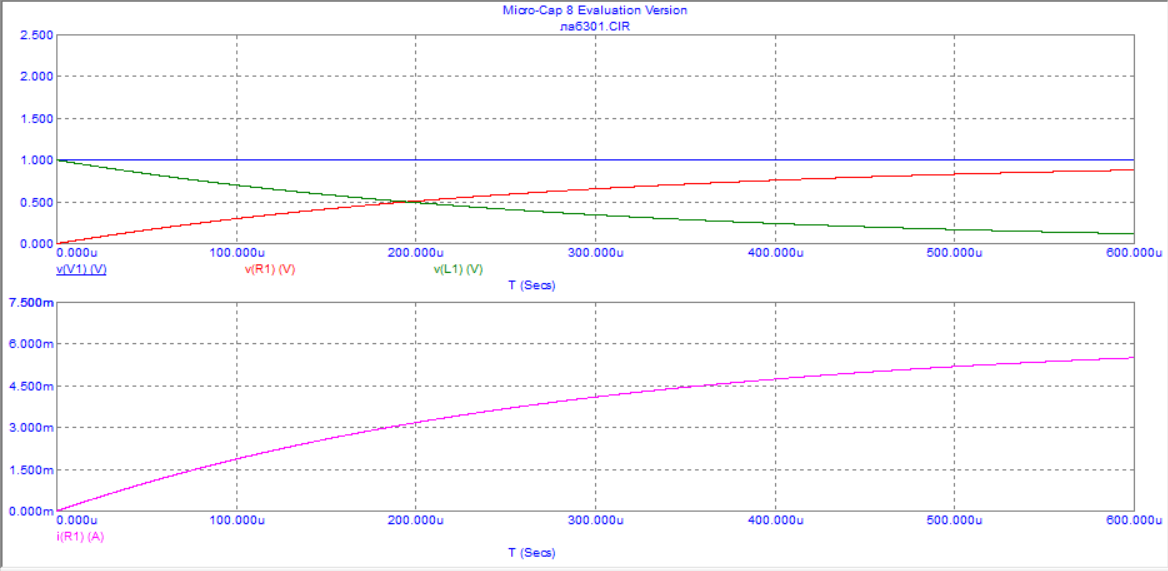

Рисунок 8 – Графики зависимостей мгновенного тока(розовый), напряжения на резисторе(красный), напряжения на катушке (зеленый) и напряжения источника от времени t∈ [0; 3trc] (синий)
Вывод:
С помощью машинного эксперимента исследовал переходные процессы в цепях первого порядка.
