МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное автономное образовательное учреждение высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Инженерная школа природных ресурсов

18.03.01 «Химическая технология»

ИНДИВИДУАЛЬНОЕ ДОМАШНЕЕ ЗАДАНИЕ №4 Шифр– 90125

по дисциплине:

Механика 1.3

Исполнитель:







студент группы

2Д13

Чижова Анастасия Васильевна

25.11.2022

Руководитель:







преподаватель



Джасем Мохамад Али



Томск - 2022

ЗАДАЧА 3.1.

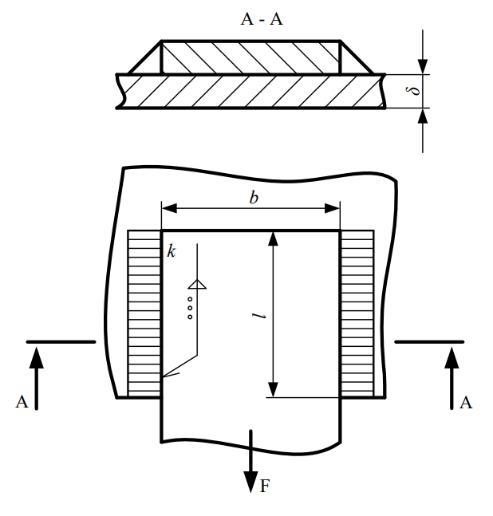

Определить длину фланговых швов соединения полосы с косынкой из стали из условия прочности F кН, ширина полосы b мм, выполненной из стали Ст45. Сварка ручная электродом Э42. Толщина деталей δ мм (рис. 1).

Используя параметры необходимо:

1.Вычертить в масштабе схему сварного соединения.

2.Определить допускаемые напряжения на срез сварного шва.

3.Определить длину флангового шва.

Дано:

δ, мм

F кН

b, мм

[σ], МПа

[s]







9,5

40

195

360

1,6











Решение

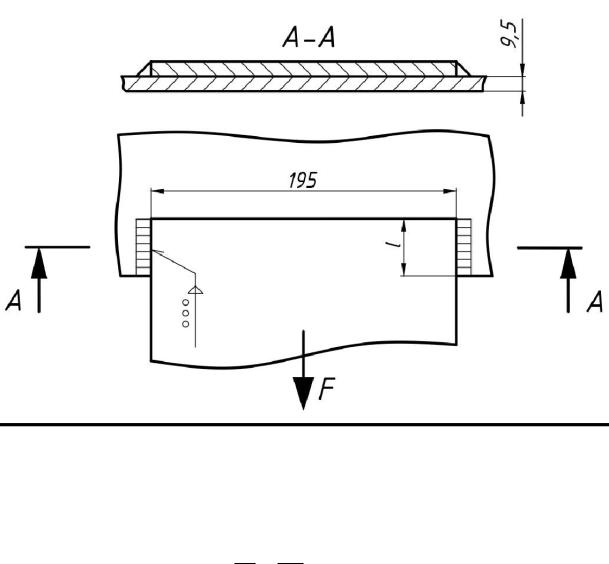

1. Вычертить в масштабе схему сварного соединения.

2.Определить допускаемые напряжения на срез сварного шва.

Допускаемое напряжение для сварного шва при статической нагрузке определяется по формуле:

σ

=

3601.6

= 225 МПа

[σ] = [ ]

Для определения допускаемого напряжения в шве с использованием электрода Э42 определяется по формуле:

[τ'] = Ш[σ] = 0. 6 * 225 = 135 МПа

Примем катет шва равным толщине пластины: К = δ = 9, 5 мм

3.Определить длину флангового шва.

Расчет на срез для швов проводится по опасному сечению шва, которое совпадает с биссектрисой прямого угла. При ручной сварке высота опасного сечения = 0,7 , где K – катет сварного шва.

Так как катет сварного шва равен толщине деталей. Из условия прочности шва на срез можно определить длину фланговых швов:



[τ] =





=



≤ [τ']





0.7* *2*







=



40*103

= 22. 28 мм

1.4* *[τ']



1.4*9.5*135

ЗАДАЧА 3.2.

Проверить прочность изображенного заклепочного соединения, если F кН. Допускаемые напряжения на растяжение [σ] листов 140 МПа, на смятие [σ]см 280 МПа,

на срез [τ] заклепок 100 МПа.

Используя параметры соответствующие индивидуальному варианту необходимо:

1.Вычертить в масштабе схему сварного соединения.

2.Проверить прочность листа на растяжение в сечениях, ослабленных отверстиями.

3.Проверить прочность заклепок на срез.

4.Проверить прочность листов на смятие.

Дано:

Толщина

Толщина

Диаметр

Ширина листов

Сила,

листов,

накладок

заклепок

b

действующая в

соединяемых



d

мм

соединении



мм



F

встык деталей

мм







кН







мм

δн





δп









11

4

14

140

90











Решение

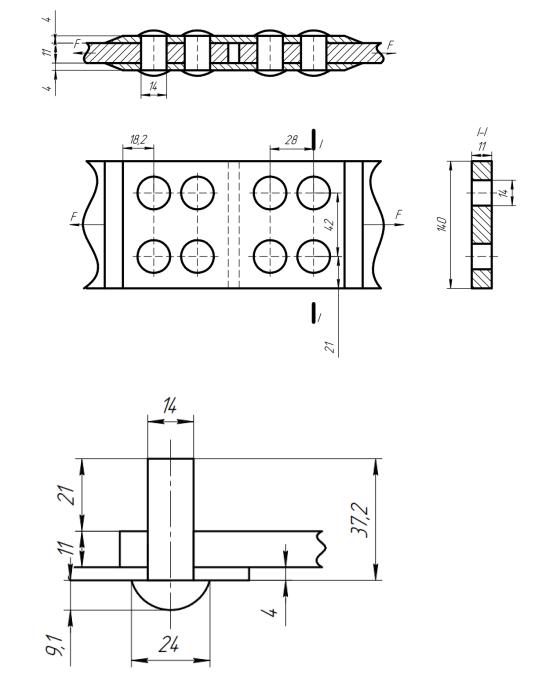

1. Вычертить в масштабе схему сварного соединения.

= 3 * = 3 * 14 = 42

мм





= 1. 75 * = 24. 5

мм







= 0. 65 * = 9. 1

мм



















мм

= 2 * + δп + δн * 2 = 18, 2 + 11 + 8 = 37, 2



= (1. 25: 1. 5) = 1. 3

* 14 = 18. 2

мм







Схема заклепочного соединения в масштабе 1:7

2. Проверить прочность листа на растяжение в сечениях, ослабленных отверстиями.

σрасч.

≤ [σ]







3



σ

расч.

=



=



=

90*10

= 73. 05 МПа ≤ 140 МПа









( −2 )δп

(140−2*14)*11

3.Проверить прочность заклепок на срез.

Проверка прочности заклепок на срез, учитывая, что в данном соединении заклепки двухсрезные.

τср = * ≤ [τ]ср

где z - число заклепок шва, на половине соединения Q - внешняя нагрузка, Н

р - площадь сечения стержня заклепки, мм2

Q = F





π* 2







i -р =

4

*







число плоскостей среза

τср =





=

*4

=

90*4*103

= 73. 1 МПа ≤ 100 МПа





* *π* 2

4*2*3.14*142

4. Проверить прочность листов на смятие.

σсм = * см ≤ [σ]см

n - число заклепок в рядусм - площадь смятия, мм2

см = δ *

δ - минимальная суммарная толщина листов, мм

σсм =



=

90*103

= 279. 2 МПа ≤ 280 МПа

*δ *

2*11*14

Итак, проверка прочности листов на растяжение, заклепок на срез и листов на смятие проведена, прочность листов и заклепок обеспечена.

ЗАДАЧА 3.3.

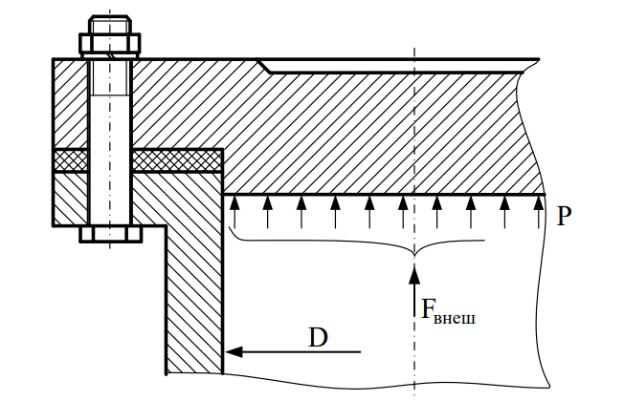

Подобрать болты для соединения крышки с цилиндрическим сосудом сжатого воздуха при следующих данных: давление сжатого воздуха в цилиндре р МПа, внутренний диаметр крышки D мм, число болтов z = 12, затяжка контролируемая. Материал болтов сталь 20, класс прочности болтов 4.6. Затяжка болтов контролируемая. Прокладка полиэтиленовая. Предел текучести [σ]т для болтов класса прочности 4.6 принять равным 240 МПа.

Используя параметры соответствующие индивидуальному варианту необходимо:

1.Вычертить в масштабе схему сварного соединения.

2.Определить силу затяжки болтов.

3.Определить расчетный диаметр резьбы болта из условия прочности.

4.Принять стандартный диаметр болта согласно ГОСТ 9150-81.

Дано:

Давление

Внутренний

Допускаемый

Коэффициент

Коэффициент

сжатого

диаметр

коэффициент

внешней

запаса

воздуха в

крышки

запаса

нагрузки

предварительной

цилиндре

D

прочности

χ

затяжки

p

мм

[s]



Кзат

МПа



















0,6

35

1,8

0,5

2,8











Решение

1. Вычертить в масштабе схему сварного соединения.

2.Определить силу затяжки болтов.

Болты соединения считаем одинаково нагруженными. Внешняя нагрузка внеш силы давления сжатого воздуха:



π*

2

6

3.14*0.35

2

внеш = ρ *



= 0. 6 * 10 *

= 34 618, 5

4



4

Сила, приходящаяся на один болт:

=

внеш

=

34618.5

= 2 884, 9



12

Определить силу затяжки болтов, приняв Кзат = 2,8 (нагрузка постоянная), χ = 0,5 (соединение с упругой прокладкой).

расч = 1, 3 * 0 + χ * 0 = 1. 3 * 2884. 9 + 0. 5 * 2884. 9 =

= 3 750, 37 + 1 442, 45 = 5 192, 82

3.Определить расчетный диаметр резьбы болта из условия прочности. Определить расчетный диаметр резьбы болта

расч

4* расч

[σ] =

σт

=

2401.8

= 133, 3 МПа

π*[σ]

[ ]

расч

3,14*133,34*5192,82

= 7, 04









4.Принять стандартный диаметр болта согласно ГОСТ 24705—81.

По ГОСТ 24705—81 принимаем М8, шаг резьбы р = 0,75 мм. Для принятого болта М8 внутренний диаметр резьбы d1 = 7,118 мм. Болт М8 подходит, так как d1 = 7,118 мм > расч = 7, 04 мм.
