Введение
Целью курсового проекта является выбор и согласование двигателя и движителя судна.
Задание на курсовой проект выбирается из табл. 1 в соответствии с двумя последними цифрами номера студенческого билета (зачетной книжки).
Таблица 1 Вариант заданий на курсовой проект
Раздел 1. Расчет буксировочного сопротивления на тихой глубокой воде
Расчет сопротивления предлагается выполнять по методу, разработанному в проблемной лаборатории гидромеханики судна НИИВТа. Метод разработан на серии испытаний крупномасштабных моделей судов внутреннего и смешанного плавания.
Метод основан на раздельном определении коэффициентов вязкостного и волнового сопротивлений. Расчет производится в табличной форме (см. табл. 2).

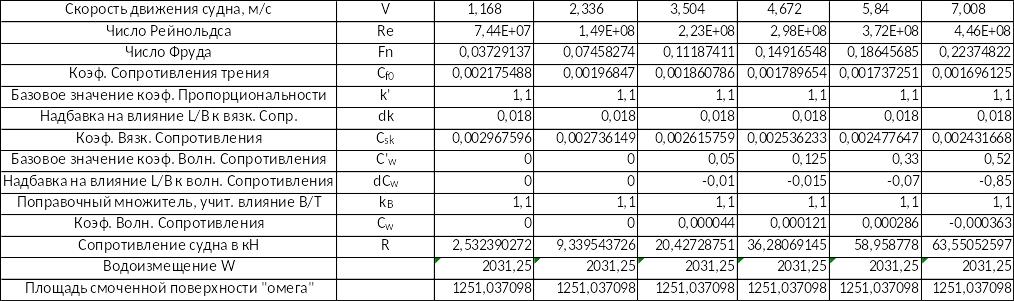

Таблица 2. Расчет буксировочного сопротивления судна
В данной таблице:
Число Рейнольдса , где ν = 1.57*10-6 м2/с – коэффициент кинематической вязкости жидкости;
Число Фруда , где g = 9.81 м/с2 – ускорение свободного падения;
Коэффициент сопротивления трения вычисляется по формуле ;
Коэффициент вязкостного сопротивления вычисляется по формуле , ∆Сf = 0,0003 – надбавка на шероховатость, ∆СK= 0,0002 – надбавка на выступающие части;
Коэффициент волнового сопротивления вычисляется по формуле ;
Полное сопротивление вычисляется по формуле ,
где: ρ = 1 т/м3 – плотность жидкости; - площадь смоченной поверхности судна, м2; W = L B T CB - водоизмещение судна, м3.
