.pdf—технические парки—приобработке до6–8 составов/сут. 2. По конструкции:
—однопарковые — где все операции производятся через общийобъединенный приемоотправочныйпарк(рис. 1.8), как правило, при небольших объемах работы;
—многопарковые — на которых каждый парк имеет целевое назначение (рис. 1.9). Обычно это средние или крупные станции.
|
ОРВ |
ОП |
|
|
|
РЭД |
|
ПГД |
ПС ПОП
ВММ

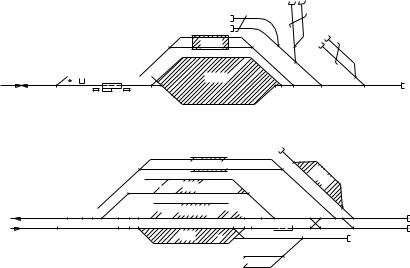

Рис. 1.8. Схема однопарковой ПТС
РЭД
ПО
ПОПС ВММ ПС
ПП
ПГД
ВРД
Рис. 1.9. Схема многопарковой ПТС
Кроме пассажирских технических станций для отстоя пассажирских вагонов в период спада пассажиропотоков в пределах железных дорог или отделений устраиваются базытехни-
ческогообслуживанияпассажирскихсоставов.Назначение— отстой,ремонтисодержаниевисправномсостояниипассажирских вагонов, находящихся в резерве.
В зависимости от емкости путевого развития базы технического обслуживания пассажирских составов делятся на три категории:
I — на 600 и более вагонов;
II — на 300–600 вагонов;
III — менее 300 вагонов.
2 1
Количество и размещение баз зависит от числа и размещения пассажирских станций. Обычно за базой закрепляются пассажирские станции отдельных, как правило, крупных узлов с целью:
—обеспечения минимального пробега резервных вагонов;
—исключения встречных и пересекающихся поездопотоков. По конструкции базы отстоя пассажирских вагонов проек-
тируются в виде парков различных видов с тупиковыми или сквозными путямивзависимостиотместныхусловий.Емкость путевого развития баз отстоя определяется по потребным объемам направляемых в резерв пассажирских вагонов в период межсезонья.
Контрольные вопросы
1.Что называется пассажирским комплексом?
2.Какие элементы входят в состав пассажирского комплекса?
3.Для каких условий работы определяется мощность устройств пассажирского комплекса?
4.Какие типы станций относятся к категории пассажирских?
5.В чем различие между пассажирскими и пассажирскими техническими станциями?
6.Относятся ли зонные станции к категории пассажирских?
7.Какие критерии используются при классификации пассажирских станции по объему работы?
8.В чем заключается назначение баз отстоя резервных пассажирских вагонов?
9.Требования к размещению баз отстоя пассажирских вагонов.
10.В чем принципиальное отличие однопарковых и многопарковых пассажирских технических станций?
11.Какие принципы учитываются при расположении элементов внутри пассажирского комплекса?
12.Варианты размещения пассажирских станций и их характери-
стика.
13.Какие факторы учитывают при выборе места расположения
почтово-багажных устройств?
14.Варианты взаимного расположения пассажирских и пассажирских технических станций. В чем их различие?
15.Какие факторы учитывают при выборе места примыкания
локомотивного хозяйства к пассажирским станциям?
16. Варианты взаимного расположения вокзального комплекса и пассажирской станции и их характеристика.
2 2
2.ПАССАЖИРСКИЕ УСТРОЙСТВА
2.1.Вокзалы и привокзальные площади
Здания вокзалов (при внешнем их расположении) следует размещать на расстоянии не менее 20 м от оси ближайшего пути, ана линиях, где предусматривается движение пассажирских поездов со скоростями более 140 км/ч, — не менее 25 м, но не более 50 м.
Расчетная вместимость вокзала определяется отдельно для пассажиропотоков дальнего и пригородного следования:
Nвм k1k2 |
|
nC |
, |
(2.1) |
|
100 |
|||||
|
|
|
где k1 — коэффициент, учитывающий неравномерность пассажиропотоков (принимается 1,1–1,3); k2 — коэффициент, учитывающий прибытие на вокзал встречающих и провожающих. При расчете вместимости пригородных вокзалов k2 = 1, в остальных случаях k2 = 1,10–1,25; n — доля одновременно находящихся на вокзале пассажиров (от общего числа пассажиров,отправляемыхзасутки),%; С—числоотправляющих- ся пассажиров, чел.-сут.
Взависимости от вместимости вокзалы делятся на три класса:
I — особо большие (единовременная вместимость свыше 1500 пассажиров) и большие (700–1500 пассажиров);
II — средние (200– 700 пассажиров); III — малые (25–200 пассажиров).
Привокзальные площади являются важнойчастью вокзальногокомплексаивомногомопределяютрежимработы вокзала
ипассажирской станции. Как правило, привокзальные площади проектируются квадратными или прямоугольными. При этом основная часть площади изолируется от транзитного движения городского и междугородного транспорта.
Взависимостиотпланировочной структурыгородаихарактера движения в городе привокзальные площади делят на две группы:
1. Привокзальные площади тупикового типа, связанные с разными районами города пассажирским транспортом
2 3
(рис. 2.1). Транзитный транспорт вынесен при этом на соседние уличные магистрали.
а)
б)
Рис. 2.1. Основные варианты планировки привокзальных площадей тупикового типа:
а — с односторонним выходом; б — с примыканием двух магистральных улиц; 1 — железнодорожные пути; 2 — вокзал
2. Привокзальные площади с проходящими транзитными городскими магистралями, где помимо обслуживания пассажиров, прибывающих иотправляющихся по железной дороге, пропускаются транзитные потоки пассажирского и грузового транспорта (рис. 2.2).
2 4
а)
б)
в)
Рис. 2.2. Основные варианты планировки привокзальных площадей транзитного типа:
а — тип I — с расположением вокзала на достаточном удалении от городской магистрали со сквозным движением; б — тип II — с наличием подходов нескольких городских магистралей, примыкающих к трем сторонам привокзальной площади; в — тип III — с наличием дополнительных подходов, примыкающих к сквозной городской магистрали; 1 — железнодорожные пути; 2 — вокзал; 3 — транзитные городские магистрали
2 5
2.2. Пассажирские платформы
Платформы укладывают на всех раздельных пунктах, где предусматривается посадка и высадка пассажиров.
Классификация пассажирских платформ
По месту расположения (рис. 2.3):
основные—располагаемыевозле вокзала.Бывают боковые иторцевые(обеспечивающиесвязьвокзаласпромежуточными платформами);
промежуточные — располагаемые между путями.
а)
б) |
Рис. 2.3. Расположение пассажирских платформ на станциях:
а — на станциях сквозного типа; б — на станциях тупикового типа; 1 — основные; 2 — промежуточные платформы
По конструкции (рис. 2.4):
Низкие платформы — устраивают у путей, предназначенных для пропуска транзитных пассажирских поездов. При этом обеспечиваются наилучшие условия для выполнения технического обслуживания вагонов.
Высокие платформы проектируют:
— на тупиковых пассажирских станциях с преобладающим движением конечных или оборачиваемых поездов;
2 6
—на раздельных и остановочных пунктах участка с большим пассажиропотоком;
—на раздельных и остановочных пунктах электрифицированных участков с интенсивным пригородным движением (более 6 поездов в час «пик»).
а) |
1745 |
|
Уровень |
|
|
платформы |
|
|
|
||
|
|
|
|
УГР
200
б) |
1920 |
Уровень |
|
||
|
платформы |
|
|
|
|
УГР |
|
1100 |
|
|
Рис. 2.4. Схемы расположения платформ у путей: а — низкие; б — высокие
Пассажирские платформы в пределах всего участка обращения пригородных поездов должны проектироваться однотипными. Основные схемы взаимного расположения путей и платформ представлены в табл. 2.1.
2 7
Таблица 2.1
Схемы взаимного расположения путей и платформ
Длинапассажирскихплатформустанавливается всоответ-
ствии с наибольшей длиной обращающихся на участке пассажирских и пригородных поездов.При этом нановых станциях илиприреконструкции следует предусматривать возможность удлинения платформ до:
•650–850 м;
•1000 м — при соответствующем обосновании для обращения соединенных пассажирских поездов;
•350 м — платформ для пригородного движения.
Ширина пассажирских платформ устанавливается в зави-
симости от:
— интенсивности,величиныи характерапассажиропотоков (дальние, пригородные);
2 8
—скоростей движения пассажирских поездов;
—числа и расположения выходов с платформ;
—размеров размещаемых на них устройств.
Ширина пассажирской платформы должна быть не менее:
•6 м — для основной платформы;
•5 м — для основной платформы в трудных условиях в пределах расположения вокзала и не менее 4 м на остальном протяжении;
•4 м — для промежуточной платформы при отсутствии переходов в разных уровнях;
•3 м — для основной платформы вне пределов расположения вокзала, вместимость которого не превышает 200 чел.; для промежуточных платформ при переустройстве в трудных условиях.
На линиях, где предусматривается безостановочное движение пассажирских поездов со скоростями движения пассажирских поездов 140–200 км/ч при невозможности устройства боковойплатформы,допускаетсярасполагатьплатформумежду главными путями с шириной не менее 8 м (в особо трудных условиях — 6 м) с учетом реализации дополнительных мер по обеспечению безопасности пассажиров (устройство перил, оповестительной сигнализации о подходе скоростных поездов).
При наличии входов в тоннели, сходов с пассажирских мостов, павильонов и других сооружений, располагаемых на платформах, расстояние между крайней гранью сооружения и бортом платформы должно быть не менее 2 м.
2.3. Переходы для пассажиров
Переходы для пассажиров укладываются на всех раздельных пунктах, где предусматривается посадка и высадка пассажиров.
Переходы размещают:
в одном уровне с железнодорожными путями на уровне верха головок рельсов (рис. 2.5):
—настилы (между платформами) шириной не менее 3 м;
—торцевые переходы.
2 9
Торцевые
переходы
Настилы
Рис. 2.5. Схема расположения переходов для пассажиров в одном уровне
сжелезнодорожными путями
Вразных уровнях с путями переходы устраиваются:
— на всех пассажирских станциях;
— на других раздельных пунктах с интенсивным движени-
ем на участке (более 50 пар/сут);
—на линиях со скоростями движения более 120 км/ч;
—на раздельных пунктах участка при пассажиропотоке более 75 000 чел./г.
Существуют следующие виды переходоввразных уровнях: 1) тоннели — шириной не менее 3 м (на крупных станциях — не менее 6 м), высотой не менее 2,4 м. Высота подъема из тоннеля на низкую платформу составляет 4,0–4,20 м. Тоннели бывают поперечные и продольные (при смешанном
расположении путей на станции); 2) мосты — шириной не менее 2,25 м. По сравнению с
другими видами переходов характеризуются следующими недостатками:
—высокий подъем и спуск (7–7,5 м) — неудобство для пассажиров, особенно в зимний период;
—ухудшается видимость путей и светофоров из-за опор моста;
—требуется уширение междупутий (станционной площадки) для установки опор моста;
3) конкорсы — устраиваются над путями и платформами (при обосновании), служат для перехода пассажиров и одновременно могут являться местом ожидания.
При выборе типа переходов в разных уровнях преимущество надо отдавать тоннелям. Пешеходные мосты в районах с суровым климатом следует проектировать крытыми (галерейного типа или остекленными).
