№1. Определение параметров резьбовых соединений и выбор способов стопорения

Цель работы - знакомство с основными параметрами резьбы и типами резьб, основными типами резьбовых соединений, конструктивными формами головок винтов и гаек, способами стопорения.

Основные параметры резьбы. Типы резьб.

Резьбовыми называют разъемные соединения, выполняемые с помощью резьбовых крепежных деталей - винтов, гаек, шпилек или резьбы, непосредственно нанесенной на соединяемые детали.

По форме основной поверхности резьбы подразделяют на цилиндрические и конические. Широкое применение имеют детали с цилиндрической резьбой.

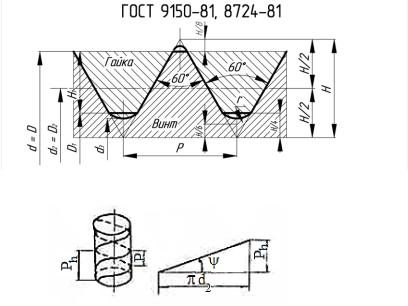

Основные параметры цилиндрической резьбы показаны на рис. 1 и 2.

РЕЗЬБА МЕТРИЧЕСКАЯ

Рис.1

Рис.2

4

Для обозначения диаметров детали с наружной резьбой (в большинстве случаев - винта) - используют строчные буквы. Диаметры детали с внутренней резьбой (гайки) обозначают прописными буквами. Обозначения диаметров следующие: номинальный (наружный для винта) d, D; средний d2 , D2; внутренний d3 винта, внутренний D1 гайки, наружный D4 гайки.

Профиль резьбы характеризуют углом α профиля, углом у наклона боковой стороны профиля к перпендикуляру к оси резьбы (оба в осевом сечении), высотой H исходного треугольника (образуется при пересечении продолжения боковых сторон профиля), рабочей высотой профиля H1 резьбы (т.е. проекцией на перпендикуляр к оси резьбы участка соприкосновения винта и гайки).

Шаг Р - расстояние между одноименными сторонами соседних профилей, измеренное в направлении оси резьбы.

Для многозаходных резьб используют термин "ход" Рh (см. рис. 2), равный произведению шага и числа заходов. Ход равен расстоянию, на которое перемещается винт вдоль своей оси при повороте на один оборот в неподвижной гайке.

Угол подъема развертки винтовой линии по среднему диаметру резьбы определяется соотношением

tgψ = Ph

πd 2

По назначению резьбы подразделяют на следующие группы:

1)крепежные, предназначенные для скрепления деталей;

2)крепежно-уплотняющие, служащие как для скрепления деталей, так и для предохранения от вытекания жидкости;

3)резьбы для передачи движения (в ходовых и грузовых винтах).

Метрическая резьба (рис. 3). Форма профиля треугольная с углом α= 60°. Профиль резьбы - симметричный (γ = α /2 = 30°), имеет срезы по прямой вершин резьбы винта и гайки.

5

МЕТРИЧЕСКАЯ

Рис.3

Профиль впадин винта и гайки не регламентирован. Рабочая высота

профиля H1 0,54Р. Метрическая резьба стандартизирована, является

основной крепежной резьбой. Наклон боковой стороны профиля обеспечивает возможность создания больших осевых сил, а также возможность самоторможения (вследствие клинового эффекта).

Метрическую резьбу выполняют с крупным и мелким шагами

(рис. 4).

За основную принята резьба с крупным шагом. Мелкую резьбу применяют для регулировки, для соединения тонкостенных, а также динамически нагруженных деталей.

Метрическую резьбу с крупным шагом обозначают буквой М и числом, выражающим номинальный диаметр в миллиметрах, например М20. Для мелкой метрической резьбы дополнительно указывают шаг, например М20х1,5.

Рис.4

6

Трапецеидальная резьба (рис. 5 - см. ниже). Имеет симмет-

ричный профиль с углами α= 30° и γ=α/2 = 15° и рабочей высотой профиля H1=0,5Р. Резьба стандартизирована. Шаг может быть крупным, средним и мелким. Меньший по сравнению с метрической резьбой угол наклона боковой стороны профиля обусловливает меньшие потери на трение при использовании этой резьбы. В силу чего резьбу применяют для передачи движения в ходовых и грузовых винтах при двустороннем (реверсивном) движении под нагрузкой. Многозаходную трапецеидальную резьбу с номинальным диаметром 40 мм, ходом 12 мм и шагом 6 мм обозначают Тr 40х12 (Р6); однозаходную - Тr

40х6.

Упорная резьба (рис. 6). Имеет несимметричный профиль. Ее применяют для ходовых и грузовых винтов с большой односторонней осевой нагрузкой. Угол наклона рабочей стороны профиля к перпендикуляру к оси резьбы для повышения КПД выбирают достаточно малым (γ = 3°), угол наклона нерабочей стороны профиля - 30°, рабочая высота профиля, H1=0,75Р. Резьба стандартизирована, шаг может быть крупным, средним и мелким. Многозаходную упорную резьбу, имеющую d = 40 мм, Ph= 12 мм, Р = 6 мм обозначают S 40х12(Р6); однозаходную – S 40х6.

ТРАПЕЦЕИДАЛЬНАЯ

7

Рис.5

УПОРНАЯ

Рис.6

Прямоугольная резьба (угол наклона боковой стороны к перпендикуляру к оси резьбы γ = 0°). Обеспечивает наивысший КПД, но неудобна в изготовлении, не стандартизирована.

Круглая резьба. Применяется для винтов, подверженных большим динамическим нагрузкам, а также для винтов, часто завинчиваемых и отвинчиваемых.

В машинах, выпущенных в странах, где действует дюймовая система мер, используют дюймовые резьбы, в которых вместо шага задано число ниток резьбы на дюйм, а угол профиля α = 55°.

Дюймовые резьбы не применяются при проектировании новых изделий.

Трубная резьба. Представляет собой мелкую дюймовую резьбу без зазоров по выступам и впадинам. Она является крепежноуплотняющей; ее применяют для соединения труб.

Конические резьбы. Обеспечивают непроницаемость без специальных уплотнений. Их применяют для соединения труб, установки пробок, масленок и т.п. Стандартизованы три резьбы с конусностью 1:16 (ϕ/2 = 1°47'24''). На рис. 7 показана трубная кониче-

8

ская резьба с углом профиля α = 55°. Для возможности свинчивания с внутренней цилиндрической резьбой профиль резьбы конической выполняют с биссектрисой угла, перпендикулярной оси конуса. Диаметры резьбы измеряют в так называемой основной плоскости, соответствующей торцу гайки со стороны большого диаметра резьбы. Коническая резьба позволяет затяжкой компенсировать износ, обеспечивает более равномерное распределение нагрузки между витками резьбы, сокращает время на сборку.

Рис.7

В протоколе отчета по лабораторной работе студент должен на приведенных эскизах поставить обозначения основных параметров резьбы, привести их наименования, назвать основные типы резьб, указать области их применения и числовые значения некоторых параметров.

Основные типы затягиваемых резьбовых соединений

Рассмотрим резьбовые соединения, в которых винты или шпильки размещают в отверстиях присоединяемых деталей с зазором

9

(рис. 8). Для передачи внешней нагрузки такое соединение необходимо надлежащим образом затянуть.

Рис.8

На рис. 8 показаны соединения выполненные: а - винтом с гайкой (болтом); б - винтом; в - шпилькой с гайкой.

Если соединение выполняют винтом с гайкой (болтом), то отпадает необходимость нарезания резьбы в соединяемых деталях. Это особенно важно при невысокой прочности материалов соединяемых деталей. Но для такого соединения требуется место для размещения гайки и головки болта, оно имеет несколько большую массу, чем соединение выполненное винтом. При завинчивании и отвинчивании гайки нужно удерживать головку болта от поворота.

Соединение винтом или шпилькой с гайкой применяют в тех случаях, когда установить болт невозможно или нерационально. Например, невозможно сквозное сверление, нет места для размещения гайки (головки) или нет доступа к гайке (головке), необходимо глубокое сверление и длинный болт при большой толщине соединяемых деталей.

Если при эксплуатации необходимы частые разборки и повторные сборки, то используют болты или шпильки, так как винты при многократном завинчивании могут повредить резьбу в детали. Повреждение резьбы тем более вероятно, чем меньше прочность материала соединяемых деталей.

Обозначения на рис. 8: δ - толщина соединяемой детали; d - номинальный диаметр резьбовых деталей; l - их длина; b - длина нарезанной части резьбовой детали (у шпильки: b - длина гаечного конца, b1 - длина взвинчиваемого резьбового конца).
