Рис. 1.1. Основные части трактора:
а - гусеничного; б - колесного;
1- двигатель; 2 - механизм управления;
3 и 5 - вспомогательное и рабочее оборудование;
4 - трансмиссия; 6- ходовая часть
Рис. 1.2. Основные части автомобиля: 1 - кабина; 2 - грузовая платформа; 3 - сцепление; 4 - коробка передач; 5 и 6 - карданная передача и главный ведущий мост
Рис. 1.3. Компоновки легковых автомобилей: а - классическая; б - переднеприводная; в - заднемоторная; г - полноприводная с двигателем на базе классической; д - среднемоторная.
Таблица 1. Преимущества и недостатки различных компоновок легковых автомобилей
Свойства |
Переднемоторная, переднеприводная |
Классическая |
Среднемоторная |
Заднемоторная |
Тяговые свойства – порожний автомобиль |
Позитивное влияние |
Негативное влияние |
Позитивное влияние |
Позитивное влияние |
Тяговые свойства – груженый автомобиль |
Негативное влияние |
Позитивное влияние |
Позитивное влияние |
Позитивное влияние |
Распределение веса автомобиля по осям |
Позитивное влияние |
Ухудшает мало |
Негативное влияние |
Негативное влияние |
Объем салона |
Позитивное влияние |
Позитивное влияние |
Негативное влияние |
|
Объем багажника |
Позитивное влияние |
Позитивное влияние |
|
Негативное влияние |
Возможность модификации задней части кузова |
Позитивное влияние |
Позитивное влияние |
Негативное влияние |
Негативное влияние |
Габаритная длина |
Позитивное влияние |
Ухудшает мало |
Ухудшает мало |
Ухудшает мало |
Свойства кузова при столкновениях |
Позитивное влияние |
Позитивное влияние |
Негативное влияние |
Негативное влияние |
Тепловая нагруженность салона |
Негативное влияние |
Негативное влияние |
Ухудшает мало |
Позитивное влияние |
Возможность создания полноприводной модификации |
Позитивное влияние |
Позитивное влияние |
Ухудшает мало |
Позитивное влияние |
Шум в салоне |
Позитивное влияние |
Негативное влияние |
Негативное влияние |
Позитивное влияние |
Масса |
Позитивное влияние |
Ухудшает мало |
Позитивное влияние |
Позитивное влияние |
Длина приводов управления силовым агрегатом |
Позитивное влияние |
Позитивное влияние |
Негативное влияние |
Негативное влияние |
Рис. 2.1. Схемы трансмиссий тракторов: а - колесного с задним ведущим мостом; б - колесного с передним и задним ведущими мостами; в - гусеничного; 1 - муфта сцепления; 2 - промежуточное соединение; 3 - коробка передач; 4 - главная передача; 5 - дифференциал; 6 - конечная передача; 7 - раздаточная коробка; 8 - карданная передача; 9 - механизмы поворота; 10 - специальный механизм
Рис. 2.2. Схема трансмиссии трактора Т-150: 1 - двигатель; 2- муфта сцепления; 3- коробка передач; 4- главные передачи; 5- карданные передачи; 6- конечная передача; 7- ведущая звездочка; 8- редуктор ВОМ
Рис. 2.3. Схема фрикционной муфты сцепления: 1 - маховик; 2 - ведомый диск; 3 - фрикционные накладки; 4 - нажимной диск; 5 - кожух муфты сцепления; 6 - пружина; 7 - педаль; 8 - вал
Рис. 2.4. Однодисковая постоянно замкнутая муфта сцепления автомобиля ГАЗ-66: 1 - педаль; 2 - тяга; 3, 4, 16, 21 и 22 - пружины; 5- главный цилиндр; 6- манжета; 7 - шайба; 8 - поршень; 9 - толкатель; 10 и 15 - рычаги; 11 - маховик; 12 - ведомый диск; 13- нажимной диск; 14 - кожух; 17 - вал муфты сцепления; 18 - отводка; 19 - шаровая опора; 20 - вилка; 23 - рабочий цилиндр; 24 - толкатель; 25 - поршень рабочего цилиндра; 26 - уплотнительный грибок; 27 - соединительная гидролиния
Рис. 2.5. Типовые схемы фрикционных муфт сцепления: а - двухдисковая постоянно замкнутая: 1 - отжимная пружина промежуточного диска; 2 - регулировочный болт; 3 - отжимной болт, 4 - отжимной рычаг; 5 - отводка; 6 - вал муфты сцепления; 7 - вилка выключения; 8- тяга; 9 - нажимная пружина; 10 - кожух; 11 - нажимной диск; 12 - задний ведомый диск; 13 - направляющий палец; 14 - промежуточный диск; 15 - передний ведомый диск; 16 - маховик; б - непостоянно замкнутая: 1 - маховик; 2- передний ведомый диск; 3- средний ведущий диск, 4 - нажимной ведомый диск; 5 - нажимной кулачок; 6- крестовина; 7 - серьга; 8 - передвижная муфта; 9 - вилка; 10 - тяга; 11 - рычаг; 12 - вал муфты сцепления; 13 - соединительное звено; 14 - палец; в- двухпоточная: 1 - маховик; 2 - ведомый диск главной муфты сцепления; 3 - нажимной диск главной муфты сцепления, 4 - ведомый диск муфты сцепления ВОМ; 5 - нажимной диск; 6- штифт; 7 - регулировочный болт; 8 - отжимной рычаг; 9- педаль; 10 - вал главной муфты сцепления; 11 - вал привода ВОМ; 12 и 13 - нажимные пружины
Рис. 3.1. Коробка передач трактора с продольным расположением валов:
1 - первичный вал; 2 - каретка шестерен четвертой, пятой, седьмой и восьмой передач; 3 - каретка шестерен третьей, шестой и девятой передач; 4 - крышка; 5 - ползун с вилкой; 6 - замковая пластина; 7 - ведомая шестерня первой ступени; 8 - фиксатор; 9 - сапун; 10 - рычаг переключения; 11 - рамка блокировки пуска пускового двигателя; 12 - регулировочные прокладки; 13 - коническая шестерня; 14 - вторичный вал; 15 - регулировочная шайба; 16 - ведущая шестерня второй ступени; 17 - каретка переключения диапазонов (ступеней); 18 - шестерня с двумя венцами; 19 - промежуточный вал; 20 - вал независимого привода ВОМ; 21 - корпус; 22 - блок промежуточных шестерен понижающего редуктора; 23 - ведомая шестерня редуктора; 24 - зубчатая муфта; 25 - ведущая шестерня понижающего редуктора; 26 - рычаг включения редуктора.
Рис. 3.2. Схема КП трактора: а - основные передачи; б - ходоуменьшитель; в - привод бокового ВОМ; 1 - ведущая шестерня понижающего редуктора; 2 - вал сцепления; 3 -зубчатая муфта; 4 - ведомая шестерня понижающего редуктора; 5 - первичный вал; 6 - передвижная шестерня (каретка) первичного вала; 7 -шестерня вторичного вала; 8 - промежуточный вал; 9 - ведущая передвижная шестерня ходоуменьшителя;10 - ведомая шестерня первой и второй передач переднего и заднего хода; 11 - вал первой передачи и заднего хода; 12 - ведущая передвижная шестерня первой передачи и заднего хода; 13 - промежуточная шестерня заднего хода; 14 - блок промежуточных шестерен понижающего редуктора; 15 - шестерня ходоуменьшителя; 16 - боковой ВОМ; 17 - шестерня привода ВОМ
Рис. 3.3. Коробка передач трактора с гидравлическим управлением:
1 - рычаг; 2 - первичный вал; 3 - вторичный вал; 4 - пробка сливного отверстия; 5 - корпус; 6 - гидроподжимная муфта; 7 - золотник распределителя; 8 - распределитель; 9 - вал привода ВОМ; 10 - тяга золотника
Рис. 3.4. Гидроподжимная муфта: 1 - стопорное кольцо; 2 - шестерня; 3 - ведомый диск; 4 - ведущий диск; 5 - упорное кольцо; 6 - поршень;7 - полость; 8 - барабан; 9 - упорный диск; 10 - пружина.
Рис. 3.5. Промежуточное соединение: 1 - резиновая втулка; 2 - соединительный болт; 3 - головка карданного механизма; 4 - вилка
Рис. 3.6. Карданные передачи: а - автомобиля с одним ведущим мостом; б - автомобиля с тремя ведущими мостами; в -жесткий карданный шарнир; 1 - коробка передач; 2 - промежуточная опора; 3 - карданный вал; 4 - задний ведущий мост; 5 - вал среднего моста; 6 - межосевой дифференциал; 7 - средний ведущий мост; 8 - вал заднего моста; 9 - задний мост; 10 - подшипник; 11 - масленка; 12 - предохранительный клапан; 13 и 15 - вилки; 14 - крестовина; 16 - балансировочная пластина
В период эксплуатации в КП могут возникнуть неисправности:
Неисправность |
Причина |
Способ устранения |
Подтекание масла |
Ослабли крепления корпусных деталей КП |
Подтянуть крепежные болты и гайки |
Повреждена прокладка между корпусными деталями КП |
Заменить прокладку в соединениях корпусов или крышки с корпусом |
|
Чрезмерный нагрев |
Мал уровень масла |
Долить масло до нормального уровня |
Очень густое или жидкое масло |
Залить свежее масло, рекомендованное заводом-изготовителем |
|
Затруднено переключение передач |
Сцепление «ведет», тормозок не останавливает первичный вал |
Отрегулировать сцепление и тормозок |
Нарушена регулировка механизма блокировки |
Отрегулировать механизм блокировки |
|
Износ шлицев и забоины на них |
Разобрать КП и зачистить шлицы |
|
Скосы и износ торцов зубьев шестерни |
Заменить изношенные детали |
|
Самопроизвольное переключение передач или включение двух передач одновременно |
Неправильно отрегулирован механизм блокировки |
Отрегулировать сцепление и тормозок Отрегулировать механизм блокировки |
Ослабли болты крепления вилок переключения передач |
Затянуть болты |
|
Поломана пружина фиксатора механизма переключения передач |
Заменить пружину фиксатора |
|
Изношен фиксатор |
Заменить фиксатор |
|
Поломана кулиса |
Заменить кулису |
Рис. 4.1. Главная передача: а - одинарная обычная; б - гипоидная; в - двойная; 1 - ведущая шестерня с валом; 2 - ведомая коническая шестерня; 3 - коническая промежуточная шестерня; 4 - промежуточная цилиндрическая шестерня с валом; 5 - ведомая цилиндрическая шестерня; 6 - дифференциал
Рис. 4.2. Дифференциал: а - устройство; б - схема работы при прямолинейном движении; в - схема работы при повороте; 1 - корпус (чашка); 2 - полуосевые шестерни; 3 - крестовина; 4 - сателлит; 5 - ведомая шестерня главной передачи; 6 - ведущий вал главной передачи; 7 - полуось
Рис. 4.3. Ведущий мост трактора:
1 - корпус главной передачи; 2 - ведущая шестерня; 3 - сапун; 4 - крышка подшипника; 5 - ведомая шестерня; 6 - корпус дифференциала; 7 - палец (ось сателлита); 8 - сателлит; 9 - полуосевая шестерня; 10 - ведущие диски фрикциона дифференциала; 11 - ведомые дискифрикциона дифференциала; 12 - корпус; 13 - регулировочная гайка; 14 - полуось; 15 - стакан; 16 - прокладка; 17 - фланец; 18 - болт-съемник; 19 - уплотняющая шайба
Рис. 4.4. Колесный редуктор трактора: 1 - пробка; 2 - солнечная шестерня; 3 - ось сателлита; 4 - сателлит; 5 - водило; 6 - эпициклическая шестерня; 7 - корпус; 8 - ступица; 9 - переходная ступица; 10 - уплотнение; 11 - рукав ведущего моста; 12 - полуось; 13 - тормозной барабан ведущего колеса
Рис. 4.5. Передний ведущий мост трактора: 1 - ведущая шестерня главной передачи; 2 - регулировочные прокладки; 3 - ведомая шестерня главной передачи; 4 - корпус (коробка) дифференциала; 5 - фрикционные муфты; 6 - полуосевая шестерня; 7 - нажимная чашка; 8 - ось сателлитов; 9 - полуось
Рис. 4.6. Колесный редуктор переднего ведущего моста трактора: 1 - крышка корпуса; 2 - регулировочные прокладки; 3 - ведомый вал; 4 - диск колеса; 5 - верхняя коническая пара; 6 - выдвижной корпус; 7 - червячный механизм; 8 - корпус ведущего моста; 9 - опора пружины; 10 - пружинная рессора; 11 - корпус; 12 - нижняя коническая пара
Рис.
4.7.
Схема планетарного редуктора:
1
- солнечная шестерня; 2 - ось сателлита;
3 -сателлит;
4
- корпус; 5 - эпициклическая шестерня; 6
-водило
Рис. 4.8. Задний мост гусеничного трактора (правая часть): 1 - солнечные шестерни; 2 - стакан подшипника; 3 - регулировочные прокладки; 4 - ведомая шестерня главной передачи; 5 - коронная шестерня; 6 - шкив тормоза; 7 - крышка; 8 - корпус; 9 - шкив остановочного тормоза; 10 - ведущая шестерня конечной передачи; 11 - полуось (вал); 12 - уплотнительное устройство; 13 - маслоуспокоитель; 14 - пробка сливного отверстия
Рис. 4.9. Конечная передача: 1 - корпус; 2 - ведущая звездочка; 3 - вал ведущей звездочки; 4 - уплотнение; 5 и 9 - корпуса уплотнений; 6 - ведущая шестерня; 7 - венец ведомой шестерни; 8 - накладка; 10 - полуось (вал) заднего моста; 11 - опора; 12 - бугель; 13 - крышка корпуса
Неисправность |
Причина |
Способ устранения |
Подтекание масла |
Ослабло крепление составных частей ведущего моста |
Подтянуть болты крепления |
Повреждены прокладка или уплотнение |
Заменить прокладку или уплотнение |
|
Чрезмерный нагрев корпуса ведущего моста или повышенный шум |
Нарушен зазор в конических подшипниках или между коническими шестернями |
Отрегулировать зазоры в конических подшипниках или между коническими шестернями |
Не работает АБД |
Мало масла в корпусе |
Долить масло |
Замаслены диски муфты |
Промыть диски муфты |
|
Изношены фрикционные накладки дисков муфты |
Заменить фрикционные накладки дисков муфты
|
|
Гусеничный трактор уводит в сторону при работе на ровном участке |
Нет свободного хода рычагов управления |
Отрегулировать свободный ход рычагов управления |
Ослабла пружина тормоза солнечной шестерни |
Заменить пружины тормоза солнечной шестерни |
|
Изношены накладки тормозных лент солнечной шестерни |
Заменить накладки тормозных лент солнечной шестерни |
|
Гусеничный трактор плохо поворачивается |
Не отрегулирован механизм управления остановочными тормозами |
Отрегулировать механизм управления остановочными тормозами |
Замаслены накладки лент остановочных тормозов |
Промыть накладки лент и заменить уплотнение вала заднего моста |
|
Изношены накладки лент остановочных тормозов |
Заменить накладки |
Рис. 5.1. Ходовая часть: а - универсально-пропашного трактора; б - трактора общего назначения; в -грузового автомобиля; 1 - подвеска; 2 - передний мост; 3 - остов; 4 и 5 - задние и передние колеса; 6 - задний мост; 7 - двойной шарнир; 8 - рама
Рис. 5.2. Передний мост автомобиля: а - устройство; б - схема продольного наклона шкворня; в - схема поперечного наклона шкворня; г - схождение колес; 1 - упорный подшипник; 2 - поворотная цапфа; 3 - втулка; 4 - регулировочная гайка; 5 - масленка; 6 - поворотный рычаг; 7 - шкворень; 8 - балка; 9 - рычаг рулевой тяги; 10 - штифт; 11 - рулевая тяга; А - посадочные места конических подшипников; Б и В - расстояния между шинами впереди и сзади; - угол продольного наклона шкворня: - угол наклона оси цапфы; - угол развала колес; - угол поперечного наклона шкворня.
Рис. 5.3. Передние мосты универсально-пропашных тракторов с эластичной подвеской: а - МТЗ-80; б - ЛТЗ-55; 1 - поворотная цапфа; 2 - ось поворотной цапфы; 3 - ступица колеса; 4 - опорный подшипник; 5 - пружина; 6 - выдвижной кулак; 7 - поворотный рычаг; 8 - штифт; 9 - корпус (кожух) переднего моста; 10 -ось качания переднего моста; 11 - болты крепления выдвижного кулака; 12 - фланец составной цапфы; 13 - масленка; 14 - хомут крепления выдвижного кулака
Рис. 5.4. Передняя подвеска трактора (а) и задняя подвеска автомобиля (б); 1 - крюк; 2 – продольная балка (лонжерон); 3 – кронштейн рессоры; 4 – резиновый буфер; 5 – амортизатор гидравлический; 6 - накладка; 7 - стремянка; 8 - рессора; 9 – передняя балка; 10 – поперечная балка; 11 – буксирное устройство; 12 – кронштейн дополнительной рессоры; 13 – дополнительная рессора (подрессорник)
Рис. 5.5. Задняя подвеска большегрузного автомобиля: 1 - средний мост; 2 - рессора; 3 - задний мост; 4 - реактивные штанги
Рис. 5.6. Амортизатор: а - общий вид; б - ход сжатия; в - ход отдачи; 1 - рессора; 2 - рама; 3 - амортизатор; 4 - шток; 5 - перепускной клапан; 6 - поршень; 7 - клапан отдачи; 8 - цилиндрический резервуар; 9 - клапан сжатия; 10 - проушина;11 - цилиндр; 12 - впускной клапан
Рис. 5.7. Диски колес: а - устройство; б - крепление диска переднего колеса; в - крепление диска заднего колеса; 1 - обод; 2 - разрезное съемное кольцо; 3 - неразрезное съемное кольцо; 4 - диск; 5 - ступица; 6 -шпилька; 7 - гайка; 8 - диск наружного колеса; 9 - диск внутреннего колеса; 10 - колпачковая гайка.
Рис. 5.8. Колеса универсально-пропашного трактора: а - ведущее заднее; б - направляющее; в - ведущее переднее; г - схема изменения колеи задних колес; 1 - полуось; 2 - червяк; 3 — вкладыш; 4 -груз; 5 - покрышка; 6 - камера; 7 -обод; 8 - ступица; 9 - диск; 10 - регулировочная гайка; 11 - вентиль; 12 - шина; 13 - диск с ободом; 14 - кронштейн; 15 - фланец вала колеса.

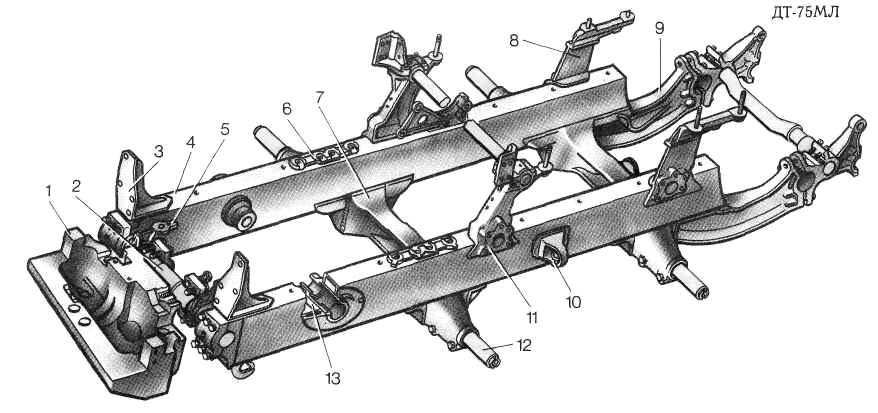

Рис. 5.9. Остов трактора: 1 - балансирный груз; 2 - передняя ось; 3 - кронштейн крепления радиатора; 4 - лонжерон; 5 - кронштейн передней опоры двигателя; 6 - накладка для крепления задней опоры двигателя; 7 - передний поперечный брус; 8 - кронштейн крепления поддерживающего ролика и стойки навесного устройства: 9 - задний кронштейн; 10 - кронштейн опоры натяжного устройства; 11 - кронштейн; 12 - цапфа каретки; 13 - опора оси направляющего колеса.
Рис. 5.10. Гусеничный движитель: а - устройство; б - звенья гусеницы; в - схема; 1 - натяжной механизм; 2 - рама; 3 - поддерживающий ролик; 4 - опорные катки; 5 - гусеничная цепь; 6 - звено; 7 - палец; 8 - шайба; 9 - шплинт; 10 - ведущая звездочка; А - цевка
Рис. 5.11. Натяжной механизм (а) и поддерживающий ролик (б): 1 - ушко коленчатой оси; 2 - упор пружины; 3 - натяжной болт; 4 - пружина амортизатора; 5 - гайка натяжения пружины; 6 - регулировочная гайка натяжения гусеницы; 7 - направляющее колесо: 8 - регулировочная гайка; 9 - подвижное уплотнительное кольцо; 10 - неподвижное уплотнительное кольцо; 11 - коленчатая ось; 12 - резина подвижного кольца; 13 - пружина; 14 - ступица; 15 - ось; 16 - резиновый бандаж
Рис. 5.12. Каретка: 1 - внутренний балансир; 2 - пружина; 3 - ось балансиров; 4 - пробка маслозаливного отверстия; 5 - внешний балансир; 6 - цапфа; 7 - цанговая гайка; 8 - ось катков; 9 - регулировочные прокладки; 10 - каток; 11 - уплотнительное устройство; 12 - пробка контрольного отверстия уровня масла: 13 - пробка.
Неисправность |
Причина |
Способ устранения |
Неустойчивость прямолинейного движения |
Большой зазор в конических подшипниках передних колес |
Отрегулировать зазор в подшипниках |
Несоответствие давления воздуха в шинах колес рекомендуемым нормам |
Поддерживать давление воздуха в шинах колес в соответствии с рекомендуемыми нормами |
|
Нарушена регулировка сходимости колес |
Отрегулировать сходимость передних колес |
|
Передний мост постоянно включен |
Выключить передний мост. При необходимости отрегулировать механизм управления раздаточной коробкой |
|
Быстрое изнашивание и расслоение шин передних колес |
Колеса автомобиля не отбалансированы |
Отбалансировать колеса |
Давление в шинах колес не соответствует норме |
Поддерживать давление воздуха в шинах колес в соответствии с рекомендуемыми нормами |
|
Перегрузка шин |
Не допускать перегрузки шин |
|
Езда на повышенной скорости по неровным дорогам |
Устанавливать скорость движения в зависимости от состояния пути |
|
Пробуксовка колес |
Не допускать пробуксовки колес |
|
Установка шин задних колес в направлении вращения, противоположном стрелке на шинах |
Установить задние колеса в правильное положение относительно направления вращения |
|
Неправильная регулировка тормозов |
Отрегулировать тормоза |
|
Слабая упругость рессор |
Поломаны пружина подвески или лист рессоры |
Заменить пружину или рессору |
Передний ведущий мост универсально-пропашного трактора при буксовании задних колес не включается автоматически при переднем ходе
|
Заклинивающие пазы наружной обоймы муфты свободного хода загрязнены |
Снять муфту и промыть детали |
Не отрегулирована тяга раздаточной коробки |
Отрегулировать тягу |
|
Предохранительная муфта не передает вращающий момент |
Отрегулировать муфту, затянуть гайку моментом 70 Нм |
|
Деформированы пружины поджимного механизма роликов |
Заменить пружины |
|
Гусеничные тракторы |
||
Трактор уводит в сторону при прямолинейном движении |
Отсутствует свободный ход рычагов управления |
Отрегулировать свободный ход рычагов управления |
Правая и левая гусеницы неодинаково натянуты |
Отрегулировать натяжение гусениц |
|
Гусеницы имеют разный износ |
Поменять гусеницы местами |
|
Замаслились накладки лент тормозов солнечной шестерни |
Промыть накладки лент керосином. Устранить попадание масла на накладки лент |
|
Утечка масла из катков, роликов и колес |
Ослабло крепление корпуса уплотнения |
Подтянуть крепление корпуса уплотнения |
Поврежден резиновый чехол |
Заменить чехол |
|
Изношены рабочие поверхности уплотнительных колец |
Протереть кольца, а при большом износе заменить их |
