Применение эффекта самоорганизации смерчеобразных струй при энергосбережении в теплообменном оборудовании. Дахин С.В., Аношин И.С

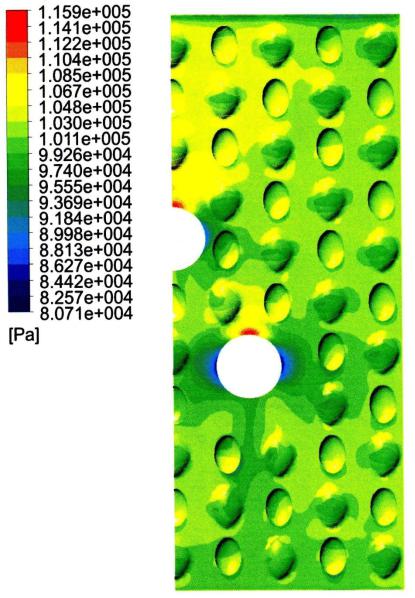

Рис. 3.20. Распределение абсолютного давления на поверхности пластины, эллиптические лунки

60

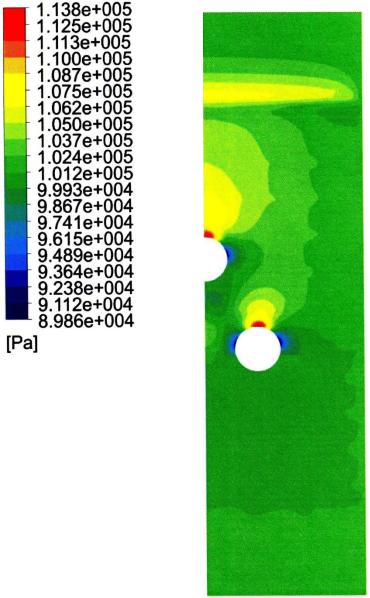

Рис. 3.21. Распределение абсолютного давления в среднем сечении между пластинами, эталонная модель

61

Рис. 3.22. Распределение абсолютного давления в среднем сечении между пластинами, лунки-углубления

62

Рис. 3.23. Распределение абсолютного давления в среднем сечении между пластинами, сферические лунки

63

Рис. 3.24. Распределение абсолютного давления в среднем сечении между пластинами, эллиптические лунки

64

65

Рис. 3.25. Поле давления , эталонная модель

66

Рис. 3.26. Поле давления, лунки-углубления

67

Рис. 3.27. Поле давления, сферические лунки

68

Рис. 3.28. Поле давления, эллиптические лунки

Рис. 3.29. Распределение температуры воздуха в приграничном слое, эталонная модель

69
