3586

Выпуск №7, 2014

1

Выпуск №7, 2014

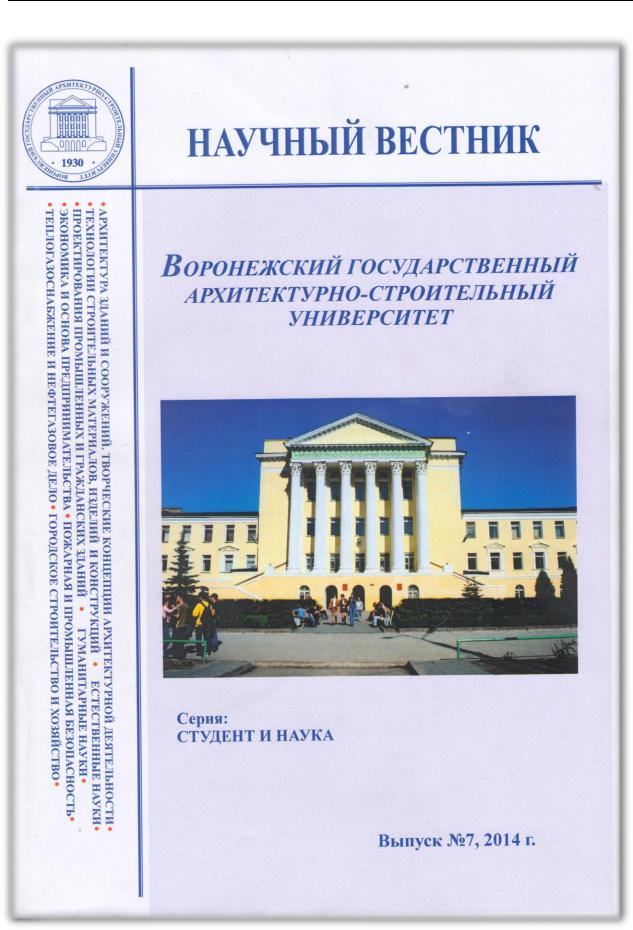

НАУЧНЫЙ ВЕСТНИК

ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНОСТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ

Серия :

СТУДЕНТ И НАУКА

Выпуск №7

ПРОЕКТИРОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

ПРОМЫШЛЕННАЯ ЭКОЛОГИЯ

ТЕПЛОГАЗОСНАБЖЕНИЕ, ВЕНТИЛЯЦИЯ И НЕФТЕГАЗОВОЕ ДЕЛО

ЕСТЕСТВЕННЫЕ НАУКИ

АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ И ПРОИЗВОДСТВ

ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА ЭКСПЕРТИЗЫ И УПРАВЛЕНИЯ НЕДВИЖИМОСТИ

ПОЖАРНАЯ И ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ

ЭКОНОМИКА И УПРАВЛЕНИЕ В СТРОИТЕЛЬНОЙ СФЕРЕ

СТРОИТЕЛЬНАЯ МЕХАНИКА

АРХИТЕКТУРА ЗДАНИЙ И СООРУЖЕНИЙ. ТВОРЧЕСКИЕ КОНЦЕПЦИИ АРХИТЕКТУРНОЙ ДЕЯТЕЛЬНОСТИ

ЭКОНОМИКА, МЕНЕДЖМЕНТ И ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ

ГУМАНИТАРНЫЕ НАУКИ

ЭКОНОМИКА И ОСНОВА ПРЕДПРИНИМАТЕЛЬСТВА

ЗЕМЛЕУСТРОЙСТВО И ГЕОДЕЗИЯ

Воронеж 2014

2

Выпуск №7, 2014

УДК 378

Редакционная коллегия серии:

Главный редактор – д-р хим. наук, проф., проректор по науке и инновациям Рудаков О.Б.;

зам. гл. редактора – к.т.н., доц., декан факультета магистратуры Драпалюк Н.А.; зам. гл. редактора – к.т.н., доц., зав. кафедрой строительных конструкций, оснований

и фундаментов Панфилов Д.В.; ответственный секретарь – к.т.н., доц. Иванова И.А.

Члены редколлегии:

Баркалов С.А. д.т.н., проф., руководитель направления «Менеджмент»; Белоусов В.Е. к.т.н., доц., руководитель направления «Управление качеством»; Гасилов В.В. д.э.н., проф., руководитель направления «Экономика»;

Жулай В.А. д.т.н. проф., руководитель направления «Наземные транспортнотехнологические комплексы»;

Капустин П.В. проф., руководитель направления «Архитектура»; Мищенко В.Я. д.т.н., проф., руководитель направления «Строительство»;

Проскурин Д.К. к.ф.-м.н., доц.,руководитель направления «Информационные системы и технологии»;

Чесноков Г.А. руководитель направления «Реставрация и реконструкция архитектурного наследия».

В седьмом выпуске серии «Студент и наука» Научного вестника ГАСУ освещены научные исследования обучающихся университета по проблемам проектирования зданий и сооружений, теплогазоснабжении нефтегазового дела, вентиляции, автоматизации технологических процессов и производств, организации строительства экспертизы, пожарной и промышленной безопасности, экономики и управления в строительной сфере, строительной механике, архитектуры зданий и сооружений, гуманитарных наук, экономики и основ предпринимательства, геодезии .

Серия представляет интерес для научных работников, инженеров-строителей, аспирантов, магистрантов, бакалавров.

Адрес редакции:

394006, г.Воронеж, ул.20-летия Октября, 84

тел.: (4732)71-54-30; 71-50-35 E-mail: unr@vgasu.vrn.ru

Воронежский ГАСУ, 2014

3

Выпуск №7, 2014

4

Выпуск №7, 2014

Выпуск №7, 2014

6

Выпуск №7, 2014

часто применяемые ограждающие конструкции в многоэтажном жилом строительстве РФ:

1.Многослойные:

Железобетонная трехслойная панель (48%);

Трехслойная стена с облицовкой из керамического кирпича (32%);

Трехслойная стена с облицовочным слоем из штукатурки или фиброцементной плиты (8%);

Трехслойная стена с вентиляционным фасадом (6%);

Трехслойная стена с облицовкой из клинкерного кирпича (0,5%)

2.Однослойные:

Керамзитобетонные, газобетонные, газосиликатные панели (3%);

Керамические пустотелые блоки (1%);

Газобетонные блоки (1,5%).

Многослойные ограждающие конструкции.

Такая закономерность обусловлена климатическими условиями РФ. Рассмотрим и проанализируем поподробнее ограждающие конструкции, в которых облицовка играет не только эстетическую роль, но и технологическую.

1. Стена трехслойная каменная с облицовкой из кирпича.

В малоэтажном строительстве большой популярностью пользуется конструкция наружной трехслойной стены: внутренняя отделка; несущая стена; утеплитель; вентилируемый зазор; облицовочный кирпич. Такая стена позволяет использовать эффективные для каждого слоя материалы. Несущая стена из кирпича или бетонных блоков, является силовым каркасом здания. Слой утеплителя, закрепленный на стене, обеспечивает необходимый уровень теплоизоляции наружной стены. Облицовка стены из облицовочного кирпича защищает утеплитель от внешних воздействий и служит декоративным покрытием стены. Недостатки трехслойной стены с облицовкой из кирпича:

Ограниченная долговечность материала утеплителя по сравнению с материалом несущей стены и облицовки;

Выделение опасных и вредных веществ из утеплителя, пускай и в пределах допустимых норм;

Необходимость использования специальных мер по защите стены от продувания и увлажнения - паронепроницаемые, ветрозащитные покрытия и вентилируемые зазоры;

Горючесть полимерных утеплителей;

2.Стена трехслойная с облицовкой из клинкерного кирпича.

Внастоящее время богатый выбор разнообразных материалов открывает перед инвесторами широкие возможности. Одна из них - это трехслойная стена, состоящая из конструкционного слоя, термоизоляционного слоя и клинкерного кирпича. Соответствующий подбор каждого из слоев обеспечивает оптимальные термические условия в помещениях, а также влечет за собой ряд преимуществ, связанных с экономичностью, безопасностью, экологией, комфортом и эстетикой.

Наиболее важные преимущества трехслойной стены с облицовкой клинкерным кирпичом:

Высокие термоизоляционные свойства стен, высокая экономия тепловой энергии, возможность простого подбора толщины слоев.

Высокая механическая прочность клинкерного кирпича во много раз превышает другие облицовочные материалы.

Полная огнестойкость.

8

Выпуск №7, 2014

Полная морозостойкость. Это дает уверенность, что его можно применять также в регионах со специфическими климатическими условиями – например, в горных и приморских регионах.

Полная биологическая и химическая коррозионная устойчивость, в особенности, к грибам, плесени, мхам, водорослям, которые могут вызывать аллергию и заболевания.

Низкие показатели водопроницаемости (менее 5%)

Клинкерный кирпич это натуральный продукт благоприятный для окружающей среды, поскольку изготовляется обжигом из глины и песка.

Высокая звукоизоляция. Показатель звукоизоляции трехслойной стены составляет до 40-50 dB. Стена прекрасно гасит шум, также благодаря применению минеральной ваты.

Широкая гамма окраски и фактуры клинкерного кирпича.

Простота соединения с другими материалами (стекло, дерево, алюминий).

В связи с прочностью, долгим сроком службы, эстетичные и престижные дома с облицовкой клинкерным кирпичом остаются живыми и сохраняют цвет в течении сотни лет

4.Вентилируемый фасад.

Навесной вентилируемый фасад представляет собой систему, состоящую из материалов облицовки, под облицовочной конструкцией и слоя теплоизоляции. При этом, облицовочный слой крепится к несущей стене таким образом, чтобы между облицовкой и слоем теплоизоляции образовалась вентилируемая воздушная прослойка. Под действием естественной тяги воздуха в прослойке образуется воздушный поток направленный снизу вверх, способствующий удалению влаги из конструкции. Это принципиальное отличие конструкции вентилируемого фасада от других фасадных систем.

Основные технические и эксплуатационные преимущества навесных вентилируемых фасадов:

Эстетичный, престижный внешний вид здания

Долговечность, многократно превосходящая устаревшие технологии

сиспользованием красок и штукатурок

Защищенность от ветра и атмосферных осадков, предотвращение появление грибка и плесени за счёт отведения воды через вентиляционный зазор

Существенное улучшение энергосберегающих характеристик здания

Возможность ремонта фасадов или замены их отдельных частей без разрушения конструкции наружных стен

Возможность изменения архитектурного облика фасадов путем варьирования облицовочных материалов, форматов и цветов

Обеспечение здорового климата помещения посредством беспрепятственной диффузии водяного пара

Повышенная звуконепроницаемость, за счет эффекта двойного звукопоглощения. Его создают облицовка из выбранного материала плюс слой плотного утеплителя.

Пригодность фасадной технологии как для новостроек, так и для зданий,

уже находящихся в длительной эксплуатации

Если для покраски, или для облицовки камнем «на раствор» требуется достаточно тщательная подготовка внешней поверхности стен, то вентилируемые фасады в этом не нуждаются

Возможность быстрого и круглогодичного монтажа

Система не лишена недостатков, например, при определенном направлении ветра в воздушной прослойке может возникать шум и хлопки. Но главным и наиболее существенным недостатком вентилируемых фасадов является пожарная опасность.

9

Выпуск №7, 2014

Таким образом, опираясь на выше изложенное, по сравнению со всеми рассмотренными облицовочными материалами, недооцененным вариантом строительства ограждающих конструкций является трехслойная стена с облицовкой из клинкерного кирпича или плитки.

Библиографический список

1.Ананьев А. И. Физико-технические основы создания энергоэкономичных стен для жилых зданий // Теплый дом, универсальный справочник застройщика. ИА «Норма», М.,2000, с. 115-120

2.Ананьев А. И., Лобова О.И. Влияние технологических и эксплуатационных факторов на долговечность стен и покрытий утеплителя // Строительный эксперт, №2, 2003

3.Король Е.А. Эффективные ограждающие конструкции современных жилых зданий // Теоретические основы строительства: Сб. тр. 9-го Польско-российского научн. Семинара.-М.: Издательство АСВ, 2000. С. 145-150 4.Инновации в строительном кластере: барьеры и перспективы / А.В.Виньков,

И. И. Имамутдинов, Д.Н.Медовников, Т.К. Оганесян, С.В.Розмирович, А.Д.Хазбиев, А. Д. Щукин. 2012, с.46

5.Семенова Э.Е. Современные вопросы энергосбережения в архитектуре. Материалы научно-технической конференции «Международные дни архитектуры». Москва. 2010.,

с.5-7.

Bibliography

1.Ananev A.I. Physical and technical basis for energy efficient brick walls for residential buildings //Warm house, universal directory builder. IA «Norma», Voscow,2000,p.115-120 2Ananev A.I., Lobova O.I. Effect of technological and operational factors on the durability of the walls and roofs made of expanded polystyrene insulation //Building expert, № 2003

3.Corole E.A. Effective walling modern residential buildings // Theoretical bases of construction: Sat tr. 9th Polish-Russian Research. Workshop.-M.: Publishing DIA, 2000.p. 145150

4.Innovationsin the constructioncluster: barriers and prospects /A.V.Vinkov, I.I.Imamutdinov, D.N. Medovnikov, T.К. Hovhannisyan, S.В. Rozmirovich, A.D. Khazbiev, A.D. Shchukin.1997,р.46

5. Semenova E.E. Modern energy-saving issues in architecture. Materials of the scientifictechnical conference «International days of architecture». Moscow.2010, p.5-7.

Научный руководитель: к.т.н. А.Н. Гойкалов

10
