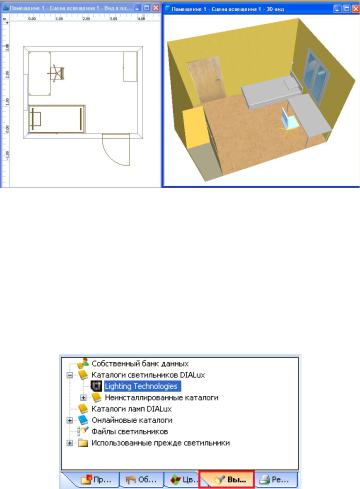

Разместим на плане (рис. 2.26): Кровать (кровать 2 узкая). Стул (вращающееся кресло 1). Стол (160х80 стандарт)

Шкаф (120х200 2 двери).

Рис. 2.26. Размещение мебели

3.3. Этап 3. Выбор и размещение светильников / Работа с библиотекой

3.3.1. Откроем вкладку выбора светильников. Выберем раздел Каталоги светильников Dialux и базу светильников –

LightingTechnologies (рис. 2.27).

Рис. 2.27. Каталоги светильников Dialux

91

3.3.2. Откроется библиотека светильников данного производителя. В ней выберем светильник – ORBIS 318 (рис. 2.28) и устанавливаем по центру комнаты.

Рис. 2.28. Параметры светильника

После чего производим расчет освещения. В результате получили распределение освещенности в помещении (рис.

2.29,а).

3.3.3. Изменим светильник на ORBIS 560. Для этого удалим размещенный светильник и выберем новый из базы

(рис. 2.29,б).

Рис. 2.29. Результат расчета освещенности помещения

92

3.3.4. Определим расчетные точки и поверхности. Для этого в проводнике выберем Ввести расчетные точки – го-

ризонтальная расчетная точка, и укажем ее позицию по центру стола (рис. 2.30).

Рис. 2.30. Выбор расчетной точки

3.3.5. Добавим расчетную поверхность. Для этого в про-

воднике выберем Ввести расчетные поверхности – расчет-

ная поверхность и разместим ее по крышке стола (рис. 2.31).

Рис. 2.31. Выбор расчетной поверхности

93

Запустим расчет. И посмотрим результаты. Для этого в дереве результатов, необходимо выбрать отображение результатов расчетных поверхностей и точек и дважды щелкнуть ЛКМ по каждому из них.

Результаты расчетов представлены на рис. 2.32.

Рис. 2.32. Результаты расчетов

4. ЗАДАНИЕ ДЛЯ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОЙ РАБОТЫ

4.1.Проектирование системы освещения офисного помещения на примере учебной аудитории.

4.2.Проектирование системы освещения на примере промышленного объекта.

4.3.Проектирование системы освещения на примере жилого помещения.

4.4.Построить заданное помещение, выбрать и разместить светильники, вывести на экран и печать результаты расчетов.

4.5.Тип, размер, назначение помещения выдается преподавателем каждому студенту индивидуально.

94

5.КОНТРОЛЬНЫЕ ВОПРОСЫ

5.1.По результатам расчета сделайте выводы по использованию светильников ORBIS в предложенной квартире.

5.2.Какие требования изложены в СП [3] для помещений жилых, офисных?

5.3.Объясните последовательность построения заданного помещения с учетом его особенностей и размещения окон, дверей, мебели и.т.д.

Практическая работа №3

ПРОЕКТИРОВАНИЕ СИСТЕМЫ НАРУЖНОГО ОСВЕЩЕНИЯ

1. ЦЕЛЬ РАБОТЫ

Изучить возможности программы по проектированию систем наружного освещения. Научиться строить сцены наружного освещения.

2. ТЕОРЕТИЧЕСКИЕ ПОЯСНЕНИЯ

2.1. Наружное освещение

Можно использовать DIALux для проектирования наружных сцен с аналогичными этапами, используемыми во внутреннем освещении. После запуска DIALux Вы увидите диалог «Добро пожаловать» (рис. 2.33).

Встартовом диалоге следует выбрать «Новый проект для наружной сцены», DIALux начинает работу с новой пустой наружной сценой. Для справки – в одном проекте могут быть и помещение, и наружные сцены, и уличное освещение.

Вменеджере проекта наружная сцена весьма сопоставима с помещением. Она содержит элементы пола, мебель и све-

95

тильники, а помещение содержит стены, пол и потолок вместо элементов пола.

Рис. 2.33. Диалог «Добро пожаловать»

Вы можете редактировать элемент пола (рис. 2.34) подобно помещениям. Они могут иметь любую многоугольную форму.

Рис. 2.34. Вставка элемента пола из дерева мебели методом «перетащил и отпустил»

96

Элементы пола имеют свои собственные фотометрические свойства. Результаты расчета ограничены их поверхностью. Вы можете вставить дополнительные элементы пола из дерева мебели.

Когда Вы выбираете опцию «Вывести результаты» на странице (рис. 2.35) свойств Поверхности (вкладка Расчетный растр), DIALux создаст соответствующий тип результатов.

Вы можете разместить мебель и светильники в наружной сцене тем же самым способом, как и в помещениях внутреннего проекта.

Рис. 2.35. Подготовка к выводу результатов

2.2. Освещение прожектором

Чтобы рассчитать освещение прожектором объектов или зданий, Вы начинаете с наружной сцены. На верхней стороне элемента пола нужно поместить объект, который Вы хотите осветить. Затем нужно выбрать поверхность объекта и опцию «Вывести результаты» (рис. 2.36).

Рис. 2.36. Расчет результата для поверхности

97

Дальнейший расчет освещения наружной сцены можно выполнить аналогично расчету внутреннего помещения

(рис. 2.37).

Рис. 2.37. Порядок расчета освещения наружной сцены

3. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Расчет наружного освещения

3.1.Создадим новую сцену наружного освещения. Пункт главного менюВставить  Новая сцена  Наружная сцена.

3.2. Введем элемент пола размером 20х50 метров. Это будет участок, который необходимо осветить.

На этом участке разместим дом, дорожку и несколько деревьев.

3.3. Размер дома 9х11 м, высота 1 этажа – 3 м, двускатная крыша высотой – 3 м.

3.4.Построение дома начнем с построения квадрата раз-

мером 9х11х3 (в Проводнике – Разместить объект  Стандартный элемент  Квадр) (рис. 2.38).

3.5.Назначим каждому объекту свою текстуру. Для квадрата – это будет кирпич, для пола – трава.

3.6.Сверху на Квадр поместим две Призмы с размером основания 4,5х11 м и высотой 3м, таким образом, чтобы они образовали крышу. И применяем операцию сложения объектов.

98

3.9. Разместим деревья на сцене (рис. 2.41).

Рис. 2.41. Размещение деревьев

3.10. Произведем расстановку светильников для наружного освещения. С помощью пункта Проводника – Наружное освещение – Выбрать светильники, выберем следующее световое оборудование фирмы Световые технологии для проекта:

Прожектор: ULS 1000 – для освещения участка рядом с домом.

Уличный светильник: NFB 234 E60 для освещения дорожки.

Светильник настенный: NBL 52 F121 для освещения крыльца дома.

Разместим светильники на сцене (рис. 2.42).

Рис. 2.42. Размещение светильников
