2868

конструкторскую документацию (КД) как «Дроссель высоко-

частотный ДМ - 01125 ± 10% - В ГИ0.477.005 ТУ»;

-дроссель промышленный герметизированный для монтажа на поверхность с максимально допустимым током 60 мА, номинальной индуктивностью 100 мкГн и допуском ± 10% записывается как «ДПГ-2-0,06-100 мкГн ± 10%

ЦКСН.671342.001 ТУ» Контурные катушки общего применения изготавливают-

ся в основном на базе ферритовых сердечников типа Б, сердечников из карбонильного железа типа СБ и без сердечника (воздушные сердечники). Все они содержат в своем составе подстроечный сердечник.

Например:

-катушка индуктивности с номинальной индуктивностью 15 мкГн для монтажа в отверстие на базе сердечника Б-30, конструктивное исполнение 1, с подстройкой со стороны, противоположной выводам катушки, влагозащищенный с четырь - мя выводами - «Катушка индуктивности КИ-Б30-1,4- 15,0

ГИ0.428.034 ТУ»;

-катушка индуктивности с номинальной индуктивностью 15 мкГн для монтажа в отверстия печатной платы (А) на базе сердечника СБ-12а с подстройкой со стороны, противоположной выводам катушки - «Катушка индуктивности КИ-СБ- 12а-А-15,0 Же0.434.049 ТУ»;

-катушка индуктивности с номинальной индуктивностью 315 мкГн для монтажа в отверстия печатной платы воздушная с подстроечным сердечником, третий вариант размеров

-«Катушка индуктивности КИ-ВП-3 -315 Же0.479.078 ТУ». Катушки индуктивности еще применяются как изделия

частного применения. В этом случае их классификационный номер записывают в раздел спецификации « Сборочные единицы» с указанием этого номера в графе «Обозначение».

Обозначение основного конструкторского документа (чертежа детали или спецификации) включает: код организации разработки (четыре знака), код классификационной характеристики (шесть цифр), код порядкового регистрационного номера

121

чертежа (три цифры.). Код разработчика – это сочетание различных заглавных четырех букв или цифр), он определяется министерством. По классификатору ЕСКД обозначение конструкторского документа представляет собой шестизначное число, последовательно обозначающее класс (первые две цифры), подкласс, группу, подгруппу, вид по одной цифре и номер чертежа – три цифры, индекс обозначения для графы документация.

Например: класс 68 –Оборудование электротермическое, электросварочное и для диффузионной сварки. Устройства магнитопроводящие, токопроводящие, электроизолирующие, электромонтажные. Монтаж механический. Подкласс 5 –устройства токопроводящие, группа 4 –катушки токопроводящие, подгруппа 4 –катушка каркасная, вид 2 –из круглой проволоки, т.е.

РФИО.685442.001. В состав многих катушках индуктивности входят сердечники. Сердечники относятся к ПКИ. Для приобретения сердечников необходимо правильно провести запись при заказе или полное условное обозначение.

7.3.Обозначение отечественных сердечников

вконструкторской документации

Всоответствии с Публикацией МЭК 125 и отраслевыми стандартами изделия из ферритов подразделяются на следующие классификационные подгруппы [17, 27]:

-I подгруппа — изделия, применение которых основывается на свойстве ферритов увеличивать проницаемость магнитных цепей, — изделия из магнитомягких марганцово-цинковых ферритов;

- II подгруппа — изделия, применение которых основывается на свойстве феррита увеличивать проницаемость магнитных цепей, — изделия из магнитомягких ферритов, кроме мар- ганцово-цинковых;

- III подгруппа — изделия, применение которых основывается на прямоугольной петли гистерезиса феррита, — изделия

122

из ферритов с прямоугольной петлей гистерезиса;

-IV подгруппа — изделия, применение которых основывается на гиромагнитном эффекте в феррите, — изделия из сверхвысокочастотных ферритов;

-V подгруппа — изделия, применение которых основывается на явлении магнитострикцин в феррите, — изделия из магнитострикцнонных ферритов;

-VI подгруппа — изделия, применение которых основывается на большой магнитной энергии феррита, — изделия из магнитотвердых ферритов.

Изделия (магнитопроводы и сердечники) из магнитодиэлектриков также делятся на подгруппы:

-I подгруппа — изделия из порошкообразного альсифера;

-II подгруппа — изделия из порошкообразного карбонильного железа;

-III подгруппа— изделия из порошкообразного пермал-

лоя.

В конструкторской документации материалы из ферритов и магнитодиэлектриков обозначаются при помощи системы условных обозначений. Условные сокращенные обозначения материалов из ферритов и магнитодиэлектриков применяются в зависимости от классификационных подгрупп. Сокращенные обозначения составляют из пяти или шести знаков (элементов).

Первый знак (элемент) обозначает магнитный материал (феррит или магнитодиэлектрик). Второй, третий и четвертый знаки обозначают марки ферритов или магнитодиэлектриков. Пятый знак обозначает порядковый номер разработки изделия, выполненного из одной и той же марки феррита, магнитоднэлектрика, или отражает исполнение изделия по тому или иному стандарту. От предыдущего индекса этот индекс отделяется чертой.

Условные обозначения сердечников из ферритов и магнитодиэлектриков состоят из условного обозначения материала сердечников и их типоразмера. В некоторых случаях в услов-

123

ное обозначение изделий I и II классификационных подгрупп изделий из ферритов вводится номер группы точности размеров. Этот номер записывают римской цифрой после основных размеров изделия. Для изделий с разомкнутым магнитопроводом при наличии зазора, отличного от нуля, в условное обозначение вводится; для изделий, предназначенных для слабых магнитных полей, коэффициент индуктивности А в мкГн; для изделий из ферритов, предназначенных для сильных полей, размер зазора в мм. Коэффициент индуктивности или зазора записывают после порядкового номера исполнения изделия и отделяют от последнего чертой.

В общем виде условное обозначение кольцевого сердечника из марганцово-цинковых ферритов термостабильных марок должно содержать: слово «сердечник», сокращенное обозначение (состоящее из буквы М, обозначающей изделие из феррита, марки феррита и буквы Б, характеризующей исполнение сердечника по ГОСТ 17141—76 и отделяемой от марки феррита дефисом), типоразмера сердечника и обозначения указанного стандарта. В обозначении типоразмера сердечника буква К означает кольцевой, первое число — номинальный наружный диаметр сердечника, второе число — номинальный внутренний диаметр сердечника, третье число — номинальную высоту сердечника. Пример условного обозначения кольцевого сердечника из феррита марки 2000НМЗ типоразмера К10×6×2:

сердечник М2000НМ3-Б К10×6×2 ГОСТ 17141—76.

Материалам кольцевых сердечников из ферритов марок 50ВЧ2 и 1000НМ3 присвоено сокращенное обозначение М50ВЧ2-11 и М1000НМЗ-9, где М — феррит; 50, 1000 — но-

минальное значение, начальной магнитной проницаемости; ВЧ

— высокочастотные; НМ — низкочастотные марганцовоцинковые для слабых магнитных полей; 2, 3 — особые свойства ферритов; 9, 11 — порядковый номер разработки изделия из ферритов марок 50ВЧ2 и 1000НМ3. Условное обозначение сердечника из этих материалов состоит из слова «кольцо», сокращенного обозначения, типоразмера сердечника и обозначения ТУ. Пример условного обозначения: кольцо М1000НМЗ-9

124

К6,5×3,3 ×1,1.

Пример условного обозначения сердечника многоотверстного (Тр) из феррита (М) с начальной магнитной проницаемостью 200 (μн) высокочастотного (ВН), никель-цникового для перестройки частоты с порядковым номером исполнения 3 и имеющего габаритные размеры L = 8,5 мм, B = 5 мм, S = 4,5: сердечник М200ВНП-3 Тр.8 × 5,0 × 4,5.

Пример условного обозначения сердечника дискового из феррита (М) с начальной магнитной проницаемостью 60 (μн), высокочастотного (ВН), никель-цинкового для перестройки частоты, с порядковым номером разработки 2 и имеющего габаритные размеры D = 4 мм, h = 2 мм, : М60ВНП2 Д 4.0 × 2,0.

Пример условного обозначения стержневого сердечника из феррита (М) с начальной магнитной проницаемостью 600 ( μн), низкочастотного (НН), никель-цинкового для слабых магнитных полей, с порядковым номером разработки 13 и имеющего размеры D = 4,5 мм; L = 20 мм: сердечник М600НН-13

С4,5×20.

Аналогично обозначаются трубчатые сердечники: сердечник М400НН-5 Т10×7,1×12; кольцевые: сердечник М1000НН-5

К6,2×3,3×13; П-образиые: сердечник М1000НН-5 П20×10×170;

дисковые: сердечник М2000НН-5 Д44,5×4,5.

В обозначении стержневых сердечник из феррита марки 700НМ типоразмер обозначают буквами СС —сердечник стержневой, первая цифра — номинальный наружный диаметр, вторая группа цифр — номинальную длину сердечника. Пример условного обозначения: сердечник М700НМ-2СС10×200.

Условное обозначение стержневого сердечника из феррита марки 150ВН типоразмера С8×160 I класса точности — сердечник М150ВН-Д С8×160 I ГОСТ 11082—75. Пластинчатый сердечник из феррита марки 400НН типоразмера П16×4×125 II класса точности обозначается как: сердечник М400НН-Д

П16×4×125 II ГОСТ 11082—75.

В обозначении типоразмера подстроечника буквы ПР обозначают подстроечник резьбовой, буквы ПС — подстроечник стержневой, первая группа цифр — номинальный наруж-

125

ный диаметр, вторая группа цифр — шаг резьбы (для резьбовых подстроечников) и последняя группа цифр — номинальная длина сердечника. Примеры обозначения подстроечников: подстроечник М1000НМЗ-9 ПРЗ,0×0.5×9,5; подстроечник М1000НМЗ-9 ПС3,0×3,0.

Условное обозначение Ш-образиых замкнутых сердечников из ферритов марок 1000НМ, 1500НМ, 1500НМ1, 2000НМ и 2000НМ1 состоит из слов «сердечник замкнутый», сокращенного обозначения, типоразмера, группы точности (для II группы), обозначения стандарта или технических условий. Примеры условного обозначения сердечников Ш-образных из феррита марки 2000НМ: с сечением среднего стержня 10×10 I группы точности — сердечник замкнутый М2000НМ-9 Ш10×10; сечением среднего стержня 10×10 II группы точности — сердечник замкнутый М2000НМ-9 Ш10×10 группа II.

Промышленностью выпускаются сердечники П — сердечники трех типов: П-образные овального сечения ножки, ПК — сердечники П-образные круглого сечения ножки, ПП —сердеч- ники П-образные прямоугольного сечения ножки.

В общем виде условное обозначение сердечника содержит: слово «сердечник», сокращенное обозначение, типоразмер сердечника и обозначение стандарта или технических условий, по которым осуществляется поставка изделий заказчику. Примеры обозначений сердечников; сердечник М2000НМС1 П- 110А; сердечник М3000НМС ПК40×18×24; сердечник М2000НМС ПП24×15×15.

Условное обозначение чашечных сердечников из феррита состоит из слова «чашка», сокращенного обозначена типоразмера и обозначения стандарта или технических условий. В обозначении типоразмера сердечника буква Ч обозначает чашечный, первая группа цифр — номинальный наружный диаметр, вторая группа цифр — номинальную глубину чашки. Пример условного обозначения: чашка М1000НН-22 Ч9×5,5.

Броневой сердечник состоит из двух чашек и подстроенного сердечника. Подстроечные сердечники по конструкции подразделяются на три типа: ПС — стержневой, ПТ — трубча-

126

тый, ПР — резьбовой.

В соответствии с установленной классификацией броневые сердечники из феррита обозначаются буквой Б. В обозначении броневого сердечника число, стоящее за буквой Б, показывает приблизительное значение наружного диаметра в миллиметрах.

Сердечникам из карбонильного железа присвоено сокращенное обозначение, соответствующее принятой классификации МР-20-2, где М — магнитодиэлектрик; Р — карбонильное железо для катушек индуктивности радиоаппаратуры; 20 — рабочий диапазон частот, МГц; 2 — порядковый номер разработки изделий из карбонильного железа марки Р-20 и класса Пс.

В обозначении типоразмера сердечника буквы СБ обозначают карбонильный броневой сердечник, буква а — вид сердечника с замкнутой магнитной цепью, буква б — вид сердечника с разомкнутой магнитной цепью, цифры показывают номинальный размер наружного диаметра сердечника. Пример условного обозначения сердечника: сердечник МР-20-5 СБ-9а.

Сердечникам из карбонильного фосфатированного железа присвоено сокращенное обозначение МР-100Ф-2-3, где М — магнитодиэлектрик; Р — карбонильное железо для катушек индуктивности радиоаппаратуры; 100 — предельная рабочая частота; Ф-2 — карбонильное железо фосфатированное; 3— порядковый номер разработки изделий из карбонильного железа марки Р-100Ф-2.

Условное обозначение сердечников, подстроечников и чашек состоит соответственно из слов «сердечник», «подстроечиик» или «чашка», сокращенного обозначения, обозначения типоразмера и стандарта или технических условий. Примеры условных обозначений: сердечник МР-100Ф-2-3 СБ-9а; под-

строечник МР-100Ф-2-3 ПР3×0,5×8; чашка МР-100Ф-2-3 ЧГ-9а; чашка МР-100Ф-2-3 ЧР-9.

В обозначении типоразмера резьбовые подстроечных карбонильных сердечников буквы ПР обозначают резьбовой подстроечиый сердечник, первая цифра — резьбу, метрическую (номинальный диаметр), вторая — шаг резьбы и третья — но-

127

минальную длину сердечника. Согласно ГОСТ 10983— 75 типоразмеры некоторых таких сердечников обозначаются номерами от №1 до №7. Примеры условного обозначения сердечников: сердечник МР-20-2 ПР6×0,75×10; сердечник МР-20-2 ПР № 2.

Условное обозначение трубчатых сердечников состоит из слова «сердечник», сокращенного обозначения, обозначений типоразмера и стандарта или технических условий. В обозначении типоразмера сердечника буква Т означает трубчатый сердечник (трубчатый подстроечный сердечник), первая группа цифр — номинальный наружный диаметр сердечника, вторая — номинальный внутренний диаметр н третья — номинальную длину сердечника. Пример условного обозначения трубчатого сердечника: сердечник МР-20-2 Т9,3×3,2×10.

Условное обозначение сердечника состоит из слова «сердечник», сокращенного обозначения, обозначений типоразмера

истандарта или технических условий.

Вобозначении сердечника буква С означает стержневой сердечник круглого сечения, первая группа цифр — номинальный диаметр сердечника, вторая — номинальную длину сердечника. Пример условного обозначения: сердечник МР-20-5

С7,5×16,5.

7.4.Обозначение катушек индуктивности зарубежных фирм в конструкторской документации

Условное обозначение катушек индуктивности зарубежных фирм представляет собой буквенно-цифровой или цифровой код, которым обозначается тип катушки индуктивности, значения основных параметров и характеристик, вид упаковки

[4].

За рубежом отсутствует стандартизованная схема условного обозначения катушек индуктивности , и она устанавливается каждой фирмой-изготовителем самостоятельно.

Первый элемент схемы состоит из буквенно-цифровых или цифровых символов, обозначающих тип катушек индуктив-

128

ности. Для катушек индуктивности промышленного и коммерческого назначения эти символы устанавливаются фирмойизготовителем, для катушек индуктивности специального назначения символы установлены стандартами MIL.

Второй элемент схемы обычно содержит цифры, обозначающих габаритные размеры катушек индуктивности.

Третий элемент схемы как правило содержит цифровой код, обозначающих номинальные значения индуктивности.

Четвертый элемент схемы обычно содержит букву, указывающий на величину допуска на номинальные значения индуктивности.

Последний элемент как правило представляет из себя код упаковки.

Элементы схемы могут быть представлены в другой последовательности, а также может быть представлена информация о типе обмотки, материале сердечника, возможности использования бессвинцовых припоев и др.

Ниже приведены примеры обозначений катушек индуктивности некоторых фирм [6, 28-30].

Ферритовые катушки для монтажа на поверхность фирмы Bourns имеют следующее полное условное обозначение

1.ЧИП индуктивность;

2.Особенности конструкции:

М – намотанные герметичные или с лазерной обработкой; W – намотанные открытой конструкции с высокой добротностью; С – многослойные ферритовые;

I – многослойные керамические;

Q – намотанные открытой конструкции на высокие токи.

3. Габаритные размеры: 453232 – 4,5 × 3,2 × 3,2 мм .

129

4.Код номинальной индуктивности: 102 = 1000 мкГн, 1R0 = 1 мкГн, 1N0 = 1 нГн.

5.Допуск на индуктивность:

М – 20% К – 10% J – 5% G – 2% F – 1%.

Ферритовые многослойные катушки для монтажа на поверхность фирмы Viking обозначаются при заказе как

1 – тип катушки: ферритовая многослойная катушка для монтажа на поверхность;

2- габаритные размеры: 03: 0603; 05: 0805; 06: 1206.

3- Допуск на индуктивность:

М– 20%;

К – 10%.

4 – Код упаковки: T – бобина;

5 - Код номинальной индуктивности: R12: 0,12 мкГн;

R27: 0,27 мкГн; 2R7: 2,7 мкГн;

Ферритовые моточные катушки для монтажа на поверхность фирмы Viking обозначаются следующим образом

130

поями.

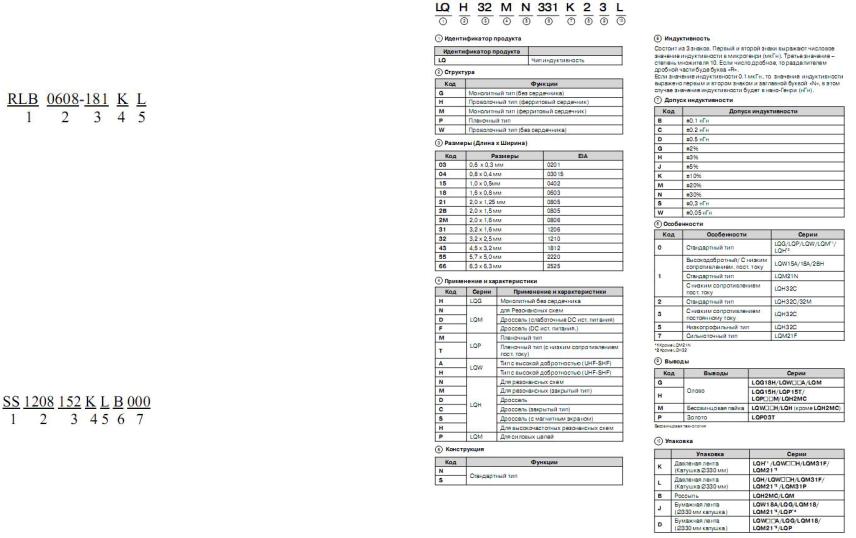

Катушка индуктивности для монтажа в отверстия с односторонним расположением выводов фирмы Bourns обозначается следующим образом

1 – радиальная катушка индуктивности Bourns (series radial inductors);

2 – код размера;

3 – код номинального значения индуктивности в мкГн;

4– код допуска;

5– выводы для пайки бессвинцовым припоем..

Катушки индуктивности для монтажа на поверхность фирмы ABC Electronics присвоено полное условное обозначение

1– код типа катушки;

2– код размера;

3- код номинального значения в мкГн;

4- код допуска;

5- выводы для пайки бессвинцовым припоем;

6– упаковка в виде бобины;

7– код ссылки на источник информации.

133

Катушки индуктивности для монтажа на поверхность фирмы Murata обозначаются как показано на рисунке.

134

ЗАКЛЮЧЕНИЕ

В учебном пособии рассмотрены лишь некоторые вопросы, касающиеся таких широко применяемых в современных электронных системах элементах как катушки индуктивности .

Информация об этих элементах представлена в следующей последовательности:

-классификация по различным функциональным, кон- структивно-технологическим и эксплуатационным характеристикам;

-конструктивное устройство в соответствие с приведенной классификацией;

-основные электрические и конструктивные параметры и характеристики;

-обозначение отечественных и зарубежных элементов в конструкторской документации.

Необходимость информации, отраженной в последнем пункте, вызвана затруднениями у студентов при оформлении конструкторской документации в курсовых и дипломном проектах.

Представленный библиографический список позволит студентам правильно выбрать источник информации для более углубленного изучения интересующей их вопроса.

135

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Демаков, Ю. П. Радиоматериалы и радиокомпоненты: Учебное пособие для вузов: В 2 ч. ч. II: Компоненты электронных схем. / Ю. П. Демаков– Ижевск: Изд-во ИжГТУ, 1999. –– 472 с.: ил.

2.ГОСТ 20718-75 Катушки индуктивности аппаратуры связи. Термины и определения. - Официальное издание. Телекоммуникации. Аудио- и видеотехника. Термины и определения. Часть 3: Сб. стандартов. - М.: Стандартинформ, 2005. –

С. 39 -54.

3.ГОСТ Р 52002-2003. Электротехника. Термины и определения основных понятий.–М.: Госстандарт России: Издво стандартов, 2003. – 30 с.

4.Радиодетали, радиокомпоненты и их расчет / под ред. А.В.Коваля. М.: Советское радио, 1977. –368 с.: ил.

5.Рычина, Т.А. Устройства функциональной электроники

иэлектрорадиоэлементы: Учебник для вузов./ Т.А. Рычина, А.В. Зеленский. - М.: Радио и связь, 1989. - 352 с.

6.Садченков, Д.А. Маркировка радиодеталей отечественных и зарубежных: Справочное пособие. Том.1 / Д.А. Садченков. – М.: Солон – Р, 2002. –208 с.

7.Хоровиц, П. Искусство схемотехники. В 2-х томах. Том 1. Издание 3-е, стереотипное. /П. Хоровиц, У. Хилл. – М.: «Мир». – 1986. – 599 с.

8.Семенов, Б.Ю. Силовая электроника: от простого к сложному. / Б.Ю. Семенов. – М.: Солон-Пресс.-2005. -416 с.

9.Сидоров, И.Н. Индуктивные элементы радиоэлектронной аппаратуры: Справочник / И.Н. Сидоров, М.Ф. Биинатов, Л.Г. Шведова. – М.: Радио и связь, 1992. 288 с.

10.Свитенко, В.Н. Электрорадиоэлементы: Курсовое

проектирование: Учеб. пособие для вузов по спец. «Конструирование и производство РЭА». / В.Н. Свитенко. / М.:

Высш.шк., 1987.-207с.

11. ГОСТ 2.106-96 . Текстовые документы. Официальное издание. - М.: Стандартинформ,1996. – 30 с.

136
