и 180°) проводят вспомогательную прямую, на которой откладывают равные отрезки произвольной длины. Общее количество этих отрезков должно быть равно разности высотных отметок двух точек прямой. На примере это 3 (6-3). Затем конечные точки вспомогательного и градуируемого отрезков соединяются прямой. А далее параллельно этой прямой проводят прямые, отсекающие на градуируемом отрезке искомые точки.

3. Методом масштабной сетки или методом углового масштаба уклонов (рис. 56). Он используется, если известен уклон прямой. Строится масштабная сетка, в которой сторона квадрата равняется единице выбранного линейного масштаба. По вертикальной шкале откладываются отметки высот, по горизонтальной – заложения. Например, уклон прямой равен 3:2. Тогда вверх откладывают 3 единицы (h), а по горизонтали – 2 (L) и получают точку А. Соединяя ее с точкой О, проводят прямую. Угол между прямой и горизонтальной шкалой угол падения прямой α (угол наклона прямой к горизонтальной плоскости нулевого уровня). Заложение, приходящееся на единицу превышения, равно интервалу прямой.

Градуирование прямой аналитически (рис. 57). Пусть требуется проградуировать прямую с отметками А3,8 и В6,4 и на ней найти точки с отметками целых чисел.

C

γ B3

4

5

A6 l

1 0 1 2 3ì

Рис. 55

Для решения данной задачи сначала применяют формулу:

l = L /∆ h ,

где L= 5,2 единицам выбранного линейного масштаба, ∆ h = 6,4-3,8. Подставляя в формулу соответствующие значения, находят l = 2. Далее находят положение точки С, ближайшей к точке А3,8, с отметкой 4. Она определяется следующим образом:

Xc = l (4-3,8) = 2 x 0,2=0,4 м.

От точки С откладывают интервал по 2 м и отмечают точки с отметками 4, 5 и 6.



:3

2

i=



l

4 3

A6 5

1 0 1 2 3ì

h





2



α

1







0

l

L

Рис. 56

x

A3,8

C

B6,4

6

4

5



1

0 1 2 3 ì

x

l

Рис. 57

Плоскость

Плоскость в проекциях с числовыми отметками может быть задана так же, как на комплексном чертеже. Однако принято задавать плоскость проекциями прямых и точек (рис. 58, а, б), горизонталью и величиной уклона плоскости (рис.58, в) масштабом уклона плоскости или масштабом заложения (рис. 58, г).

415

4

5

6

6









6



4



а



б

h3

i=1:2

в

7 6 5 4

г

1 0 1 2 3ì

Σ i

Рис. 58

Если в какой-то плоскости Р провести горизонтали через единичные высотные отметки и перпендикулярно им линию наибольшего ската, а затем спроецировать все это на плоскость нулевого уровня, то получим проградуированную проекцию линии наибольшего ската (рис. 59). Она называется масштабом уклона плоскости (масштаб заложения). Расстояние между любыми соседними делениями масштаба уклона плоскости, соответствующее единице превышения, является интервалом линии наибольшего ската, а соответственно и интервалом плоскости (рис. 60).



h4

Линия наибольшего ската



плоскости

h3





Угол падения

h2



P

плоскости

h1





h0



4





3





2



1

4



3









2

Ï0



1

0



Масштаб уклона

α

Pi C

ϕ

Угол простирания плоскости











плоскости

Направление простирания















плоскости

1

0

1

2



















Рис. 59

Единица линейного масштаба

C

Профиль

плоскости

Pi

ϕ

3

2

α

1



0

p

l



1 0 1 2 3ì

Рис. 60

Положение плоскости в пространстве определяется ее углами падения α и простирания ϕ. Угол, образованный данной плоскостью и плоскостью П0, называют углом падения плоскости.

Направлением простирания плоскости считают правое направление ее горизонталей, если смотреть на плоскость в сторону возрастания отметок.

Углом простирания плоскости называют угол, расположенный между лучами северного направления меридиана земли и направлением простирания.

При любом задании плоскости всегда можно построить ее масштаб уклона и провести в ней горизонтали. Пусть плоскость задана тремя точками А2, В5, С3 (рис. 61). Требуется построить ее масштаб уклона, т. е. проградуировать плоскость. Сначала градуируют прямую АВ, находят на ней числовую отметку такую же, какую имеет точка С. Соединив точки, получают горизонталь на отметке 3. Параллельно ей проводят другие горизонтали. Перпендикулярно им строится масштаб уклона.



B5

Pi







5













4

A2

C

3

3



1 0 1

2 3ì

2







Рис. 61

Поверхности

В числовых отметках различают геометрические и графические поверхности. Графической называется поверхность, закон образования которой неизвестен. Примерами таких поверхностей могут служить корпуса судов и самолетов и т.д. Также примером графической поверхности является поверхность земли, которую называют топографической (рис. 62).

К геометрическим поверхностям относятся все линейные и кривые поверхности, образование которых подчинено определенным геометрическим законам. Например, конические (рис. 63, а, б), цилиндрические и сферические (рис. 64, а, б). На плане поверхности задают проекциями горизонталей, которые получают при рассечении

поверхности пучком параллельных секущих плоскостей, отстоящих друг от друга на единицу линейного масштаба. Строят профиль поверхности и определяют положение ее горизонталей, имеющих целочисленное значение. Это называется градуированием поверхности. Также в числовых отметках используют гранные поверхности, которые могут быть заданы проекциями ребер с указаниями их вершин или отметкой плоскости (грани) и уклонами откосов (рис. 65, а, б).

25 24

23 22





Рис. 62

h



h

4

4



3

3









2



2









1



1







0



0















S4 3 2 1 0

а

Рис. 63

24 23 22

21

S0

1

2

3

4

б

0 1

2 3

4

а

C4

S8

B5

4 h

h



3



2

3

1

0





2

1

0

3,3

3

2

1





0

б

Рис. 64





i



i







i



+32,00































A2 i

а

б

Рис. 65

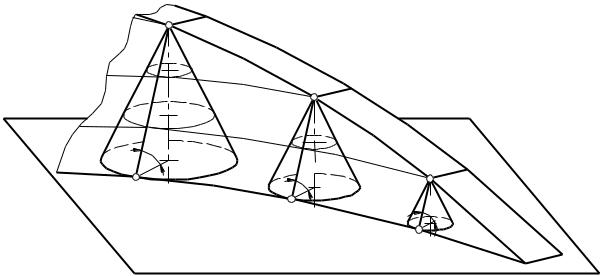

В практике большое применение находят поверхности одинакового ската (рис. 66), представляющие собой огибающую семейства прямых круговых конусов, вершины которых лежат на некоторой пространственной кривой линии. Поскольку оси всех конусов вертикальны, а углы наклона конусов равны, то формируемая при этом поверхность одинакового ската Ψ будет линейчатой: все образующие этой поверхности составляют с горизонтальной плоскостью проекций одинаковый угол α, равный углу наклона образующих конуса.

3





3







2





1

2





Ψ









0



α

1





α







α





Ï 0

0

Рис. 66

Для построения поверхности одинакового ската на чертеже в проекциях с числовыми отметками необходимо спроецировать на плоскость нулевого уровня П 0 заданную пространственную кривую и конусы, вершины которых лежат на этой кривой. При этом сначала кривую градуируют, а на линейном масштабе проводят прямую под углом α и находят интервал образующих конусов. В соответствии с интервалом строят параллели конусов (концентрические окружности), центры которых совпадают с вершинами конусов (рис. 67) и размещаются на кривой в точках с целочисленными значениями. Далее касательно к горизонталям конусов с одинаковыми высотными отметками проводятся лекальные кривые горизонталей поверхностей одинакового ската Ψ. Эти кривые называют эвольвентами.

3.1.2 ЛЕКЦИЯ 2

ВЗАИМНОЕ РАСПОЛОЖЕНИЕ ГЕОМЕТРИЧЕСКИХ ОБЪЕКТОВ В ПРОЕКЦИЯХ С ЧИСЛОВЫМИ ОТМЕТКАМИ

Принадлежность точки плоскости и поверхности. Точка принадлежит плоскости, если она принадлежит прямой, лежащей в этой плоскости (рис. 68, а). Точка принадлежит поверхности, если она принадлежит линии этой поверхности (рис. 68, б).

Чтобы найти отметку точки, занимающей промежуточное положение между горизонталями с целочисленными значениями, через нее проводят любую прямую, пересекающую соседние горизонтали. Далее строят профиль полученного отрезка, учитывая, что разность высотных отметок у соседних горизонталей соответствует единице линейного масштаба, и определяют отметку интересующей точки.

3

3

2 Ψ 2

1

0





h



1

1

α



0 l 1

2 L



1 0 1 2 3ì

0

Рис. 67





Pi





5

D3,7

3,7

4

3





C2

2





1 0 1 2 3ì

а

6 5

4 3

Рис. 68

K4,4

б

A6

Взаимное положение прямых. Прямые в пространстве – пересекающиеся, если на плане в точке пересечения заложения имеют одинаковые числовые отметки (рис. 69, а), в противном случае прямые скрещивающиеся (рис. 69, б). Прямые в пространстве параллельны, если их заложения параллельны, интервалы равны, а числовые отметки убывают в одном направлении (рис. 69, в).

Если заложения прямых пересекаются за пределами чертежа, то для определения их взаимного положения используют вспомогательные горизонтали. Пересекающиеся прямые определяют плоскость, а в плоскости горизонтали параллельны между собой. Исходя из этого утверждения, прямые MN и AB – пересекающиеся, а AB и LP – скрещивающиеся (рис.70), т.к. горизонтали с отметками 4 и 7 параллельны, а с отметками 5 и 6 – нет.

Взаимное положение двух плоскостей. Чтобы построить линию пересечения двух плоскостей, необходимо найти точки пересечения горизонталей одного уровня (рис. 71).

Линией пересечения плоскостей Ρ и Θ, имеющих параллельные горизонтали, является их общая горизонталь, проходящая через точку M, которую определяют с помощью вспомогательной секущей плоскости , масштаб уклона которой не параллелен заданным плоскостям (рис 72). В данном случае и в большинстве других задач в ПЧО в качестве вспомогательных секущих плоскостей применяют любые плоскости, кроме проецирующих.



M

3

C 8



B3





P3

















9

(4)







5

L

6

5 4

A6



E10





N









а



б



l

A1213 14

15

l

K789 10

1 0 1 2 3ì

в

Рис. 69
