Системный анализ и моделирование опасных процессов и явлений
..pdfВероятность безотказной работы (ВБР) системы равна произведению ВБР элементов или агрегатов в последовательной цепи функциональ-
ной схемы. |
n |
|
PC t Pi t . |
|
i 1 |
В цепи элементов существуют как механические элементы (трубопроводы, стрелы, канаты, блоки и т.п.), так и электронные элементы (командоаппараты, реле, приборы контроля и управления).
71
Электрические и электронные приборы, а также управляющая арматура:
Pi e it .
λ может быть получена из испытаний на надежность.
Эти приборы могут быть резервированы, тогда оценка дается по методике оценки с резервированием.
72

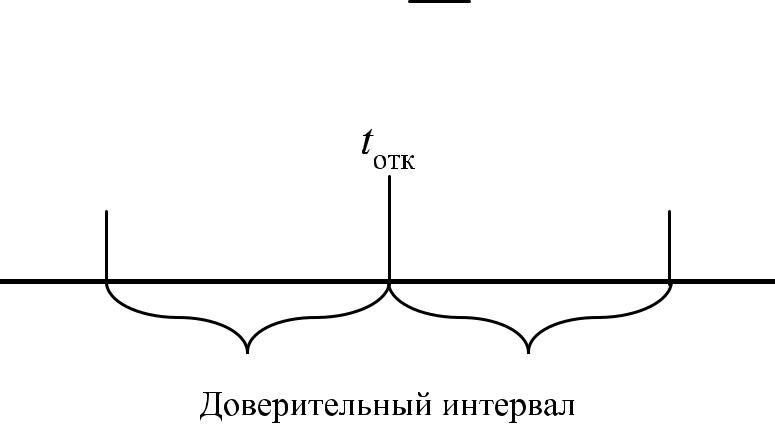

Отсюда можно оценить наработку на отказ tотк как время между двумя отказами:
tотк 1 .
λС
73

Рассмотрим модель надежности по схеме «нагрузка – несущая способность» (ННС).
Нагрузка и несущая способность – это случайные величины.
74
Вероятность отказа
q t r, s dr t ds t ,
W R,S
0 r(t) , W r(t) S(t) .
75

mS t , |
S t , |
AS |
S , |
|
|
|
mS |
mR t , |
R t , |
AR |
R , |
|
|
|
mR |
t mR , mS
|
1 |
|
|
t |
|
1 |
|
||
P t |
|
|
|
|
|
. |
|||
2 |
|
|
|
|
|
|
|||
|
|
2 |
|
2 |
|
|
2 |
|
|
|
|
|
AR |
|
t AS |
|
76

Таким образом, вероятность отказа системы, состоящей из N элементов, из которых М – электронное и электрическое оборудование, а (N – М) – механическое, резервирование электронного и электрического оборудования, учтена при расчете их надёжности, тогда получим
|
M |
|
N |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
QT 1 PC 1 Pi |
|
|
|
|
||||
|
||||||||
|
i 1 |
i |
M |
|
N |
2 |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
i t 1
AR2i i2 t AS2i
.
77
Рассмотрим случайные изменения параметров.
Случайные величины параметров φ(t), ρ(t), τ(t) подчинены усеченному нормальному распределению с математическим ожиданием Mφ, Mρ и Mτ и среднеквадратическим отклонением ˆ , ˆ , ˆ .
Таким образом, максимально возможное значение
параметра
max (t) [M 3 ˆ ],max (t) [M 3 ˆ ],
max (t) [M 3 ˆ ].
78
|
Модуль |
Предельная |
Предельное |
|
|
напряжение |
|||
Кость |
нагрузка, |
|||
упругости Е, 104 |
изгиба, |
|||
|
102 МПа |
|||
|
|
102 МПа |
||
|
|
|
||
Бедренная |
1,72 |
1,21 |
2,08 |
|
|
|
|
|
|
Большеберцовая |
1,80 |
1,40 |
2,13 |
|
|
|
|
|
|
Малоберцовая |
1,85 |
1,46 |
2,16 |
|
|
|
|
|
|
Плечевая |
1,71 |
1,22 |
2,11 |
|
|
|
|
|
|
Лучевая |
1,85 |
1,49 |
нет данных |
|
|
|
|
|
|
Локтевая |
1,84 |
1,48 |
нет данных |
|
|
|
|
|
79
Лекция № 5.
Человеческий фактор в возникновении опасности
Учебные вопросы:
1.Характеристики ошибок оператора.
2.Оценки ошибок оператора.
80
