Оформление пояснительной записки курсового проекта и выпускной квали

б) с регулярной насадкой под давлением ниже атмосферного

92

elib.pstu.ru

4.СОСТАВНЫЕ ЧАСТИ КУРСОВОГО

ИДИПЛОМНОГО ПРОЕКТА

(ДИПЛОМНОЙ РАБОТЫ)

Курсовой и дипломный проект состоит из двух основных частей: пояснительной записки и графической части.

Пояснительная записка курсового проекта должна содержать:

–титульный лист;

–задание на проектирование;

–реферат (аннотацию);

–содержание;

–введение;

–обзор литературы;

–расчетную технологическую часть или экспериментальную часть (для исследовательской курсовой работы);

–заключение;

–библиографический список;

–приложения.

Графическая часть курсового проекта должна содержать технологическую схему процесса (установки, блока, узла), схему экспериментальной установки (при выполнении исследовательской курсовой работы), чертежи (общий вид) 1–2 основных аппаратов, чертежи деталей и узлов этих аппаратов, результаты выполненных экспериментов в виде графиков и таблиц (1–3 листа при выполнении исследовательской курсовой работы). Общий объем графической части курсового проекта (работы) должен составлять 3–4 листа формата А1.

Пояснительная записка дипломного проекта должна содержать:

–титульный лист;

–задание на проектирование;

–реферат (аннотацию);

21

–содержание;

–введение;

–обзор литературы;

–экспериментальную часть (для исследовательской дипломной работы);

–расчетную технологическую часть (в уменьшенном объеме в случае выполнения исследовательской дипломной работы);

–раздел КИП и автоматики;

–раздел охраны труда и техники безопасности;

–экономическую часть;

–заключение;

–библиографический список;

–приложения.

Графическая часть дипломного проекта должна содержать технологическую схему процесса (установки, блока, узла), схему экспериментальной установки (при выполнении исследовательской дипломной работы), чертежи (общий вид) 3–4 основных аппаратов (1–2 при выполнении исследовательской дипломной работы), чертежи деталей и узлов этих аппаратов, план расположения аппаратов, оборудования и зданий данного производства, установки (при выполнении дипломного проекта), таблицу технико-экономических показателей, результаты выполненных экспериментов в виде графиков и таблиц (3–5 листов при выполнении исследовательской дипломной работы). Общий объем графической части дипломного проекта (работы) должен составлять 7–10 листов формата А1.

Желательно выполнять графическую часть в электронном виде и представлять ее с использованием средств мультимедиа. В этом случае к пояснительной записке должны быть приложены распечатки в формате А3 или А4.

22

elib.pstu.ru

к) с жалюзийно-клапанными тарелками

л) с решетчато-провальными тарелками

м) с вихревыми тарелками

3. Аппараты колонные насадочные:

а) с насыпной насадкой

91

ж) с ситчатыми тарелками

з) с ситчатыми тарелками с отбойными элементами

и) с ситчато-клапанными тарелками:

–под атмосферным давлением

–под давлением ниже атмосферного

90

elib.pstu.ru

5. ТРЕБОВАНИЯ К СОДЕРЖАНИЮ РАЗДЕЛОВ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

5.1. Титульный лист и задание на проектирование

Титульный лист и задание на проектирование представляют собой стандартные бланки единого образца, выдаваемые секретарем ГАК выпускающей кафедры. Они заполняются после выхода приказа об утверждении руководителя и темы дипломного проекта.

Титульный лист и задание на проектирование для выполнения курсового проекта выдаются руководителем.

Примеры оформления титульного листа, задания на проектирование и календарного графика выполнения работы приведены в приложениях (прил. 1–5).

5.2. Реферат

Реферат должен содержать сведения об объеме пояснительной записки, количестве иллюстраций, таблиц, использованных литературных источников. В тексте реферата должны быть отражены объект проектирования, анализа или исследования, цель дипломного проекта, метод исследования и аппаратура, полученные результаты и их новизна, рекомендации по практическому использованию работы или результаты внедрения (при выполнении исследовательской дипломной работы), содержание технологической части, сущность предлагаемых технических решений и их эффективность, результаты выполненной работы по другим разделам диплома.

Оптимальный объем реферата 1–2 страницы. Пример реферата приведен в прил. 6.

23

5.3. Содержание

Содержание включает в себя наименование всех разделов, подразделов, пунктов и подпунктов, входящих в состав пояснительной записки дипломного проекта, с указанием номеров страниц, на которых размещается начало раздела, подраздела, пункта, подпункта.

Пример оформления содержания приведен в прил. 7.

5.4. Введение

Во введении излагается актуальность проблемы, цель дипломного (курсового) проекта, основные пути решения поставленных задач, практическая ценность темы.

Оптимальный объем введения 2–4 страницы.

5.5. Обзор литературы

При подготовке обзора литературы особое внимание следует уделить изучению литературных источников, напрямую связанных с темой дипломного (курсового) проекта и путями решения поставленных задач.

Обзор литературы не должен быть формальной сводкой. Необходимо проанализировать литературные данные, показать свое отношение к ним, наметить пути решения поставленных задач.

Обзор литературы, как правило, развертывается от общего к частному. Сначала излагаются сведения, характеризующие общее состояние проблемы и основные пути ее решения, и лишь затем – сведения, раскрывающие сущность конкретных технических решений, используемых различными авторами для достижения поставленной в дипломном проекте цели.

Желательно строить фразы так, чтобы фамилии авторов, особенно иностранных, стояли в именительном падеже.

Обзорный материал рекомендуется иллюстрировать схемами, графиками, таблицами.

24

elib.pstu.ru

в) со струйными тарелками под давлением выше атмосферного

г) с клапанными тарелками под давлением ниже атмосферного

д) с клапанными прямоточными тарелками

е) с тарелками из S-образных элементов

89

Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их изображают при помощи упрощенных внешних очертаний или применяют общее обозначение.

Примеры построения условных графических обозначений колонных аппаратов:

1.Аппараты колонные пульсационные

2.Аппараты колонные тарельчатые:

а) общее обозначение

б) с колпачковыми тарелками

88

elib.pstu.ru

5.6. Экспериментальная часть

Экспериментальная часть является составным разделом только исследовательской дипломной (курсовой) работы. Она включает в себя обоснование выбора направления исследования; выполненные расчеты, предшествующие экспериментам; описание методик эксперимента (при необходимости и схему лабораторной установки); анализ продуктов реакции, принципа действия аппаратуры и ее характеристик; описание используемых веществ и реагентов; методики приготовления катализаторов; результаты исследований, обобщение и оценку экспериментальных данных.

5.7. Технологическая часть

Она должна включать в себя описание технологической схемы установки (узла, блока) и ее графическое изображение (схему), технологические расчеты основных аппаратов проектируемой или усовершенствуемой установки, узла, блока. Объем расчетной части технологического раздела определяется руководителем дипломного (курсового) проекта и зависит от сложности проводимых расчетов. Как правило, для дипломного проекта она должна содержать расчеты 5–7 аппаратов, для курсового проекта – 2–3 аппарата. Для исследовательской дипломной работы ее объем должен соответствовать объему курсового проекта.

Непременным условием выполнения расчетной технологической части является использование вычислительной техники. При этом расчеты с применением ЭВМ должны, как правило, заканчиваться оптимизацией работы аппарата, блока, установки. Выполненные с помощью ЭВМ расчеты необходимо дополнять подробными объяснениями, анализом, выводами.

25

5.8. Механическая часть

Механическая часть дипломного проекта должна быть максимально связана с технологической частью и может включать в себя расчеты на прочность основного технологического оборудования (определение толщины стенки, днищ, фланцев и т.д.) и расчеты колонных аппаратов на действие ветровой нагрузки.

Все расчеты в этом разделе должны сопровождаться эскизами аппаратов (узлов) с указанием действующих сил и эпюрами напряжений.

При выполнении дипломных проектов, связанных с разработкой новых процессов, не имеющих аналогов на производстве, а также в исследовательских дипломных работах механическая часть может представлять собой выбор конструкционных материалов для предлагаемого к использованию оборудования.

5.9. Раздел КИП и автоматики

Данный раздел должен быть связан с расчетной технологической частью дипломного проекта или являться развитием экспериментальной части исследовательской дипломной работы (написание реферата по используемым в исследованиях приборам и средствам автоматики).

Как правило, раздел КИПиА должен включать в себя следующие подразделы:

–введение (общие задачи автоматизации данной отрасли, целесообразность автоматизации данного объекта);

–краткая характеристика объекта автоматизации;

–выбор контролируемых и регулируемых параметров;

–выбор средств автоматизации;

–спецификация на средства автоматизации;

–заключение (прогнозируется дальнейшее развитие автоматизациирассмотренного впроектетехнологического процесса).

Общий объем раздела 10–15 страниц.

26

elib.pstu.ru

3.Конденсатор

4.Нагреватель жидкости

5.Нагреватель газа

6.Испаритель

7.Теплообменник, работающий в переменном режиме подвода и отвода тепла от рабочей среды (в данном случае жидкости)

8.Подвод теплоносителя или хладагента изображается линиями, подведенными к сторонам квадрата

10.2.3. Аппараты колонные

Условные графические обозначения колонных аппаратов следует строить из комбинаций условных графических обозначений элементов корпусов и элементов, осуществляющих массообмен.

Примеры построения условных графических обозначений колонных аппаратов и их элементов приведены ниже.

87

ж) ламельные

2. Аппарат теплообменный с воздушным охлаждением

Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их изображают при помощи упрощенных внешних очертаний или применяют общие обозначения, построенные по функциональным признакам.

Примеры построения общих обозначений теплообменных аппаратов, построенные по функциональным признакам (см.

ГОСТ 2.780–68).

1.Охладитель жидкости

2.Охладитель газа

86

elib.pstu.ru

5.10. Раздел безопасности жизнедеятельности

По данному разделу в пояснительной записке должны быть отражены следующие вопросы.

Общая характеристика производства, процесса. Приводятся свойства сырья, продуктов, реагентов и т.п. (горючесть, токсичность, предельно допустимая концентрация, пределы взрываемости, температура вспышки, воспламенения и самовоспламенения). Указываются опасные технологические параметры (температура, давление). Описываются признаки поражения, средства индивидуальной защиты и первая помощь при поражениях, ожогах и т.п.

Классификация производства, процесса. Приводится класс производства, помещений, оборудования по СНиП и ПУЭ с указанием категории и группы, исполнение электрооборудования.

Техника безопасности при эксплуатации установки, процесса. Контроль за работой оборудования, наличие блокировок, сигнализации, автоматических газоанализаторов и т.п. Подготовка оборудования к ремонту, правила проведения газоопасных работ. Действия персонала в аварийных ситуациях (привести 2–3 позиции из оперативной части плана ликвидации аварий).

Выбор и расчет предохранительных клапанов на сосуде, расчет общеобменной вентиляции одного из помещений или лаборатории. В случае, если отсутствуют аппараты, работающие под давлением, производится расчет искусственного освещения одного из помещений, лаборатории.

Графическая часть – план расположения оборудования. На чертеже должны быть указаны: роза ветров, подъезды к установке, расстояние между оборудованием, проходы, места расположения пожарных извещателей и гидрантов.

Примечание. При выполнении исследовательской дипломной работы студент может получить от консультанта и руководителя индивидуальное задание по данному разделу.

27

5.11. Экологический раздел

Экологическая часть дипломного проекта должна включать в себя общую характеристику производства или процесса с точки зрения экологической безопасности. Далее приводится перечень основных вредных выбросов данного производства (процесса) в атмосферу и в сточные воды. Приводятся предельно допустимые концентрации выбрасываемых веществ, их качественный и количественный состав. Дается характеристика опасности выбрасываемых компонентов для окружающей среды и человека (превышают ли они ПДК, ПДС, согласованны ли с органами охраны природы). Предлагаются мероприятия по снижению выбросов.

Раздел должен заканчиваться кратким выводом, является ли данное производство (процесс) малоотходным или безотходным. Отразить, как позволит изменить ситуацию внедрение природоохранных мероприятий.

5.12.Экономическая часть

Вэтом разделе приводится экономическая оценка вариантов решения поставленной задачи: принципиальные ограничения по всем видам ресурсов, а также требования оптимального функционирования экономики; выдвигается задача обязательного предварительного сопоставления различных вариантов плановых решений и выбора наилучшего из них. Экономическое обоснование осуществляется по следующим разделам: район строительства, сырьевая и топливно-энергетическая база, выбор технологической схемы, выбор конструкции проектируемого аппарата.

Технико-экономическое обоснование технологической схемы опирается на критический анализ существующих способов производства заданного продукта. Необходимо оценить как технические возможности выбранной схемы, так и экономическую целесообразность ее использования в конкретных произ-

28

elib.pstu.ru

1. Аппараты теплообменные листовые:

а) спиральные

б) пластинчатые разборные

в) пластинчатые полуразборные

г) пластинчатые сварные блочные

д) пластинчатые цельносварные

е) пластинчатые ребристые

85

д) с U-образными трубами при давлении в трубах и межтрубном пространстве выше атмосферного

е) с сальником при давлении в трубах и межтрубном пространстве выше атмосферного

ж) с паровым пространством, с плавающей головкой при давлении в трубах и межтрубном пространстве выше атмосферного

з) с паровым пространством, с U-образными трубами при давлении в трубах и межтрубном пространстве выше атмосферного

Обозначения теплообменных аппаратов, имеющие собственные условные графические обозначения:

84

elib.pstu.ru

водственных условиях. Экономическое сравнение технических вариантов осуществляется по установленной методике. Оптимальным признается вариант, у которого сумма приведенных затрат минимальна. В порядке исключения принимаются и такие варианты, которые обеспечивают лучшие социальные результаты при больших приведенных затратах (охрана окружающей среды, безопасность труда).

Все расчеты выполняются в соответствии с методическими указаниями, разработанными кафедрой экономики и организации промышленного производства.

В случае отсутствия необходимых данных по экономике процесса при выполнении исследовательской дипломной работы, консультант может дать задание, связанное с расчетом затрат на исследования.

5.13. Заключение

Заключение должно содержать краткие выводы по выполненному дипломному (курсовому) проекту, предложения по использованию полученных результатов в промышленности, оценку технико-экономической эффективности внедрения предлагаемых технических решений в производство.

Пример заключения приведен в приложении (прил. 8).

5.14.Библиографический список

Вбиблиографический список включают литературу, использованную автором при выполнении дипломного проекта. Источники следует располагать в порядке появления ссылок на них в тексте дипломного проекта. Сведения об источниках, включенных в список, необходимо давать в соответствии с требованиями ГОСТ 7.1–2008.

29

5.15.Приложения

Вприложения к дипломному проекту можно включать результаты промежуточных расчетов, таблицы и графики, используемые в процессе работы над дипломом, спецификации к чертежам.

Приложения к исследовательской дипломной работе могут включать в себя:

– отчет о патентных исследованиях;

– перечень публикаций и заявок на изобретения;

– промежуточные математические доказательства, формулы и расчеты;

– таблицы вспомогательных цифровых данных;

– протоколы и акты испытаний;

– описание аппаратуры и приборов для проведения экспериментов, измерений, испытаний;

– инструкции и методики, описание алгоритмов и программ, разработанных в процессе выполнения дипломнойработы;

– иллюстрации вспомогательного характера и другие дан-

ные.

30

elib.pstu.ru

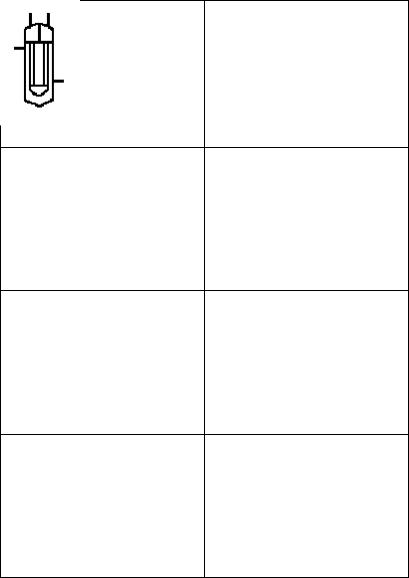

Примеры построения условных графических обозначений теплообменных аппаратов:

1. Аппараты теплообменные кожухотрубчатые:

а) с неподвижными трубными решетками при давлении в трубах и межтрубном пространстве выше атмосферного

б) с неподвижными трубными решетками при давлении в трубах выше, а в межтрубном пространстве – ниже атмосферного

в) с температурным компенсатором на кожухе при давлении в трубах и межтрубном пространстве выше атмосферного

г) с плавающей головкой при давлении в трубах и межтрубном пространстве выше атмосферного

83
