ного назначения, например пылевые для работы на запылѐнном воздухе или коррозионностойкие и искрозащищѐнные для работы в сильно агрессивных и взрывоопасных средах.
Квентиляторам общего назначения относят вентиляторы низкого и среднего давлений типов В – Ц4 – 75; В – Ц4 – 76; В – Ц14 – 46.
Кспециальным вентиляторам относят пылевые вентиляторы типов ВЦП (Ц8 – 46), В.ЦП 6 – 45, BP – 100 – 45, искрозащищѐнные типов В.Ц 5 – 35, В.Ц 5 – 45; В.Ц 5 – 50.
Вентиляторы характеризуют также по удельной быстроходности nóä , которая служит критерием подобия вентиляторов
одного типа (серии). Удельной быстроходностью вентилятора nóä называют такую частоту вращения его рабочего колеса, при
которой перемещается 1 м3/с воздуха при нормальных условиях и развивается давление 10 Па при максимальном КПД. Вне зависимости от абсолютных размеров и частоты вращения рабочего колеса геометрически подобных вентиляторов значение удельной быстроходности будет одинаковым, т.е. это число характеризует данный тип вентилятора.
Удельную быстроходность вентилятора (об/мин) находят по формуле:
Q0.5
nóä 5,3 â n , (1)
ðâ0,75
где Qâ – объѐмный расход воздуха (производительность вентилятора), м3/с;
Pâ –давление вентилятора, Па;
n – частота вращения рабочего колеса, об/мин.
Из формулы (1) видно, что вентиляторы с большими расходами и малыми давлениями имеют большую быстроходность, и наоборот. Например, осевые вентиляторы низкого давления имеют nóä >200, среднего давления – от 100 до 200,
высокого давления – от 50 до 100 об/мин. Радиальные вентиляторы низкого давления имеют nóä 50, среднего от 50 до 25,
высокого давления nóä <25 об/мин.
12
2 Устройство радиальных (центробежных) вентиляторов
Радиальный (центробежный) вентилятор (рисунок 10) состоит из рабочего колеса 1, спирального корпуса (кожуха) 2 , вала с подшипниками 3, приводного шкива 4 и станины 5 .
Рабочее колесо вентилятора, состоящее из лопаток, диска и втулки, изготовляют клѐпаным, сварным или штампованным. Например, рабочее колесо пылевого вентилятора ВЦП – клѐпаной конструкции, а рабочее колесо вентилятора Рысина BP и ВРН – штампованной конструкции. Пылевой вентилятор ЦП 7 – 40, разработанный Г. Вахватовым, отличается от пылевого вентилятора ВЦП бездисковым рабочим колесом. Этот вентилятор допускает окружную скорость рабочего колеса до 70 м/с, развивая давление до 4000 Па.
Рисунок 10 – Устройство радиального (центробежного) вентилятора: 1 – рабочее колесо (ротор); 2 – корпус; 3 – подшипники; 4 – шкив; 5 – станина; 6 – входной патрубок; 7 – выходной патрубок
Рабочие колѐса вентиляторов общего назначения имеют число лопаток z 12 , а пылевых вентиляторов z 12 (обычно z 6 ). При этом в вентиляторах общего назначения длина лопа-
13
ток по радиусу меньше ширины рабочего колеса. В пылевых вентиляторах длина лопатки по радиусу больше ширины колеса и она начинается от самой втулки.
Ширина рабочего колеса b зависит от развиваемого давления: чем выше давление, тем меньше ширина рабочего колеса. Самое широкое рабочее колесо имеет вентилятор низкого давления, самое узкое – вентилятор высокого давления.
Корпус 2 проектируют по спирали, используя конструкторский квадрат со стороной a A/ 4 . Из углов конструкторского квадрата 1, 2, 3 и 4 проводят дуги радиусами R1 ,R2 ,R3 и R4, которые описывают профиль спирального корпуса вентилятора.
Входное отверстие радиального вентилятора круглое, расположено по оси рабочего колеса. Диаметр входного отверстия равен 0,9 диаметра рабочего колеса. Выходное отверстие
– квадратное или прямоугольное. Во входном отверстии устанавливают патрубок 6, назначение которого уменьшать подсос воздуха в рабочем колесе при работе вентилятора.
Марка вентиляторов означает: первые буквы – класс вентилятора (Ц – центробежный, ЦП – центробежный пылевой и т.д.); первая цифра – коэффициент давления , увеличенный в пять раз и округлѐнный до целых единиц при максимальном КПД. Последующая цифра означает удельную быстроходность nóä , округлѐнную до целых единиц. Последняя цифра – номер
вентилятора. Например, вентилятор ЦП 4 – 70 – 4,5 означает: центробежный, пылевой с коэффициентом давления = 0,8, удельной быстроходностью nóä = 70 об/мин; номер 4,5.
3 Мощность, необходимая для привода вентилятора
Мощность на валу вентилятора (кВт):
N |
|
|
Qâ pâ |
|
, |
(2) |
â |
1000 |
|
||||
|
|
|
|
|||
|
|
â |
|
|
||
|
|
|
|
|
|
где Qâ – объѐмный расход воздуха (производительность), м3/с; Ðâ – действительное давление вентилятора, Па; â – КПД вентилятора (принимают его по аэродинамической характеристике).
14
Мощность электродвигателя (кВт) для привода вентилято-
ра:
N |
|
ê |
|
Nâ |
|
, |
(3) |
ý |
ç |
|
|
||||
|
|
|
|
|
|
||
|
|
|
1 |
2 |
|
|
|
где 1 – КПД подшипников вентилятора; |
1 =0,98; |
2 – КПД передачи (для клиноремѐнной передачи 2 =0,95, при соединении валов вентилятора и электродвигателя через муфту 2 = 0,98);
kç – коэффициент запаса (принимают его при мощности до 5 кВт равным 1,15, при мощности Nâ более 5 кВт – 1,1).
Для осевых вентиляторов принимают kç 1,1 независимо от мощности.
4 Аэродинамическая характеристика вентилятора
Аэродинамической характеристикой (или просто характеристикой) вентилятора называют зависимость между основными его параметрами: объѐмным расходом (производительностью) Q , давлением pâ , частотой вращения n и КПД â . Такую характеристику называют рабочей. Аэродинамические характеристики вентиляторов строят также в безразмерных координатах и .
Аэродинамические характеристики предназначены для подбора вентилятора к вентиляционной (аспирационной) сети, а также для расчѐта и проектирования вентиляторов. По форме характеристики бывают графические и табличные. Наибольшее применение имеют графические характеристики. По содержанию характеристики разделяют на обезличенные, или групповые, когда дают одну характеристику для всех номеров данной серии, и личные (индивидуальные), когда для каждого номера вентилятора дают свою характеристику.
Наибольшее применение имеют индивидуальные графические характеристики (рисунок 11), На этой характеристике по оси абсцисс откладывают расход воздуха Q (м3/с или тыс.
15
м3/ч), а по оси ординат – давление вентилятора pâ (Па). Кривые
КПД расходятся в виде лучей, причѐм, только один луч (около середины графика) соответствует максимальному КПД. На рисунке 11 max 0,61.
Рисунок 11 – Графическая аэродинамическая характеристика вентилятора
Угловые скорости рабочего колеса (рад/с) или частоты
вращения n (об/мин) расположены в виде |
эквидистантных |
|
(приближенных) кривых n 10 |
(об/мин). |
|
Пользуются характеристикой следующим образом. При |
||
заданном расходе воздуха, |
например, Q 1,5 |
м3/с и давлении |
pâ 1600 Па проводят (см. рисунок 11) вертикаль и горизонталь.
На пересечении находят точку А, которая является рабочей точкой вентилятора в данной сети. В нашем примере (см. рисунок 11) угловая скорость рабочего колеса 183,5 рад/с; КПД
â0,61.
Если рабочая точка А располагается •за пределами кривой 0,9 max , то данный вентилятор не подходит для этой сети и следует подобрать другой номер или тип вентилятора с боль-
16
шим КПД.
Часто вместо равномерной шкалы по осям ординат и абсцисс для изображения характеристик используют логарифмическую шкалу. Тогда линии КПД получаются прямыми.
Аэродинамические характеристики вентиляторов представлены в приложении А.
17
Приложение А
Аэродинамические характеристики вентиляторов
(справочное)
Вентиляторы радиальные ВР – 100 – 45 Аэродинамические характеристики вентиляторов ВР – 100 – 45
18
Продолжение приложения А Вентиляторы радиальные В.Ц 5
Аэродинамические характеристики вентиляторов В.Ц 5
19
Продолжение приложения А
20
Продолжение приложения А Вентиляторы радиальные пылевые

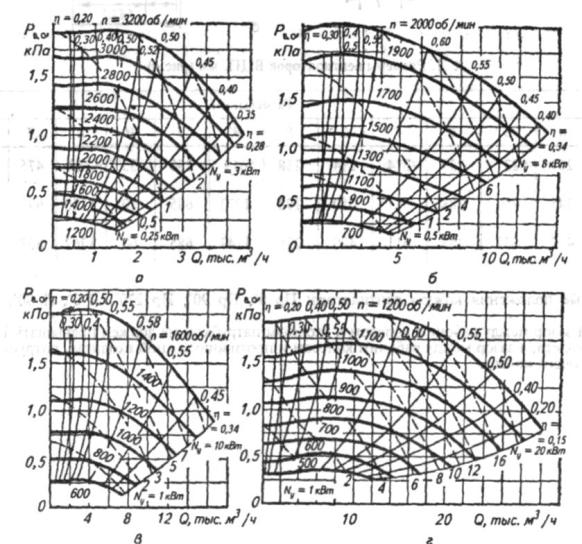

Аэродинамические характеристики вентиляторов ВЦП
а) ВЦП – 3; б) ВЦП – 5; в) ВЦП – 6; г) ВЦП – 8
