36

Большой Медведицы, которая имеет вид ковша, состоящего из семи ярких звезд. Если мысленно провести прямую линию через две крайние звезды Большой Медведицы, как показано на рис. 4, и отложить на ней пять отрезков, равных расстоянию между этими звездами, то в конце этой мысленно отложенной прямой и будет находиться Полярная звезда.

Полярная звезда позволяет не только определять стороны горизонта, но и помогает точно выдерживать направление движения, являясь своеобразным маяком. Точность определения направления по Полярной звезде составляет 2–30.

По луне. Если из-за облачности Полярную звезду не видно, но в то же время видна луна, ею можно воспользоваться для определения сторон горизонта. Один из способов определения направлений по луне сходен с определением направлений по положению солнца. Зная местоположение л уны в различных фазах и время, можно приближенно указать направления на стороны горизонта, пользуясь данными табл. 2.2.1.

38

Магнитный азимут – горизонтальный угол, измеренный по ходу часовой стрелки от северного направления магнитного меридиана до направления на предмет. Его значения могут быть от 00 до 3600.

Магнитный азимут направления определятся с помощью компаса. При этом отпускают тормоз магнитной стрелки и поворачивают компас в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Затем, не меняя положения компаса, устанавливают визирное приспособление так, чтобы линия визирования через целик и мушку совпала с направлением на предмет. Отсчет шкалы против мушки соответствует величине определяемого магнитного азимута направления на местный предмет. На рис. 6 магнитный азимут на водонапорную башню равен 3300.

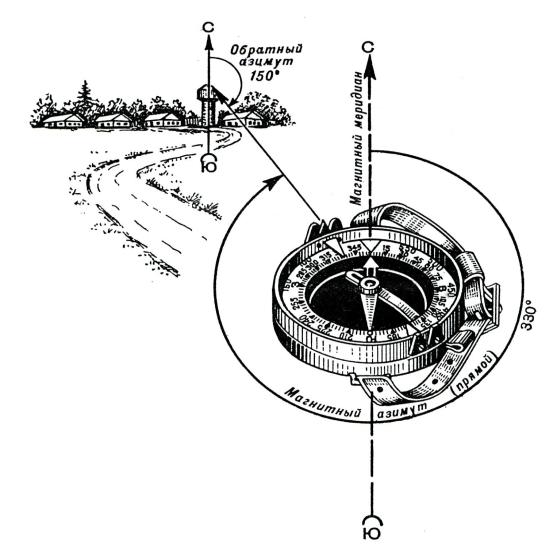

Рис. 6. Определение магнитного азимута

39

Азимут направления с точки стояния на местный предмет называется прямым, для отыскивания обратного пути, используют обратный магнитный азимут, который отличается от прямого на 1800. Чтобы определить обратный азимут, нужно к прямому азимуту прибавить 1800, если он меньше 1800, или вычесть 1800, если он больше 1800. На рис. 6 обратный азимут равен 1500.

Для определения направления на местности по заданному магнитному азимуту необходимо установить на шкале компаса против мушки отсчет, равный значению заданного магнитного азимута. Затем, отпустив тормоз плоскости так, чтобы северный конец стрелки установился против нулевого деления шкалы. После этого, не меняя положение компаса, заметить на местности по линии визирования через целик и мушку какой-нибудь удаленный ориентир. Направление на ориентир и будет определяемым направлением, соответствующим заданному азимуту.

Сущность движения по азимутам заключается в выдерживании на местности направлений, заданных магнитными азимутами и расстояний, определенных по карте. Направления движения выдерживают с помощью магнитного компаса, расстояния измеряют шагами или по спидометрумашины.

Это основной способ движения на местности, бедной ориентирами, особенно ночью и при ограниченной видимости.

Для движения по азимутам необходимо заранее по карте определить исходные данные: магнитные азимуты направлений движения между точками поворота на маршруте и расстояния между ними, которые оформляют в виде схемы (см. рис.7) или вписывают в таблицу (см. табл. 2.3.1).

40

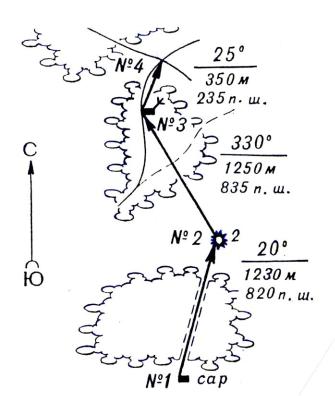

Рис. 7. Схема движения по азимуту

Контрольные вопросы и упражнения

2.1.Назовите способы измерения расстояний на местности без специальных приборов, карт (аэроснимков) и дайте краткую характеристику каждого способа.

2.2.Изложите сущность способа определения расстояния по линейным размерам.

2.3.Что такое тысячная? Сколько тысячных содержат прямой угол?

2.4.Чем может быть измерена (определена) величина предмета в тысячных?

2.5.Как читаются и записываются: пятьдесят тысячных, сто тысячных, сто пятьдесят пять тысячных, двести пять тысячных?

2.6.Определите дальность до линии связи, если в расстояние между столбами укладывается 10 мм на линейке. Расстояние между столбами линии связи 50 м.

2.7.Какова высота моста, наблюдаемая в бинокль, на дальности 500 м покрываемая делением сетки бинокля равным 0–10.

41

2.8.Что значит ориентироваться на местности? Изложите последовательность топографического ориентирования.

2.9.Что называют ориентирами? Как они выбираются и для чего используются?

2.10.Определите стороны горизонта по компасу.

2.11.Определите стороны горизонта по солнцу и часам.

2.12.Изложите сущность ориентирования ночью по небесным светилам.

2.13.Как определяются стороны горизонта по признакам местных предметов?

2.14.Дайте определение магнитному азимуту. В чем заключается сущность движения по азимутам?

2.15.В 13.00 подразделение двигалось по направлению тени. Укажите направление его движения относительно сторон горизонта.

2.16.Слева по ходу движения танка видна Полярная звезда. В каком направлении относительно сторон горизонта движется танк?

2.17.На рис. 7 показана схема движения по азимутам по маршруту «Сарай – перекресток дорог». Составьте таблицу движения по азимуту в обратном направлении: «Перекресток дорог – сарай».

42

Глава 3. ТОПОГРАФИЧЕСКИЕ КАРТЫ И ИХ ЧТЕНИЕ

3.1. Сущность и свойства картографического изображения местности

Географическое положение точек на земной поверхности определяется, как известно, их координатами. Поэтому математическая задача построения картографического изображения заключается в том, чтобы спроектировать и изобразить шарообразную поверхность Земли на плоскости (карте), строго соблюдая при этом однозначное соответствие между координатами точек на земной поверхности и координатами их изображения на карте.

Такое проектирование сопряжено с необходимостью отнесения результатов полевых геодезических измерений при их вычислительной обработке и отображении на картах к определенной, хорошо изученной в геометрическом отношении поверхности, которая наиболее близко подходит по своей форме и размерам к реальной фигуре Земли, но и более проста по сравнению с нею.

Под фигурой Земли понимают математическую фигуру, ограниченную поверхностью среднего уровня Мирового океана в спокойном его состоянии, мысленно продолженную под всеми континентами (рис.8). Эта воображаемая по-

43

верхность, перпендикулярная в любой ее точке к направлению отвесной линии (направлению силы тяжести), называется основной уровненной поверхностью, а фигура Земли, образованная ею, – геоидом.

Геоид, как показали исследования, имеет всюду выпуклую, но асимметричную, сложную и неправильную в геометрическом отношении фигуру, которая, однако, весьма мало отличается от эллипсоида вращения, т. е. правильного геометрического тела, образуемого вращением эллипса вокруг его малой оси (рис.9). Поэтому при геодезических измерениях и составлении карт фигуру Земли и принимают за такой эллипсоид.

Единых, общепринятых во всех странах размеров земного эллипсоида не установлено. В России и некоторых других странах за основу при создании топографических карт и определении координат геодезических пунктов принят эллипсоид Красовского, названный в честь выдающегося ученого-геодезиста Ф.Н. Красновского (1878 – 1948).

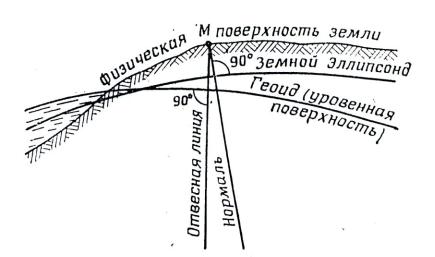

Рис. 8. Физическая и математическая поверхность Земли

44

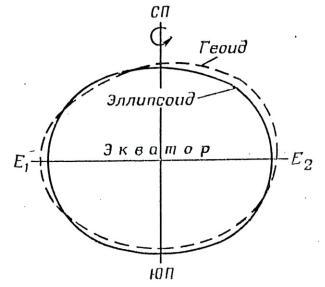

Рис. 9. Фигура Земли: геоид и земной эллипсоид (сфероид)

На земном шаре (эллипсоиде) различают следующие основные точки и линии. Конец земной оси, вокруг которой происходит суточное вращение Земли,

называется географическими поясами – северным и южным.

Плоскость, перпендикулярная к оси вращения Земли и проходящая через ее центр, называется плоскостью земного экватора. Эта плоскость пересекает земную поверхность по окружности, называемую экватором.

Плоскость экватора делит Землю на два полушария – северное и южное. Линии пересечения земной поверхности плоскостями, параллельными плоскости экватора, называются параллелями, а линия пересечения Земли вертикальными плоскостями, проходящими через земную ось – географическими, или истинными, меридианами. Сетка, образованная пересекающимися меридианами и параллелями, называется географической сеткой.

Построенная на плоскости, то есть на карте, географическая сетка, называется картографической сеткой. При составлении карты прежде строят картографическую сетку, а затем, пользуясь ею как канвой, наносят по материалам топографической съемки, аэроснимкам и другим материалам изображение всех объектов, которые должны быть показаны на карте. Картографические сетки рассчитываются и строятся на картах по тем или иным математическим формулам, выражающим определенную для данной карты зависимость между географическими координатами точек на поверхности земного эллипсоида и плоскими прямоугольными координатами соответствующих им точек на карте.

Таким образом, нанесение на карту изображения земной поверхности представляет собой процесс двойного проектирования, включающий одновременно

45

переход от действительных очертаний изображаемых объектов к их горизонтальным проложениям на поверхности земного эллипсоида, т.е. проектирование физической поверхности Земли на эллипсоид по нормалям (перпендикулярам) к его поверхности (рис. 10), и изображение на плоскости, т.е. на карте, этих горизонтальных проложений в заданном масштабе и по определенным для данной карты математическим правилам. В том случае, когда проектируемая линия горизонтальна, ее изображение равно длине самой линии. Если проектируемая линия наклонна, то ее горизонтальное проложение всегда короче ее длины и уменьшается с увеличением угла наклона.

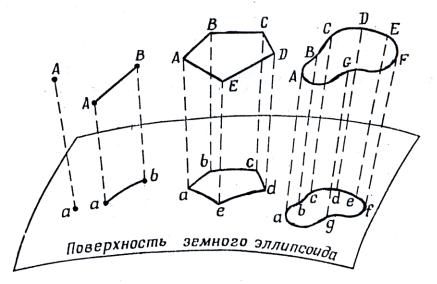

Рис. 10. Горизонтальные проложения точки и различного вида линий на поверхности земного эллипсоида

3.2.Понятие топографическая карта

иплан

Топографические карты России являются общегосударственными. Они используются как при решении народнохозяйственных задач, так и для нужд обороны страны. Топографические карты издаются в масштабах 1:25 000, 1:50 000, 1:100 000, 1:200 000, 1:500 000, 1:1 000 000. Они предназначаются для детального изучения и оценки местности; ориентирования на ней и целеуказания; для производства измерений и расчетов при проведении различных мероприятий; при планировании и проектировании инженерных сооружений; планировании боевых действий и управления войсками во всех видах боевых действий. Топогра-

46

фические карты дают точное и подробное изображение местности, обеспечивают возможность (с соответствующей масштабам точностью) определять координаты, абсолютные высоты и превышения точек.

На топографических картах принятыми условными знаками показываются геодезические пункты, гидрография и гидротехнические сооружения, населенные пункты, дороги и дорожные сооружения, рельеф, растительный покров и грунты, границы; даются собственные наименования объектов местности, а также их характеристики в виде буквенных и цифровых обозначений.

Совокупность показанных на карте элементов и объектов местности и сообщаемых о них сведениях называется содержанием карты. Оно должно быть полным, достоверным, своевременным и точным.

Полнота содержания означает, что на карте изображены все типичные элементы, отображающие в первую очередь тактические свойства местности в соответствии с масштабом карты и ее назначением. Чем крупнее масштаб, тем полнее и детальнее изображаются и характеризуются на карте элементы и объекты местности. Полнота изображения отдельных объектов среднепересеченной обжитой местности на топографических картах масштабов 1:25 000 – 1:500 000 указана в табл. 3.2.1.

Достоверность (правильность сведений, изображенных на карте на определенное время) и современность (соответствие современному состоянию отображаемого объекта) означает, что карты должны находиться в полном соответствии с местностью на момент использования карты.

Таблица 3.2.1

Полнота изображения элементов местности на картах различного масштаба

47

хождения точек на карте их действ ительному местоположению) означает, что изображенные элементы и объекты местности должны сохранять точность своего местопол ожения.

Точность карт характеризуется средними ошибками положения на карте объектов местности. Наиболее точно (со средней ошибкой 0,1 – 0,2 мм в масштабе карты) показываются геодезические пункты и некоторые ориентиры, координаты которых определены из геодезических измерений. Объекты местности, четко выраженные на местности, изображаются на картах со средней ошибкой 0,5 мм. На картах других труднодоступных районов (горных, лесистоболотистых и другие) такие объекты показываются менее точно – со средней ошибкой 0,75 – 1 мм.

Топографические карты создаются на отдельных листах, в единой установленной системе координат и высот, имеют стройную разграфку и номенклатуру

48

листов, а также унифицированную систему условных знаков. Топографические карты часто служат топографической основой при создании различных специальных карт и графических документов. Все их штриховое и красочное оформление устанавливается с таким расчетом, чтобы они позволяли наносить на них или впечатывать в них дополнительную информацию.

Содержание топографических карт периодически приводится в соответствие с современным состоянием местности путем их обновления.

На крупные населенные пункты и другие объекты, имеющие важное значение, могут создаваться топографические планы. Они являются разновидностью топографических карт масштабов 1:25 000 и 1:10 000 и отличаются от них тем, что издаются отдельными листами, размеры которых определяются границами изображаемого участка местности (населенного пункта, объекта).

3.3.Разграфка и номенклатура топографических карт

Топографические карты созданы на всю территорию земной поверхности, при этом для удобства пользования они издаются отдельными листами. Границы каждого листа принято называть рамками карты, они ограничивают изображенный на ней участок местности. Наибольшее распространение получила разграфка карт по линиям меридианов и параллелей, поскольку в этом случае положение каждого листа карты на земной поверхности точно определено значениями географических координат углов рамки и положением ее линий. Каждый лист карты ориентирован относительно сторон горизонта так, что верхняя сторона рамки является северной, нижняя – южной, левая – западной, правая – восточной.

Такая система является универсальной, удобной для изображения любых территорий Земного шара, кроме полярных областей. Она применяется в Российской Федерации, США, Франции, Германии, Китае и многих других странах.

Чтобы можно было легко и быстро находить нужные листы ка рты того или иного масштаба, каждый из них имеет свое условное обозначение – н о м е н к л а т у р у.

В основу разграфки и номенклатуры листов топографич еских карт всех масштабов положен а разграфка и номенклатура листов карты масштаба 1:1 000 000.

Согласно этой разграфке изображение поверхности Земли делится параллелями на пояса (ряды), а меридианами – на колонны. Образующиеся при этом

49

трапеции и представляют собой листы карты масштаба 1:1 000 000 с размерами рамок 40 по широте и 60 по долготе.

Пояса обозначаются латинскими буквами от А до V, начиная от экватора к обоим полюсам; колонны – арабскими цифрами от 1 до 60, начиная от меридиана с долготой 1800 с запада на восток (см. рис. 11).

Номенклатура листа карты масштаба 1:1 000 000 состоит из буквы, обозначающей пояс, и номера к олонны. Например: номенклатура листа с изображен ием г. Киев будет М -36, г. Хабаровск – М-53.

Таблица размеров и номенклатур листов На рис. 12 показаны разграфка и номенклатура листов карт мас-

штабов 1:500 000, 1:200 000 и 1:100 000.

Лист карты масштаба 1:1 000 000 делится на 4 листа карты масштаба 1:500 000, которые обозначаются заглавными буквами русского алфавита: А, Б, В, Г. По широте лист карты мас штаба 1:500 000 имеет протяжение 2 0 , а по долготе 30 .

Номенклатура листа карты масштаба 1:500 000 включает номенклатуру миллионного листа с добавлением соответствующей буквы, например: М-36-Г.

Лист карты масштаба 1:1000 000 делится на 36 листов карты ма с- штаба 1:200 000, которые нумеруются римскими цифрами от I до XXXVI.

Каждый лист масштаба 1:200 000 имеет протяжение по широте 40´ и по долготе 10. Номер листа карты масштаба 1:200 000 записывается после номенклатуры миллионного листа, например: М-36-XXXI.

Лист карты масштаба 1:1 000 000 содержит 144 листа карты ма с- штаба 1:100 000, которые нумеруются арабскими цифрами от 1 до 144. Размеры рамок листов равны по ширине 20´, по долготе 30´.

50

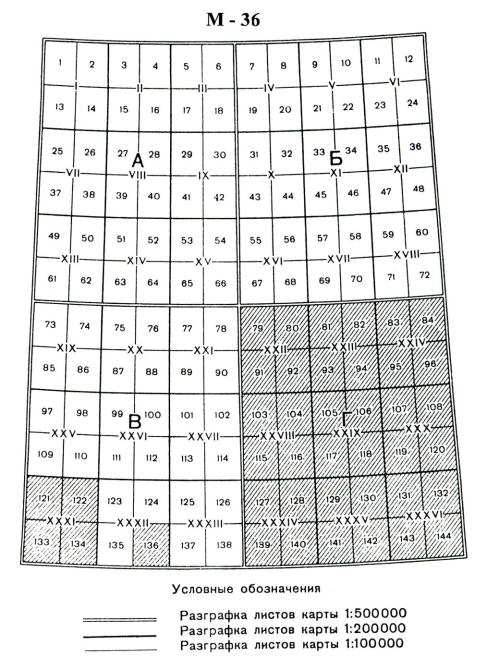

Рис. 11. Схема разграфки карты масштаба 1 : 1 000 000

51

Номенклатура листа карты масштаба 1:100 000 слагается из обозначения листа карты масштаба 1:1 000 000 с добавлением порядкового номера соответствующего листа карты масштаба 1:100 000, например: М-36-136.

Рис. 12. Схема разграфки листов карты масштабов 1:500 000, 1:200 000 и 1:100 000 на листе миллионной карты

52

На рис. 13 показаны разграфка и номенклатура листов карт ма с-

штабов 1:50 000 и 1:25 000.

Каждый лист карты масштаба 1:100 000 делится на 4 листа карты масштаба 1:50 000, которые обозначаются заглавными буквами русского алфавита: А, Б, В, Г. Размеры рамок листов равны по широте 10´, по долготе 15´. Обозначение листа карты масштаба 1:50 000 слагается из номенклатуры листа карты масштаба 1:100 000 и буквы, соответствующей листу карты ма сштаба

1:50 000, например: М-36-136-В.

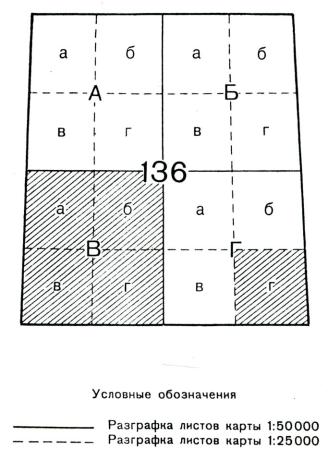

Рис. 13. Схема разграфки листов карт масштабов

1:50 000 и 1:25 000

Каждый лист карты масштаба 1:50 000 делится в свою очередь на 4 листа карты масштаба 1:25 000, которые обозначаются строчными буквами русского алфавита: а, б, в, г. Размеры рамок листов равны по широте 5´, по долготе 7´ 30´´.

Номенклатура листа карты масштаба 1:25 000 слагается из номенклатуры листа карты масштаба 1:50 000 с добавлением к ней буквы, указывающей лист карты масштаба 1:25 000, например: М-36-136-Г-г.

53

Топографические карты всех масштабов южнее широты 600 издаются одинарными листами; между параллелями 600 и 760 - сдвоенными по долготе листами, а севернее параллели 760 – счетверенными, за исключением карты масштаба 1:200 000, которая севернее параллели 760 издается строенными по долготе листами. Соответственно в номенклатуре сдвоенных, строенных и счетверенных листов указываются обозначения входящих в них одинарных листов,

3.4. Чтение топографических карт

На топографических картах объекты местности (реки, населенные пункты, дороги, рельеф, заводы и т.п.) изображаются условными знаками.

Они предают форму, размеры, местоположение, взаимные связи объектов местности, а также некоторые качественные и количественные характеристики.

Условные знаки подразделяются на масштабные (площадные), внемасштабные, линейные и пояснительные (см. Приложение 2).

Масштабными условными знаками изображаются объекты мес т-

Внемасштабными условными знаками показываются объекты местности, не выражающиеся в масштабе карты, например: отдельно стоящее дерево, километровый столб, дом, геодезический пункт и т.п. Такие объекты изображаются в преувеличенном виде, а их точное положение на карте определяется главной точкой условного знака. Так, например, точное положение пункта государственной геодезической сети находится в геометрическом центре фигуры его условного знака. Положение главной точки внемасштабных условных зн а- ков показано на рис. 14.

Линейными условными знаками изображаются дороги, малые реки и ручьи, электролинии, нефтепроводы и другие объекты, у которых в масштабе выражается только длина по оси их протяжения. Особую категорию линейных условных знаков представляют изолинии, в том числе и горизонтали, с помощью которых на картах показывается рельеф.

54

Рис. 14. Положение главной точки внемасштабных условных знаков

Пояснительные условные знаки и подписи применяются для дополнительной характеристики объектов местности и показа их разновидностей. Например, (см. топографическую карту М 1:50 000) фигурка хвойного или лиственного дерева на изображении леса показывает преобладающую в нем породу деревьев, поперечные штрихи на условном знаке железной дороги показывает количество путей, а цифры и буквы на условном знаке шоссейной дороги – ширину и материал покрытия. Пояснительные условные знаки и подписи позволяют более полно изучить по карте характер местности.

Для более наглядного изображения местности на картах каждая группа условных знаков, относящихся к однотипным элементам местности (растительный покров, гидрография, рельеф и т.п.), печатается краской определенного цвета (см. карту М 1:25 000)

Населенные пункты на топографических картах масштабов 1:25 000 – 1:100 000 показывают все и подразделяют на города, поселки городского и сельского типа, железнодорожные станции, поселки при промышленных объектах, поселки дачного типа. На картах масштабов 1:100 000 и 1:200 000 густонаселенных районов показывают отдельные населенные пункты сельского типа с числом жителей менее 100 человек без подписи их названия.

55

Нагрузку изображения населенных пунктов на картах масштабов 1:500 000 и 1:1 000 000 устанавливают в зависимости от характера района, густоты населенных пунктов, их величины, значения и типа.

В малообжитых районах отображают все жилые и нежилые строения, а также разрушенные и полуразрушенные населенные пункты и отдельные строения (развалины), имеющие значения ориентиров.

Рядом с изображением населенного пункта подписывается его название: города – прописными буквами прямого шрифта, а населенного пункта сельского типа – строчными буквами более мелкого шрифта. Под названием населенного пункта сельского типа указывается число домов (если известно), а при наличии в них районной или поселковой администрации – их сокращенная подпись. Названия городских и дачных поселков печатают на картах прописными буквами наклоненного шрифта.

При изображении населенных пунктов на картах сохраняют их внешние очертания и характер планировки, выделяют главные и сквозные подъезды, промышленные предприятия, выдающиеся здания и другие постройки, имеющие значение ориентиров.

Кварталы с преобладающими огнестойкими строениями закрашиваются оранжевым цветом, неогнестойкими – желтым.

Отдельные местные предметы, имеющие значение ориентиров, наносятся на карту наиболее точно. К числу таких местных предметов относятся различные вышки и башни, шахты и штольни, ветряные двигатели, церкви и отдельно расположенные постройки, радиомачты, памятники, отдельные деревья, курганы, скалы-останцы и т.п. Все они, как правило, изображаются на картах внемасштабными условными знаками, а некоторые сопровождаются сокращенными пояснительными подписями. Например подпись шах. уг. при знаке шахты означает, что шахта каменноугольная.

Дорожная сеть на топографических картах изображается полно и подробно. Особыми знаками выделяют электрифицированные железные дороги, станции, вокзалы, семафоры, автострады, усовершенствованное шоссе, шоссе и улучшенные грунтовые дороги.

Железные дороги изображают сплошным черным цветом и подразделяют по количеству путей, по ширине колеи (нормальные и узкоколейные) и состоянию (действующие, строящиеся и разобранные).

На топографических картах показывают все имеющиеся на местности дороги с покрытием. Ширину и материал покрытия автострад и шоссейных дорог подписывают непосредственно на их условных знаках.

56

Например, на шоссе подпись 8 (12) А означает: 8 – ширина покрытой (одетой) части дороги в метрах; 12 – ширина дороги от канавы до канавы; А – материал покрытия (асфальт). На улучшенных грунтовых дорогах, как правило, делается только подпись ширины дороги от канавы до канавы. Автострады, усовершенствованные шоссе и шоссе выделяются на картах оранжевым цветом, улучшенные грунтовые дороги – желтым или оранжевым цветом.

Рядом с условными знаками мостов, имеющих длину 3 м и более, расположенных на дорогах (кроме автострад и усовершенствованных шоссе), подписывается их численная характеристика виде дроби, в числителе которой указываются длина и ширина моста в метрах, а в знаменателе – грузоподъемность в тоннах. Перед дробью указывается материал, из которого построен мост, а также высота моста над уровнем воды в метрах (на судоходных реках). При обозначениях мостов на автострадах и усовершенствованных шоссе даются только их длина и ширина. Характеристика мостов длиной менее 3 м не дается.

Гидрография (водные объекты). Озера, пруды и другие водоемы показывают на картах, если их площадь в масштабе карты составляет 1 мм2 и более. Водоемы меньших размеров показывают лишь в засушливых и пустынных районах, а также в тех случаях, когда они имеют значение надежных ориентиров.

Реки, ручьи, каналы и магистральные канавы на топографических картах показывают все. При этом установлено, что на картах масштабов 1:25 000 и 1:50 000 реки шириной до 5 м, а на картах масштаба 1:100 000 – до 10 м обозначают одной линией, более широкие реки – двумя линиями. Каналы и канавы шириной 3 м и более изображают двумя линиями, шириной менее 3 м – одной.

Ширину и глубину рек (каналов) в метрах подписывают в виде дроби: в числителе – ширина, в знаменателе – глубина и характер грунта дна. Такие подписи помещаются в нескольких местах на протяжении реки (канала).

Скорость течения рек (м/с), изображаемых двумя линиями, указывают в середине стрелки, показывающей направление течения. На реках и озерах подписывают также высоту уровня воды в межень по отношению к уровняю моря (отметки урезов воды).

На реках и каналах показывают плотины, шлюзы, паромы (перевозы), броды и дают составляющие их характеристики.

Колодцы обозначаются кружками синего цвета, рядом с которыми помещается буква к или подпись арт.к (артезианский колодец). Слева от условного знака колодца дается пояснительная подпись отметки уровня земли, справа – глубины колодца в метрах и скорости наполнения в литрах за час.

57

Почвенно-растительный покров изображается на картах обычно масштабными условными знаками. К ним относятся условные знаки лесов, кустарников, садов, парков, лугов, болот и солончаков, а также условные знаки, изображающие характер почвенного покрова: пески, каменистая повер хность, галечники и т.п.

При обозначении почвенно-растительного покрова часто применяют сочетание условных знаков. Например, для того чтобы показать заболоченный луг с кустами, контуром обозначают участок, занимаемый лугом, внутри которого помещают условные знаки болота, луга и кустов.

Контуры участков местности, покрытых лесом, кустарником, а также контуры болот, лугов обозначают на картах точечным пунктиром.

Площадь леса внутри контура закрашивают зеленой краской. Породу дерева показывают значком лиственного, хвойного или сочетанием, когда лес смешанный. При наличии данных о высоте, толщине деревьев и густоте леса указывается его характеристика пояснительными подписями и цифрами (см. приложение 2) . При изображении на карте просек указ ы- вают их ширину в метрах.

Болота изображают на картах горизонтальной штриховкой синего цвета с разделением их по степени проходимости в пешем порядке на проходимые (прерывистая штриховка), труднопроходимые и непроходимые (сплошная штриховка).

Рельеф является важнейшим элементом местности, определяющим ее тактические свойства. Изображение рельефа на топографических картах дает полное и достаточно подробное представление о неровностях земной поверхности, их форме и взаимном расположении, превышениях и абсолютных высотах точек местности, преобладающей крутизне и протяженности скатов.

Рельеф на топографических картах изображается горизонталями в сочетании с условными знаками обрывов, скал, оврагов, промоин, каменных рек, фирновых полей и т.п. (рис.15). Изображение рельефа дополняется отметками высот точек местности, подписями горизонталей, относительных высот (глубин) и указателями направления скатов (бергштрихами).

На всех топографических картах рельеф изображается в Балтийской системе высот, то есть в системе исчисления абсолютных высот от среднего уровня Балтийского моря.

Горизонтали на карте проводятся сплошными линиями коричневого цвета и

называются основными (сплошными) горизонталями.

58

Когда важные подробности рельефа не выражаются на карте основными го-

ризонталями, то применяют полугоризонтали (половинные), которые прово-

дятся на карте через половину основной высоты сечения прерывистыми линиями.

В отдельных местах проводятся еще вспомогательные горизонтали – при-

мерно через четверть высоты сечения. Их вычерчивают также прерывистыми

линиями, но с более короткими звеньями.

Для облегчения счета горизонталей при определении высот точек по карте

все сплошные горизонтали, соответствующие пятикратной высоте сечения, вы-

черчиваются утолщено – утолщенные горизонтали.

Высотой сечения рельефа называют расстояние между двумя смежными основными горизонталями по высоте. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например, надпись «Сплошные горизонтали проведены через 10 м » означает, что на данной карте все горизонтали, показанные сплошными линиями выше (ниже) одна другой на 10 метров, а утолщенные – на 50 метров.

На топографических картах приняты основные высоты сечения (в метрах) согласно табл.3.4.1.

Основные высоты сечения рельефа для карт масштабов 1: 500 000

и 1: 1 000 000 устанавливаются в с оответствии с высотными поясами

по переменной шкале (табл. 3.4.2).

Детали рельефа показываются условными знаками (рис. 15). Рядом с услов-

ным знаком делается подпись высоты (глубины) в метрах. Подпись в виде

дроби у оврага или промоины означает в числителе их ширину (по

верху), в знамен ателе – глубину в метрах.

Для дополнительной характеристики рельефа на картах подписываются отметки высот характерных точек местности: вершин гор и холмов, высших точек водоразделов, перевалов, седловин, наиболее низких точек дна долин, а также точек являющихся ориентирами.
